LTE KPI类指标详解

时间:2015-04-14 来源:中国集群通信网 作者:网络 点击:

1    概述

1.1    编写目的

本文档目的是对LTE的性能指标进行分类及解释,为LTE KPI分析工作提供指导。

1.2    术语和缩写

1.3    本文书写约定

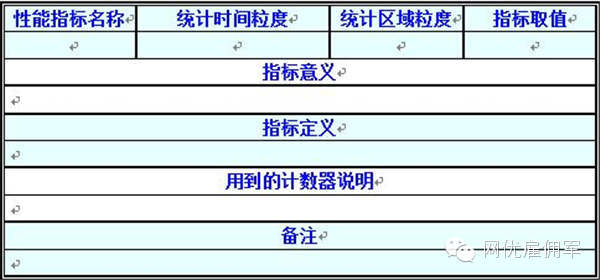

本文每个性能指标都是按照下面的表格进行组织的

a)关于字段说明中的“性能指标名称”是指每个性能指标的中文名称。
b)关于字段说明中的“统计时间粒度”一项,是指后台每隔多长时间进行一次数据的记录。如果该粒度与前台采集的时间粒度一样,则直接把前台的数据保存为一条记录,如果后台的粒度大于前台的粒度,则把前台的数次采集数据进行合并后作为一条记录保存。合并的方法有多种,看采集的对象,如果是单纯的累加则累加前台数次采集的结果,如果是采集的测量量(比如发射功率),则进行平均值计算后作为一条记录保存。
c)关于字段说明中的“统计区域粒度”一项,在无线侧,统计粒度是按照eNB或cell进行数据统计。
d)关于字段说明中的“指标取值”一项,表示该指标的取值建议,可能不同的无线环境下取值有所不同,需要按照具体的场景列出。
e)关于字段说明中的“指标意义”一项,所填的是该指标对于无线网络所表达的意义,也就是能够衡量什么。
f)关于字段说明中的“指标定义”一项,所填的是该指标的计算公式以及相关的说明。
g)关于字段说明中的“用到的计数器说明”一项,所填的是进行计算该指标时所用到的计数器以及相关的说明。
h)关于字段说明中的“备注”一项,所填的是其它字段所没有解释到的,需要注意的地方。

2  无线关键性能指标
2.1  覆盖类指标

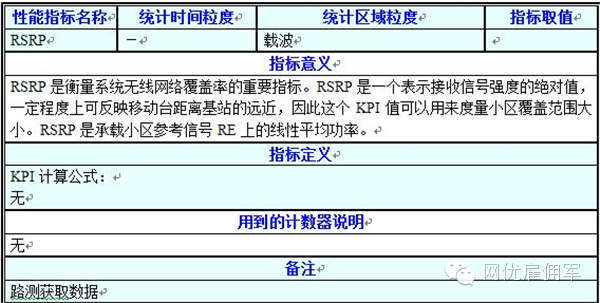

2.1.1 RSRP

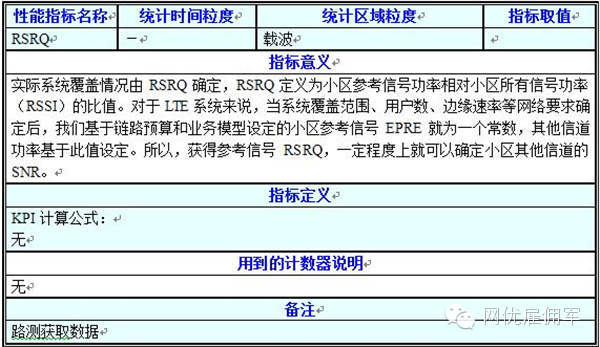

2.1.2  RSRQ

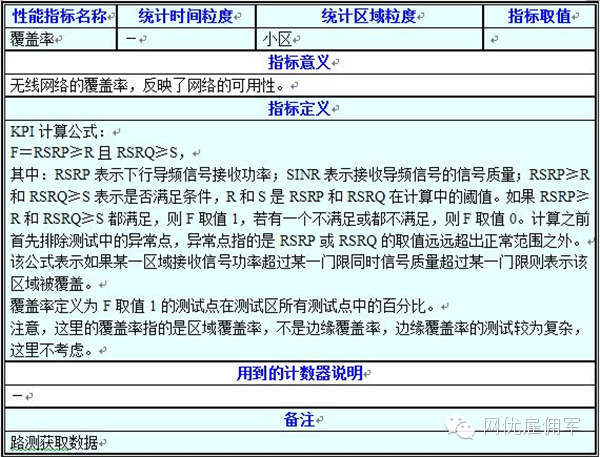

2.1.3  覆盖率

2.2  呼叫建立类指标

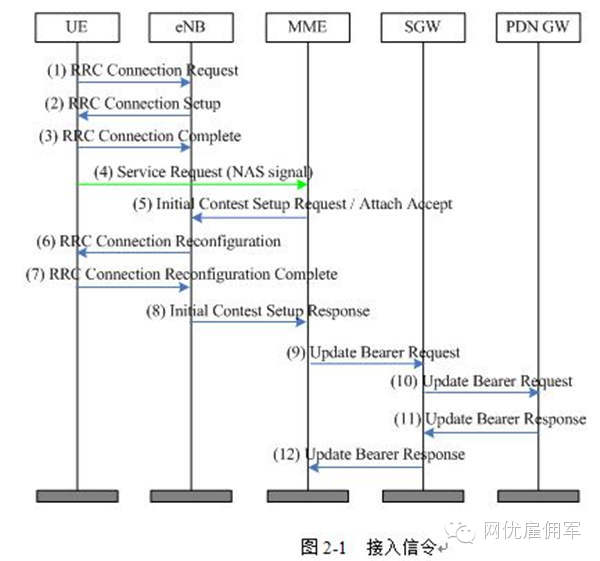

   呼叫成功率是反映LTE系统性能最重要的指标之一,也是运营商十分关注的指标。一个完整的呼叫接通率有多个层次:寻呼成功率、RRC连接建立成功率和E-RAB指配建立成功率。UE从接收到网络发来的寻呼消息,到E-RAB指派完成,完成一个完整呼叫流程,包括主叫流程和被叫流程。信令流程如下图(参见3gpp ts 36.331、3gpp ts 23.401):

E-RAB指派成功后,UE即可以开始进行数据业务,如浏览网页、ftp下载等。

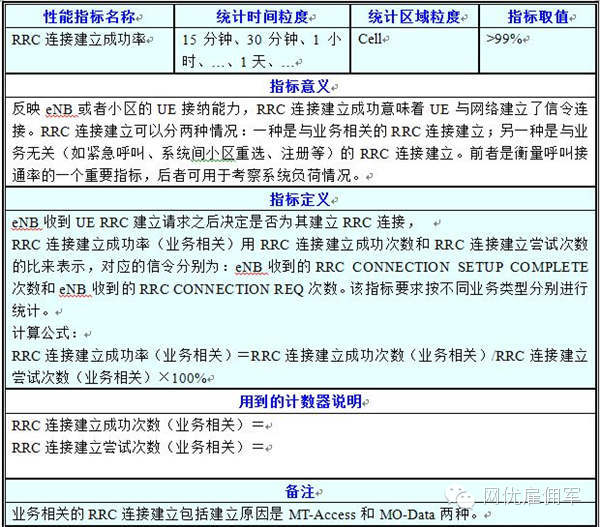

2.2.1 RRC连接建立成功率(业务相关)

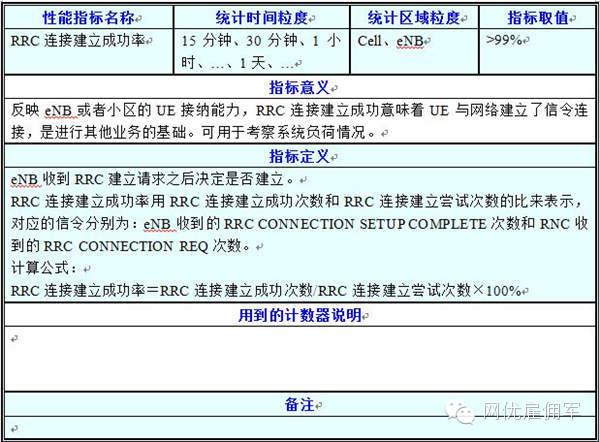

2.2.2 RRC连接建立成功率

2.2.3 E-RAB建立成功率

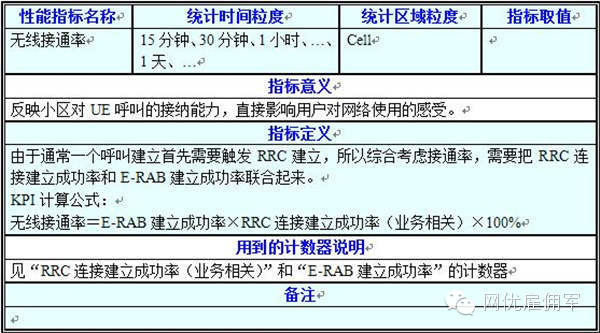

2.2.4 无线接通率

2.2.5 E-RAB建立阻塞率

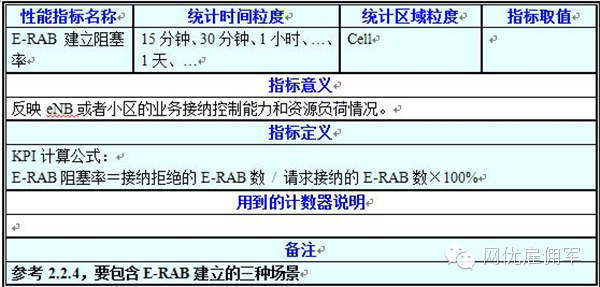

这个指标是E-RAB建立失败情况的一个子集,是否需要单独列出?

2.3 呼叫保持类指标

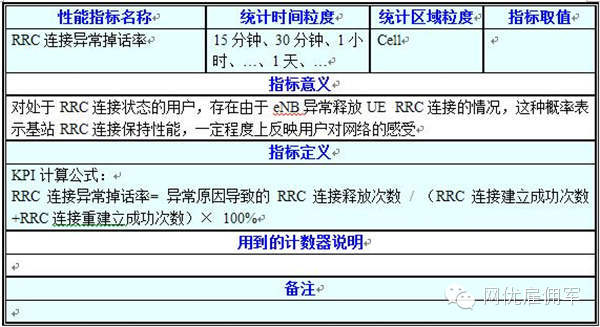

2.3.1 RRC连接异常掉话率

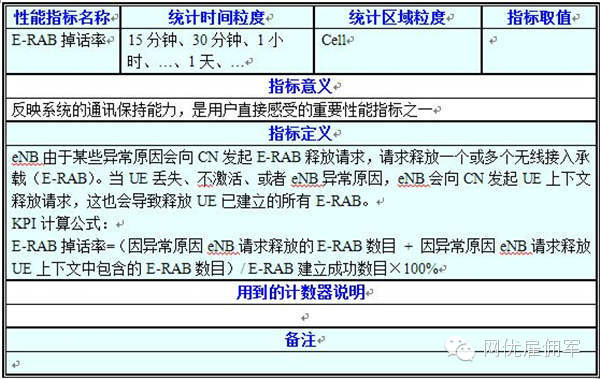

2.3.2 E-RAB掉话率

2.4 移动性管理类指标
1. LTE系统内切换介绍
   LTE系统内切换和CDMA/WCDMA系统内切换不同,只有硬切换没有软切换,UE都是断开服务小区的通信链路后再接入到目标小区。
切换触发原因有:
a)因为网络覆盖触发,当UE检测到邻小区信号质量高于服务小区信号一定门限,且服务小区信号质量低于某一门限时,网络会触发UE进行切换;
b)因为网络负荷触发,当UE服务小区负荷过载而邻区负荷较低,且UE检测邻区信号质量满足一定门限时,网络会触发UE进行切换;
c)因为业务触发,当UE所在服务小区不支持UE发起的某种业务,而邻接小区支持这项业务,且UE检测邻区信号质量满足一定门限时,网络可以触发UE进行切换;
d)因为速度触发,当eNB判断UE移动速度超过或低于某个速度,同时UE所在网络部署了高速、低速小区时,eNB将UE切换到对应小区以更好的提供网络服务;
LTE切换类型划分:
LTE切换可分为系统内切换和系统间切换,系统内切换又可根据载频配置情况分为同频和异频,系统间切换包括与所有3G系统(CDMA、WCDMA、TD-SCDMA)的切换,下面通过这些分类来全面反映系统切换性能。
2.    LTE与其他系统切换介绍
   在当前无线运营竞争格局下,由于牌照、运营策略等多种原因,不同运营商往往筹建不同无线技术的网络;对于同一运营商,由于网络升级的过渡性及综合业务服务质量考虑,也会筹建多种制式网络。而对于终端用户而言,全球无缝服务是必然趋势,所以不同制式网络间切换非常重要。对于LTE来说,存在和3G各种制式(CDMA2000、WCDMA、TD-SCDMA)网络切换的需求,甚至也存在和2G GSM网络、B3G WiMAX网络切换的需求。系统间切换能力直接影响用户(往往是高端用户)对网络服务的满意度。
LTE网络和各种其他网络的切换过程基本相同,均通过两种网络核心网网关之间的交互完成切换信息的传递,对于接入网来说,系统间切换和系统内切换没有太大差别。

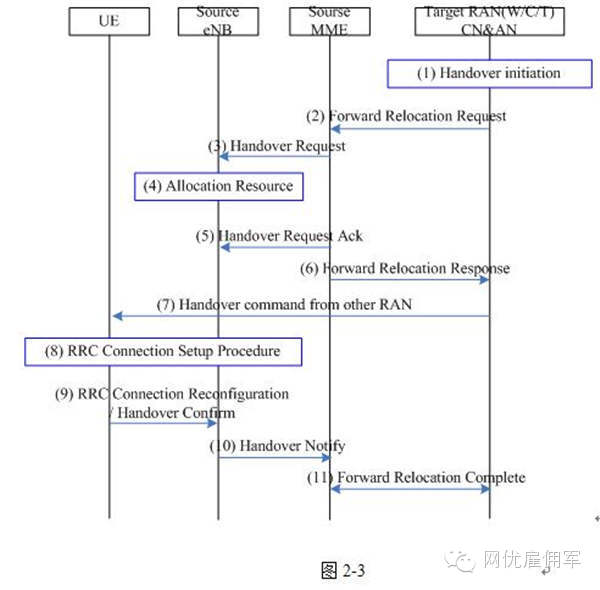

下面给出系统间切换出和系统间切换入流程,本文LTE与其他所有系统间切换均参考此流程。

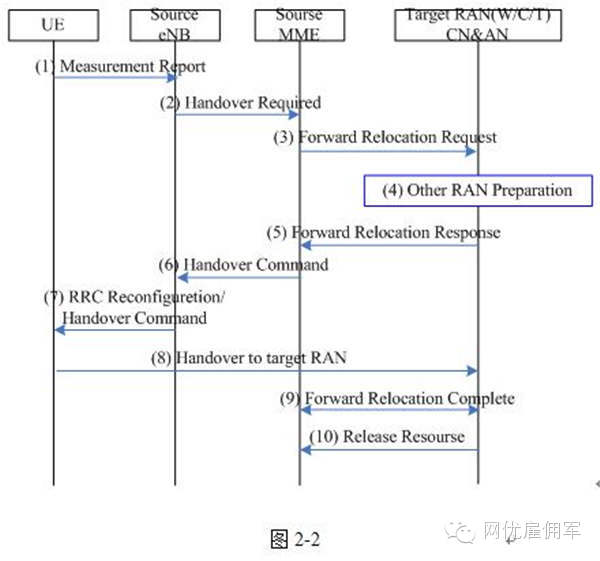

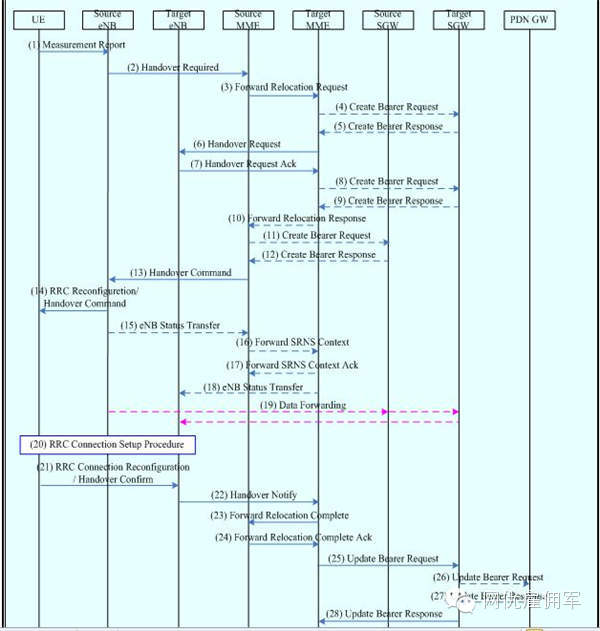

从LTE网络切换到其他无线网络流程:

从其他无线网络切换到LTE网络流程:



2.4.1 eNB内切换成功率

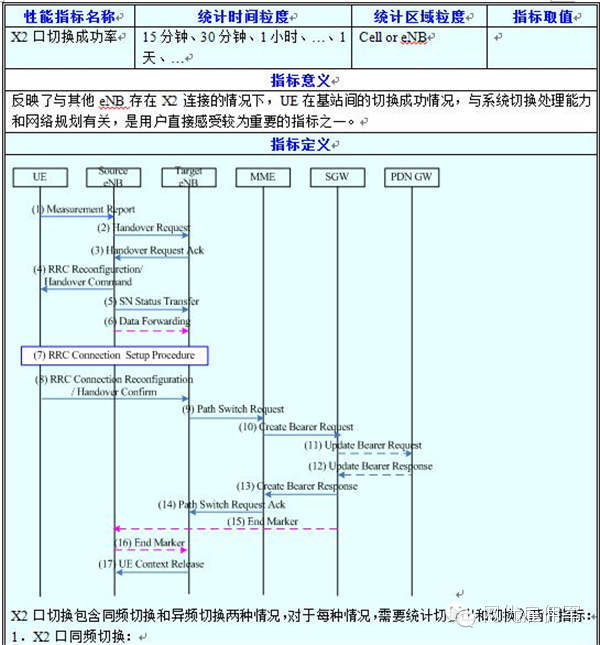

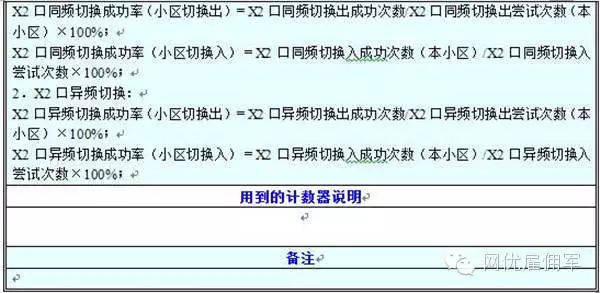

2.4.2 X2口切换成功率

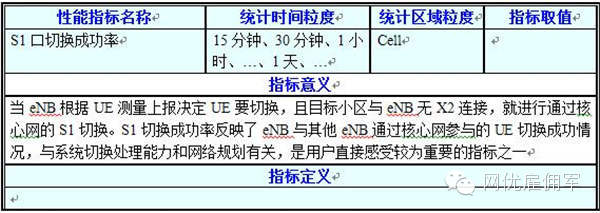

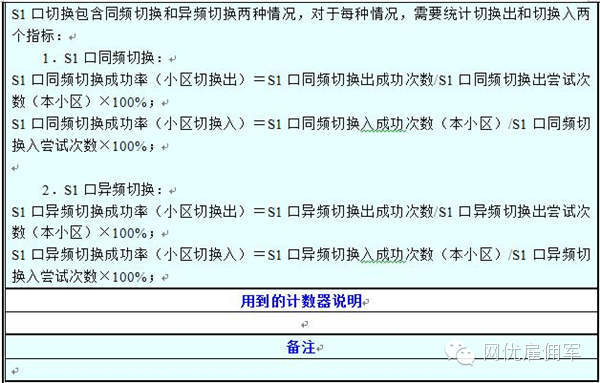

2.4.3 S1口切换成功率

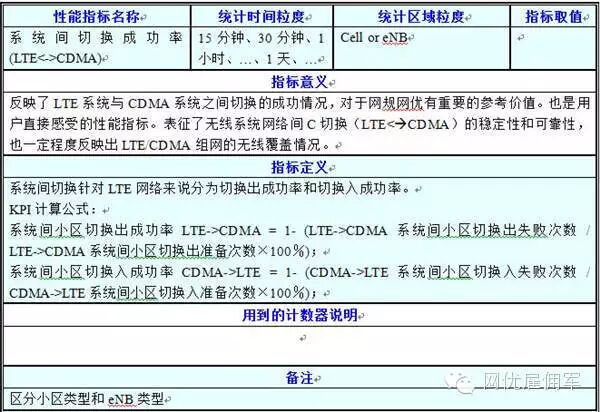

2.4.4 系统间切换成功率(LTE<->CDMA)

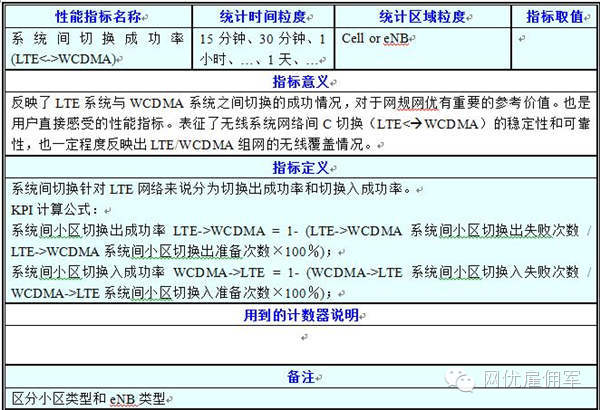

2.4.5 系统间切换成功率(LTE<->WCDMA)

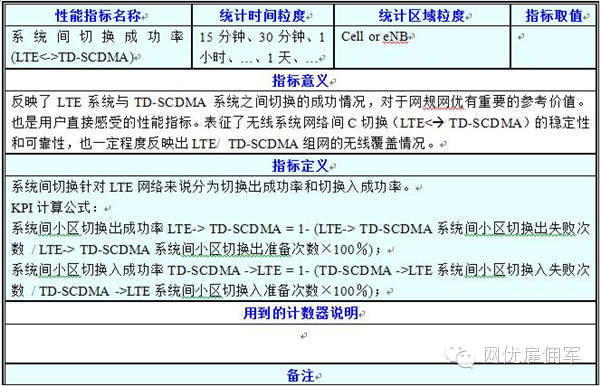

2.4.6 系统间切换成功率(LTE<->TD-SCDMA)


2.5 时延类指标

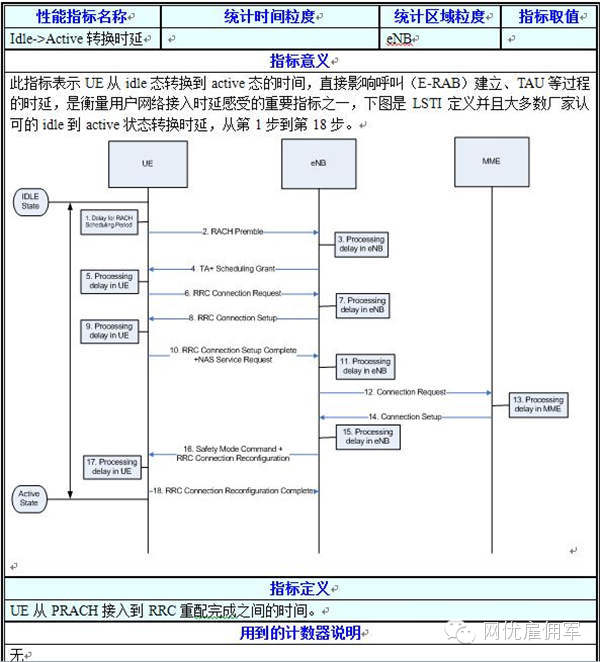

2.5.1 UE从Idle态到Active态转换时延

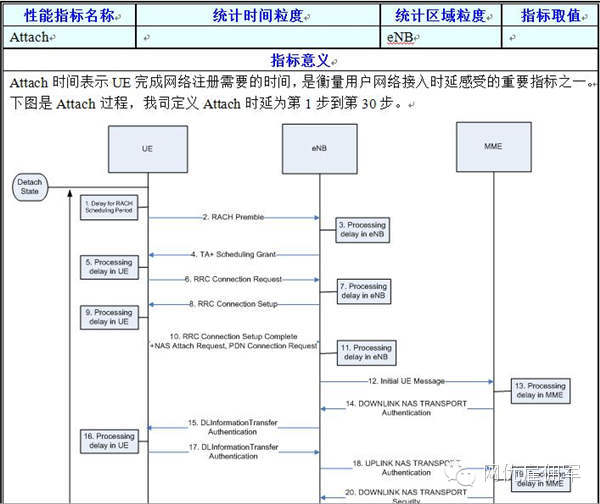

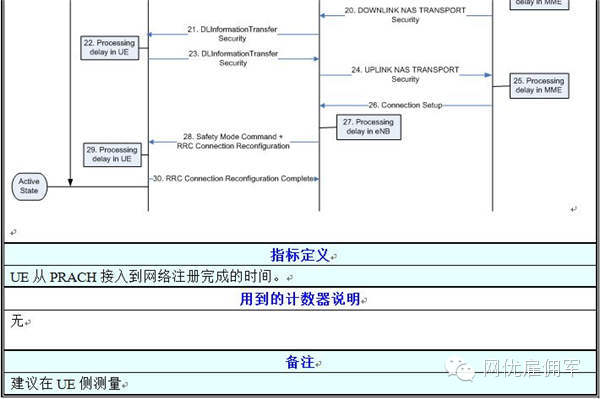

2.5.2 Attach时延

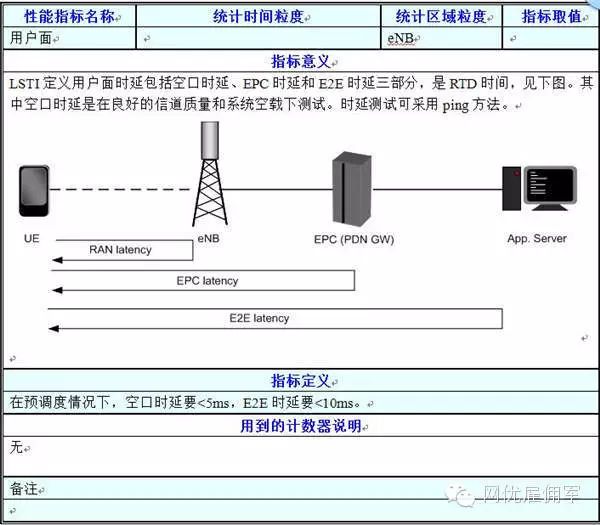

2.5.3 用户面时延

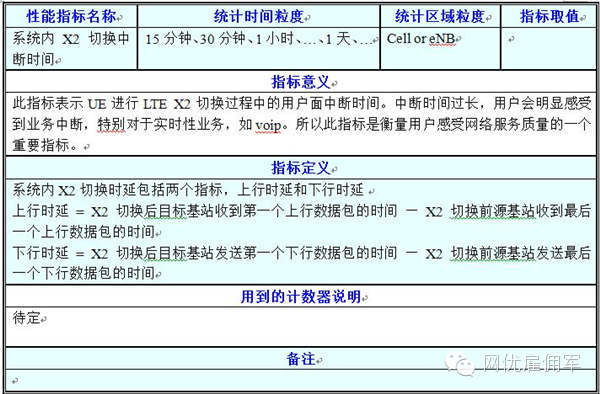

2.5.4 系统内X2切换业务中断时间

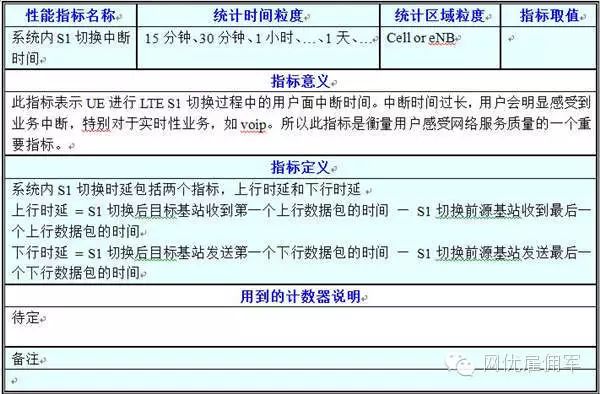

2.5.5 系统内S1切换业务中断时间

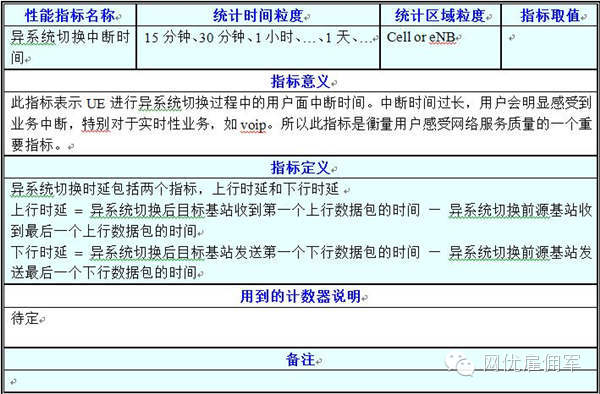

2.5.6 异系统切换业务中断时间


2.6 系统资源类指标

2.6.1 流量指标

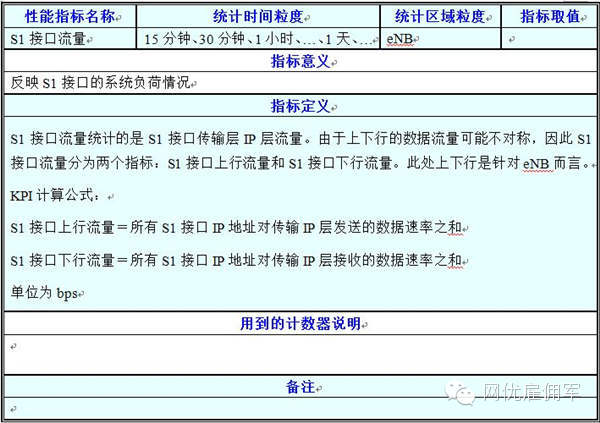

2.6.1.1 S1接口流量

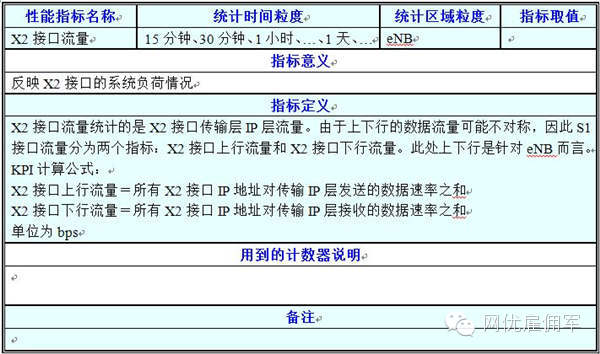

2.6.1.2 X2接口流量

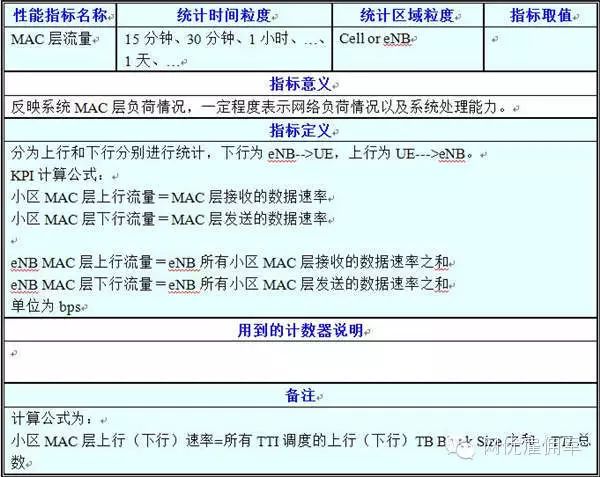

2.6.1.3 MAC层流量

2.6.1.4 PDCP层流量

2.6.2 无线资源利用率

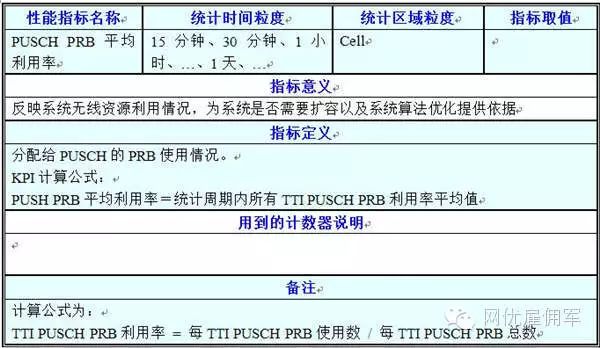

2.6.2.1 PUSCH PRB平均利用率

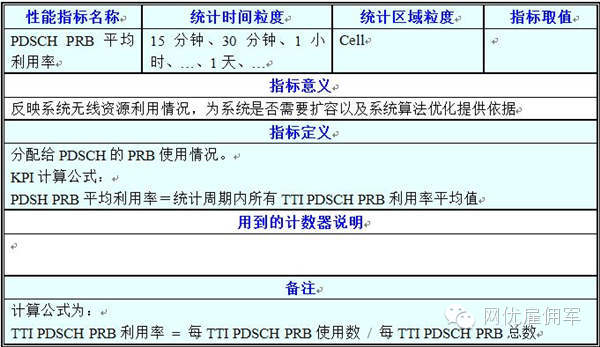

2.6.2.2 PDSCH PRB平均利用率

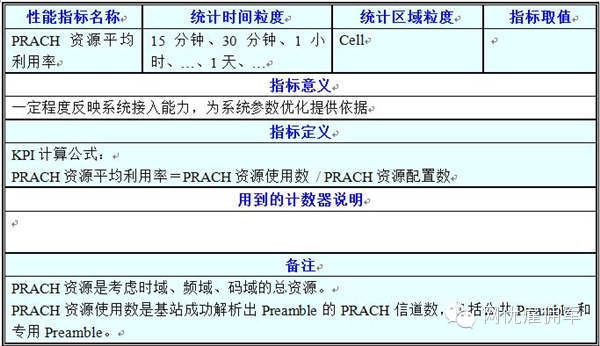

2.6.2.3 PRACH资源平均利用率


2.6.3 系统资源利用率

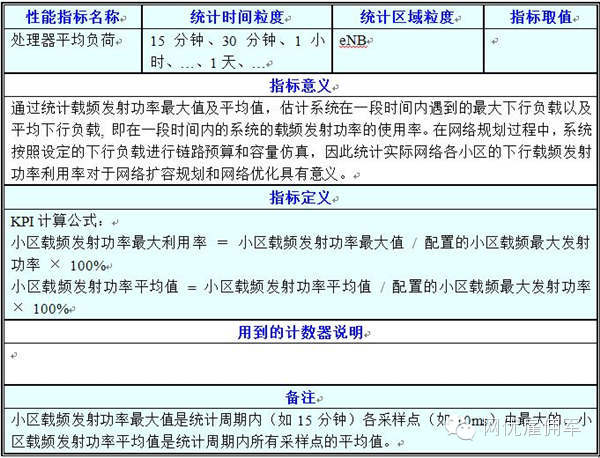

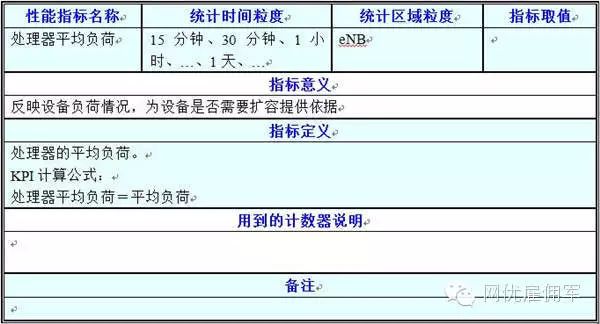

2.6.3.1 处理器平均负荷


2.6.3.2 小区载频发射功率最大、平均利用率

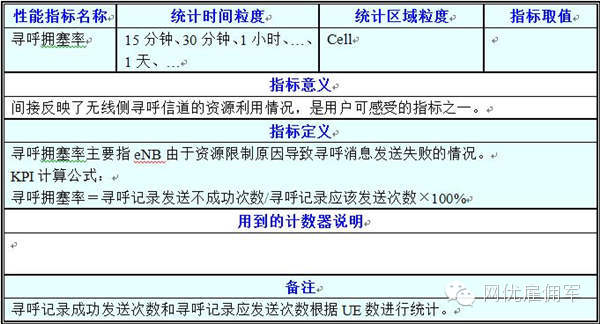

2.6.3.3 寻呼拥塞率

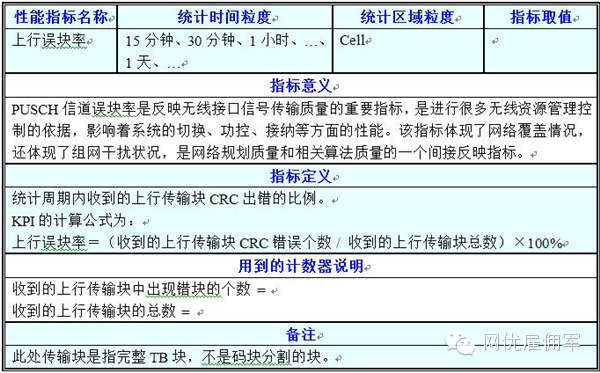

2.6.3.4 上行误块率

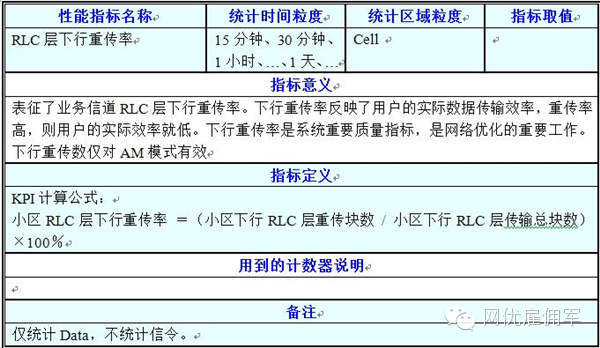

2.6.3.5 RLC层下行重传率
