LTE基础:CSFB流程主要信令点说明

时间:2015-02-12 来源:中国集群通信网 作者:李诺娜 点击:

CSFB:从LTE网络基于R8忙重定向至GSM网络
一次完整的CSFB主叫过程(回落+返回)涉及的主要信令点:

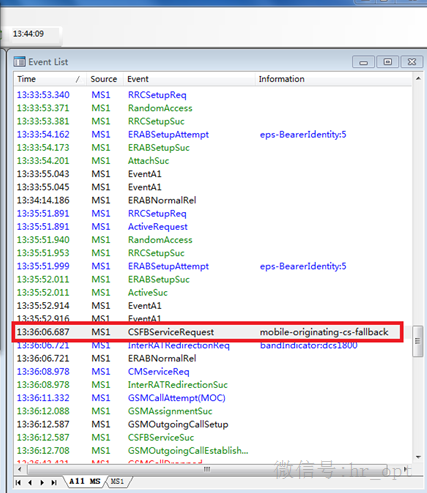

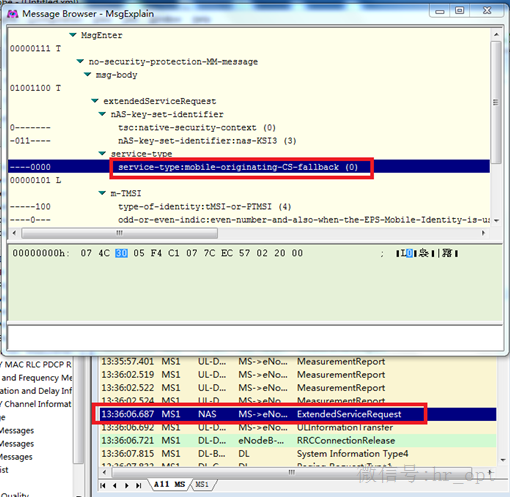

1、LTE网络:ExtendedServiceRequest,携带service-type:mobile-originating-CS-fallback,对应Event List中CSFBServiceRequest;

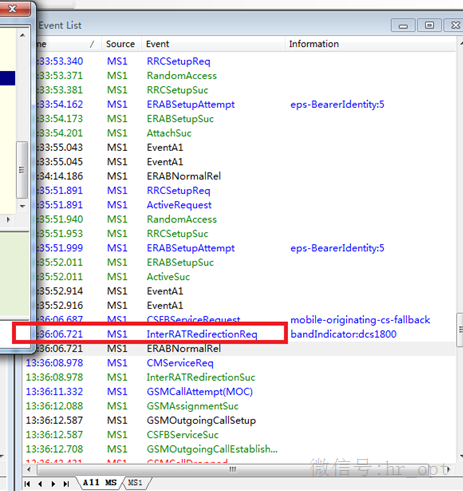

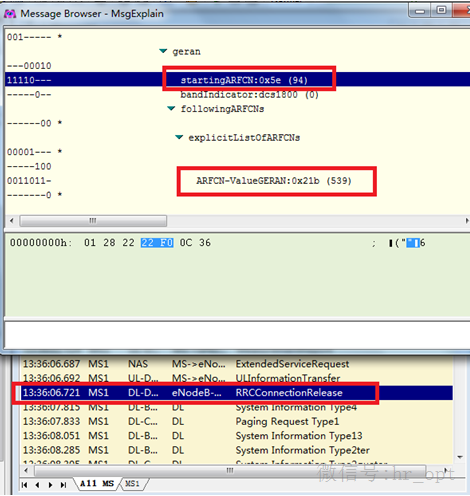

2、LTE网络:RRCConnectionRelease,携带配置的GERAN相邻频点组起始频点和GERAN BCCH相邻频点信息,对应Event List中InterRATRedirectionReq;

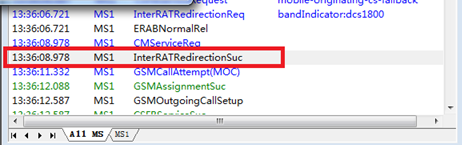

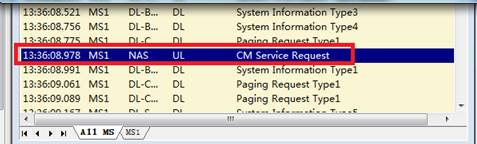

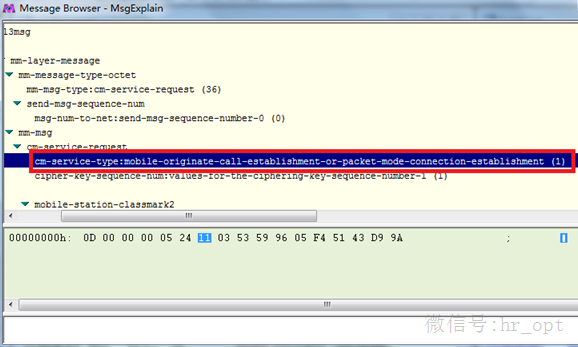

3、GSM网络:CM Service Request,携带业务类别及TMSI信息,对应Event List中InterRATRedirectionSuc;

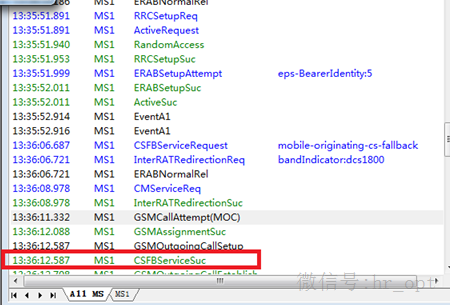

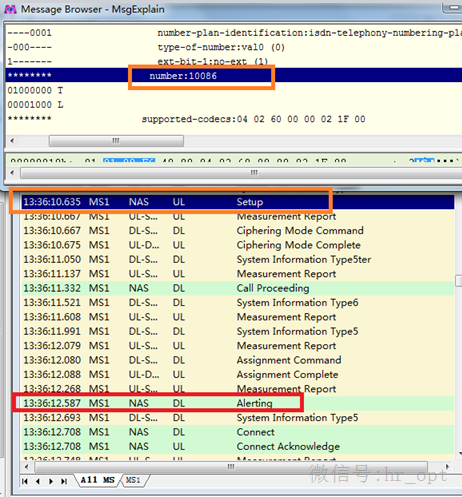

4、GSM网络:Alerting,表示核心网给主叫回振铃音,被叫已接通,对应Event List中CSFBServiceSuc;(另通过Setup消息可以查看被叫号码)

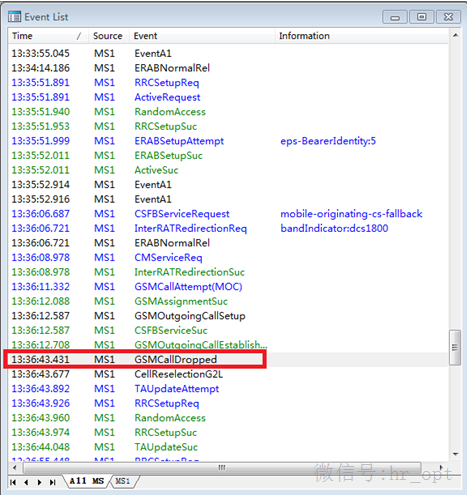

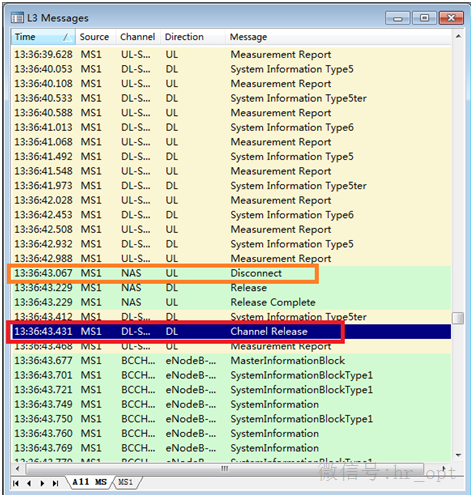

5、GSM网络:Channel Release,对应Event List中目前版本显示有误(GSMCallDropped);(另用户主动挂机对应Disconnect消息,方向为UL,Channel Release消息为网络侧下发,DL)

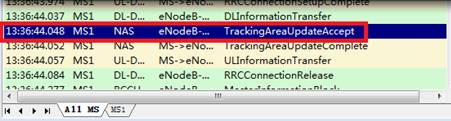

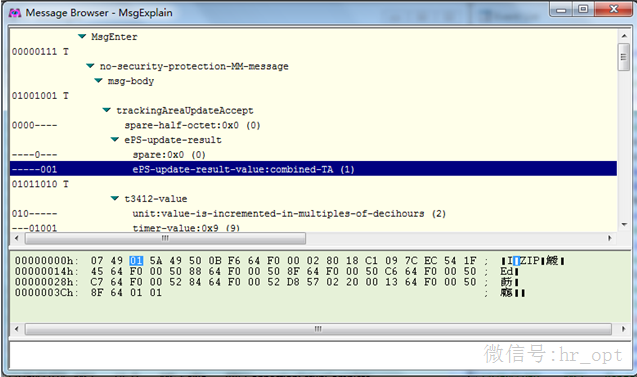

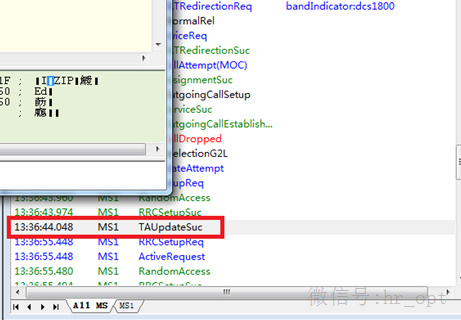

6、LTE网络:TrackingAreaUpdateAccept,携带TAU类别(combined-TA)、TAL对应的GSM侧LAC信息,对应Event List中TAUpdateSuc。





被叫区别于主叫在于:
1、LTE网络中ExtendedServiceRequest前还有Paging消息(与主叫类似的是ExtendedServiceRequest中也携带CS Fallback指示字段,主叫为MO,被叫为MT);
2、GSM网络中Paging Response消息取代CM Service Request消息。

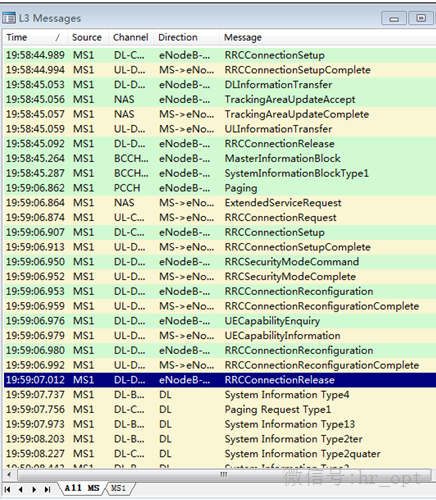

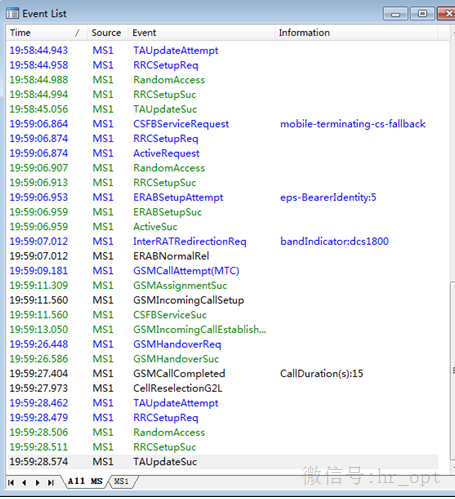

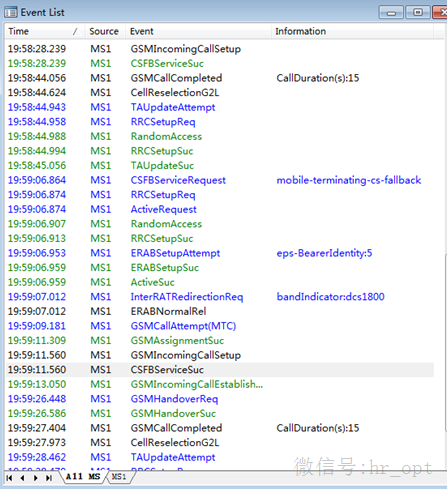

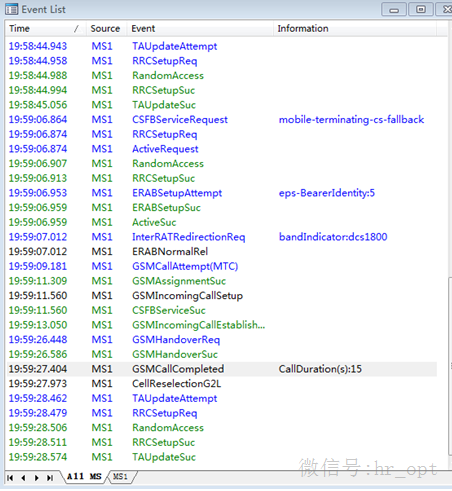

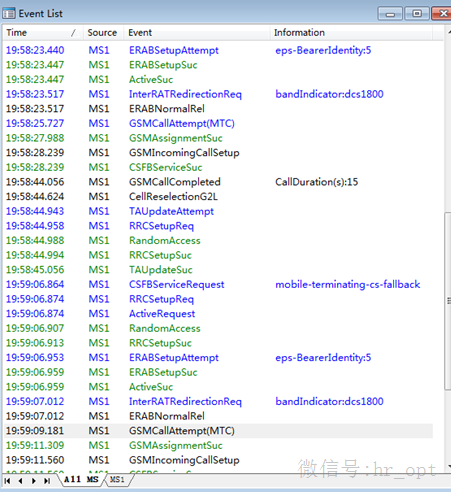

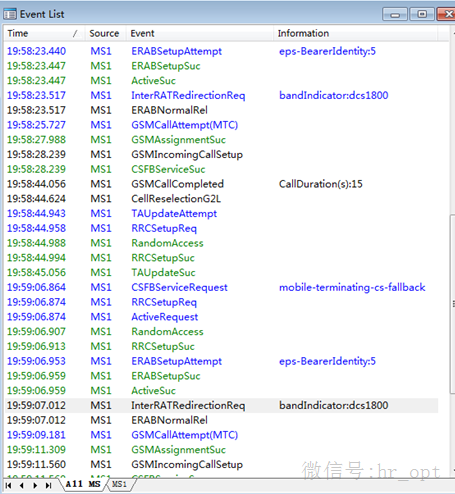

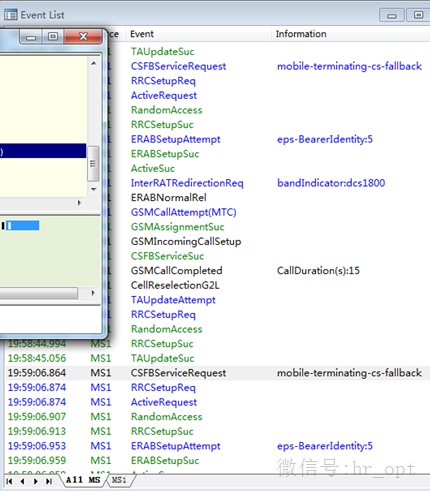

如下为一次完整的CSFB被叫流程主要信令截图:

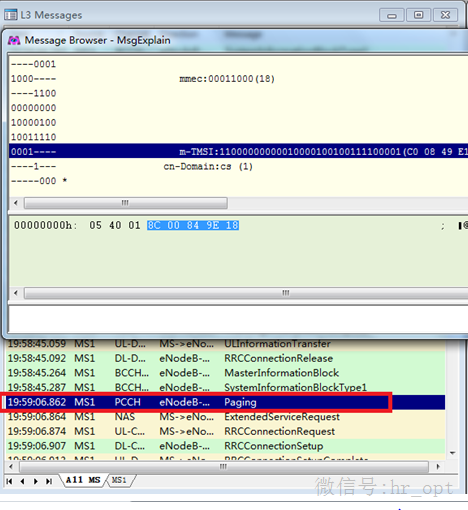

1、LTE网络:Paging,无对应Event;

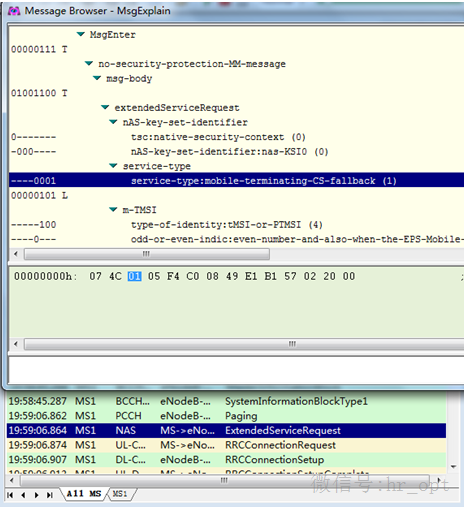

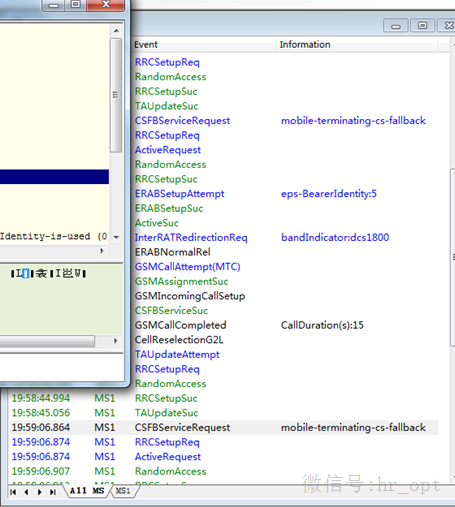

2、LTE网络:ExtendedServiceRequest,携带service-type:mobile-terminating-CS-fallback,对应Event List中CSFBServiceRequest;

3、LTE网络:RRCConnectionRelease,对应Event List中InterRATRedirectionReq;

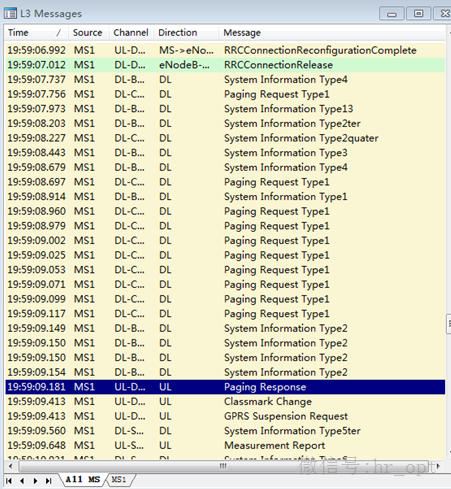

4、GSM网络:Paging Response,对应Event List中GSMCallAttempt(MTC);

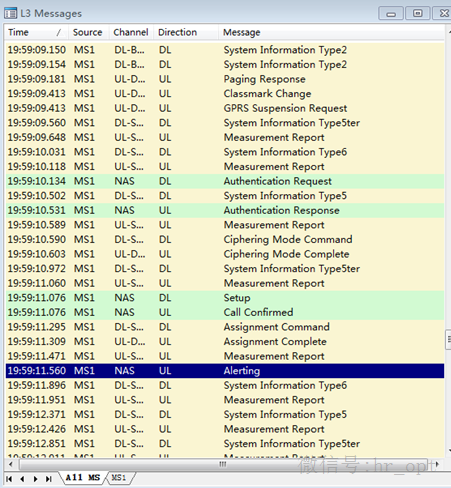

5、GSM网络:Alerting,对应Event List中CSFBServiceSuc;

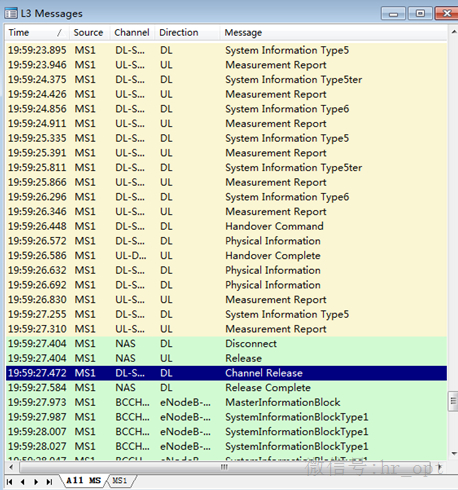

6、GSM网络:Channel Release,无对应Event;

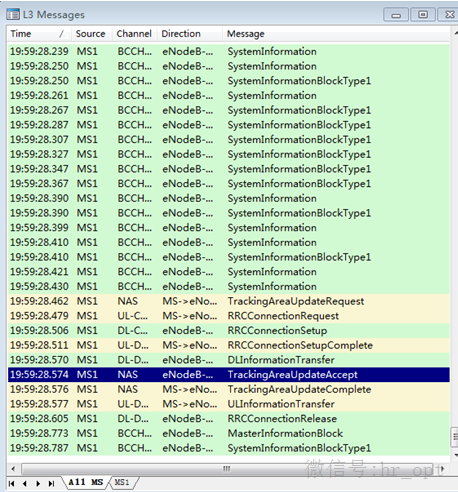

7、LTE网络:TrackingAreaUpdateAccept,对应Event List中TAUpdateSuc。

相关时延统计信令点:
主叫回落:ExtendedServiceRequest(LTE)--> Alerting(GSM);
主叫返回:Channel Release(GSM)--> TrackingAreaUpdateAccept(LTE);
被叫回落:Paging(LTE)--> Alerting(GSM);
被叫返回:Channel Release(GSM)--> TrackingAreaUpdateAccept(LTE)。

以上面一系列截图为例统计:

1、主叫回落时延:



2、主叫返回时延:

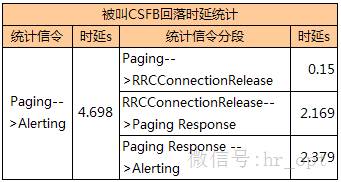

3、被叫回落时延:

4、被叫返回时延:



(中国集群通信网 | 责任编辑:陈晓亮)
