LTE基础:LTE切换事件之A1/A2

时间:2015-03-17 来源:中国集群通信网 作者:张涛涛 点击:

   在LTE系统中有多种切换的测量事件,包含A1-A5,B1&B2。其中,最基本的两个事件就是A1和A2事件。在LTE系统中,A3-A5是同系统触发切换测量事件,B1&B2是异系统触发切换的测量事件,而A1和A2就是开启和关闭异频/异系统测量的事件。

   A1事件:服务小区比绝对门限好。用于停止正在进行的异频/异系统测量,在RRC控制下去激活测量间隙。

   A2事件:服务小区比绝对门限差。指示当前频率的较差覆盖,可以开始异频/异系统测量,在RRC控制下激活测量间隙。

   在同频测量过程中,UE只用一个收发信机即可,不用任何调节就能执行测量。而在异频异系统测量时,若UE无多个接收机,无法同时进行服务小区的收发。为使UE进行切换准备,服务小区需要安排一个Gap进行测量。在规范中,规定了有2种不同类型的Gap,如下表所示:

Gap索引

发射Gap长度(ms)

发射Gap重复周期(ms)

测量目的

0

6

40

异频eUTRAN FDD/TDD、UTRAN FDD、GERAN、CDMA2000 1x等

1

6

80

​   而Gap的起始位置,在规范36.331中有如下规定:

   each gap starts at an SFN and subframe meetingthe following condition:
   SFN mod T = FLOOR(gapOffset/10);
   subframe = gapOffset mod 10;
   with T = MGRP/10 as defined in TS 36.133 [16]

   A1事件用于关闭正在进行的频间测量,在RRC控制下去掉激活测量间隙(gap)。事件触发条件为Ms - Hys > Thresh。

   其中Ms为服务小区的测量结果,没有计算任何小区各自的偏置,Hys为该事件的滞后参数,Thresh:为该事件的门限参数。Ms 单位为dBm 当用于表示 RSRP 时,或为dB当表示RSRQ 时,Hys 单位为dB,Thresh 单位和Ms 的一样。

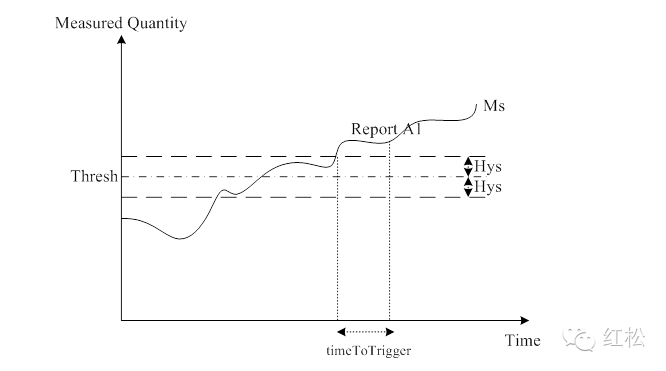

A1事件报告触发的示意图如下:

   图中,实线表示实际的UE测得的RSRQ,中间的虚线是设定的门限值。设置了Hyst以后,门限就从某一数值变为一个带宽,即门限的上下两条虚线构成的区域。图中RSRQ随着时间不断的增强,在time To Trigger起始位置触发A1事件,可是事实上这个时候UE并不会立刻上报A1事件,而是当这种条件一直满足一段时间(time To Trigger),UE才会进行A1事件的上报,即在time To Trigger的终止位置,UE才会向ENB上报A1事件。这个time To Trigger通常默认是640ms。

   A2事件和A1事件类似,是开启异频/异系统测量事件的上报。事件触发条件为:Ms +Hys < Thresh。这其中各参数的定义参考A1事件中的参数解释。同样的,A2事件也需要满足time ToTrigger时间内持续满足上述条件才能触发UE上报A2事件。A2事件也是触发切换的各事件报告的前提,即触发A2事件以后才能触发A3-A5,B1&B2等各事件。



(中国集群通信网 | 责任编辑:陈晓亮)
