北京中瑞特通讯设备有限公司数字研发部王世俊

摘要：本文主要介绍了我公司在MOTOTRBO™ 数字平台的基础上完成的SuperTRBO系统调度软件，以及在国博项目上的具体应用。

一、SuperTRBO系统概述
MOTOTRBO™是摩托罗拉公司推出的新一代数字对讲系统平台，它除了提供了数字无线的基本调度功能以外，还提供了以下接口服务：
 Location Services (GPS位置服务)
 Text Messaging （短消息）
 Telemetry （遥测）
 Automatic Registration Service (ARS自动注册)
 XCMP信令控制（呼叫，远程控制等）

我公司结合实际的应用需求，在此基础上完成了数字调度系统解决方案，通过XCMP信令与无线调度开发了一套SuperTRBO数字调度软件，并形成了多个行业解决方案，以满足不同的调度管理功能。

SuperTRBO调度软件是将MOTOTRBO™的功能都集中到一套人机界面内实现，以便于调度与管理操作：人员的分配、调度、位置跟踪等，并记录调度过程。具有直观、方便，易于操作、移植等优点，并能提供历史信息查询，与车载台连接简单。

二、SuperTRBO系统功能
SuperTRBO系统分为调度操作软件与管理配置软件两部分。调度操作软件主要实现调度操作功能，调度员在该软件上完成调度的主要操作；管理配置软件主要对系统进行配置与管理，以及日志查询，该软件实现了C/S架构调度操作管理。
（一）SuperTRBO系统调度操作软件
本软件执行呼叫、远程控制、收发短消息等调度操作，并能对终端设备的注册信息、基本状态和GPS位置进行监控，并有日志记录。具体功能如下所述。
1、ARS自动登录/注册
系统中的任一终端设备通过ARS协议，在打开电源后定时向调度系统发送登录信息；在关闭电源时，会发送下线的数据包。这样调度系统会动态的显示每一终端设备的在线状态，并将其登录情况记录到后台的管理系统中，以备管理员管理与查询。
2、调度
（1）呼叫：从调度模块中选择不同的操作对象，实现调度台与终端设备的通话，有单呼、组呼和全呼三种方式。
（2）检测：调度台能检测某一终端设备的基本状态信息。
（3）监控：调度台控制系统中的某一终端设备自动打开发射功能。
（4）邀毙/激活：调度台对系统中的终端设备进行邀毙或激活控制。
3、短消息
调度台向系统中的某一个、一组或全体终端设备发送系统预制的或自行输入的文本信息（最多138个汉字），并接收来自设备的短信。并记录往来的短消息内容，以备查询、调用。
4、GPS定位
支持Google Map、自定义、MapInfoX地图，在地图中标记系统中终端设备的位置与信息，并可以直接在地图上发起呼叫。
5、日志与查询
日志操作信息：在调度界面中显示调度员的操作信息，并写入后台数据库，供管理配置系统查询。

（二）SuperTRBO系统管理配置软件
管理配置软件一方面执行系统信息的管理与配置，另一方面对调度系统的数据进行管理和记录，以便查询。
1.配置基本信息
⑴ 系统配置：系统运行中的网络环境配置。
⑵ 接口参数配置：系统运行中的通讯接口配置。
⑶ 用户信息配置与管理：用户信息与终端设备信息的录入与管理。
⑷ 组信息的配置与管理：应用分组配置与管理。
2.信息管理
⑴ 分组管理：根据不同的业务逻辑，建立的不同业务组与人员的分组绑定管理。
(2)设备管理：根据不同的应用，建立控制台设备分组基本信息绑定与管理。
(3)操作记录：调度员操作记录查询。
(4)短消息管理：预制短消息管理与查询；已发短消息查询。
(5)登录日志查询：对终端用户或设备的登录/登出情况查询。

（三）SuperTRBO调度操作软件详细功能说明

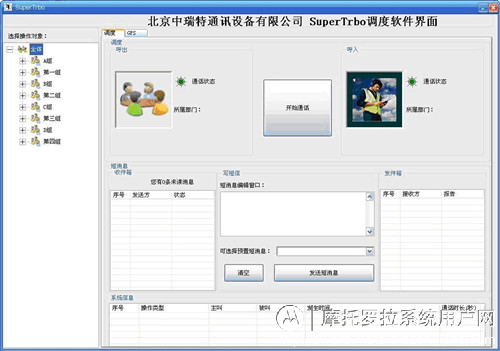

主界面
如上图所示，界面左侧树形结构是操作对象列表，右侧是操作界面，可以进行指挥调度和GPS信息定位操作。程序启动后默认处于调度操作界面，单击界面上侧的【GPS】选项卡可切换到GPS定位界面。
调度操作界面由呼叫、短消息和系统信息三部分组成，调度员的调度操作全部在该界面完成。具体应用如下：

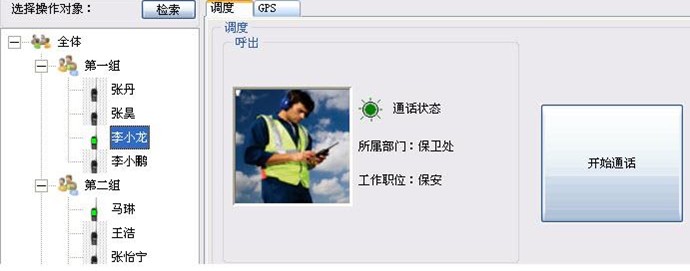

1、动态显示
操作对象左侧的图标用来显示其登录状态：已注册成员左边的图标为绿色，注册后被遥毙的成员图标为红色，未注册成员的图标为黑色。
