渤海石油通讯有限责任公司  潘海鑫

北京达因瑞康科技有限责任公司  杨海涛

一、 用户通讯现状及需求
1、 油田对讲通信现状
目前渤海石油公司辽东作业区海上平台包括JZ20-2、JZ9-3、JZ25-1CEP等在内10多个平台，其中在JZ25-1SCEP、JZ25-1WHPB平台上各有一台模拟UHF转发器，在JZ25-1CEP、JX1-1WHPA、JX1-1WHPB等三个平台上各有两台常规模拟UHF中继台，中控和报房各放置一台。这些系统只能独立工作覆盖本平台，满足平台日常无线通话需求，无法实现各平台互联互通，进行远距离的对讲通信。
2、 用户需求
实现整个油田群主平台的互联互通。有专门有线电话接入口，接入无线同播系统，可以使陆地用户直接与海上通信，做为应急直接联络备用手段。
2.1 海上无线对讲通信网由JZ25-1CEP、JZ25-1SCEP、JX1-1、JZ20-2、JZ9-3 5个主平台和JZ20-2处理厂1个陆地终端组成。即一个中心站、五个分站联网、漫游。
2.2 无线常规同播系统建设要求：
（1） 建设一套以指挥中心为管理控制中心的可覆盖整个作业区的无线通信综合应急指挥系统，平时可独立通信，应急时要求一呼百应。
（2） 系统采用同播组网方式，基站联网链路依托平台之间的内部局域网（IP网络）。
系统能够具有通话录音功能，必要时能将两端现场实时通话记录下来。

二、 方案设计
1、 概述
我们目的是使整个辽东作业区内的无线对讲机通过网络可以互联互通，达到应急与办公需求。根据用户覆盖距离、系统功能要求和可提供的链路条件，并且为了保护现有投资，更好为用户服务，我们设计以下方案：在JZ20-2、JZ9-3、JZ20-2处理厂分别架设两台VHF转发器，其中一台用于内部通信，另外一台用于联网。JZ25-1CEP、JZ25-1SCEP、JX1-1由于以前已有UHF转发器，则分别再增加一台UHF转发器用于联网即可。我们采用点对多点对讲互联的模式，通过现有网络链路将以上平台联通起来，从而使整个油田群的对讲机用户能够实现互联互通。即将信道机通过网络链路控制器接入到现有的局域网，然后通过网络链路将其联通，设置好相应数据即可实现基站之间的联网。基站管理和联网链路需依靠现有局域网，无线链路可选择微波链路、卫星链路或光缆（需提供以太网接口）。
2、 系统功能介绍
2.1 灵活的构建模式---兼容原有无线对讲系统，使得每个基站既可本地通话，又可与其他基站联网组建不同规模（可以多个）的IP远程互联无线通信系统。
2.2 跨频段的互通---不同频段的信道机通过IPC-1000网络链路控制器实现互通，用于与其他部门的临时联网，协同作战。
2.3 系统管理---根据需要通过网管终端实现远程管理。
2.4系统录音---可以对系统中的通话进行录音和回放，以备查询。（选配）
2.5 强插呼叫。
3、 链路要求及系统设备编号方案
3.1 远程联网对讲系统中，每个同播基站的链路需要85Kbps保障带宽。
3.2 接口方式：
系统采用IP交换技术，每个基站的IPC-1000同播控制器通过IP网络与MBX-1000系统交换机连接，系统交换机处理各个基站IPC-1000控制器的认证交换和联网呼叫。交换机提供2xLAN接口，IPC-1000提供一个LAN接口与网络连接，另外提供四个DB9接口与信道机互联。
3.3 采用灵活的编号方案，系统内基站号码长度为(ABCDEF)6位，整个系统采用统一编号方式，并为今后系统扩容留有冗余。

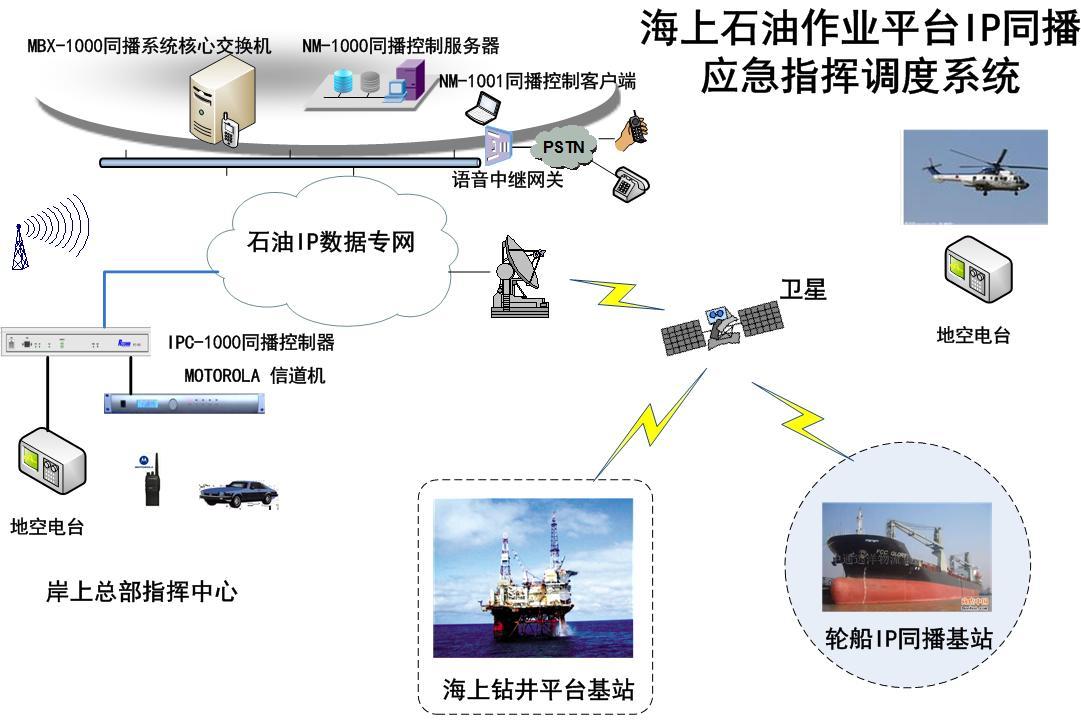

辽东作业区无线组网示意图

2、 天馈系统包括

高增益天线、低损耗电缆、避雷器、接地夹等安装组件。
3、 MBX-1000系统核心交换机
采用电信级NGN软交换技术；负责全网各个基站的语音信号的交换和管理。
4、 移动终端包括
Motorola GP328/GP338/GP329EX等防爆系列手持机，可使用油田现用的对讲机。

四、 产品的应用体会和一些新思考
系统建设后，可将原有各平台独立的无线对讲设备组成统一的应急调度指挥系统，既兼容原有模拟防爆终端，又实现应急调度指挥、远程对讲功能。
1、 系统管理——根据需要通过网管终端构建不同规模的无线电IP同播网（组）。
2、 灵活的构建模式——每个基站既可本地通话，又可与其他基站联网组建不同规模（可以多个）的IP同播无线通信系统。
3、 系统录音——可以对系统中的通话进行录音和回放，以备查询。
4、 跨频段的互通——不同频段的信道机通过PC-1000同播控制器实现互通，用于与其他部门的临时联网、协同作战。
5、 有线电话呼叫——通过VOIP语音网关实现有线电话的呼入，使调度更加灵活。
6、 强插呼叫。

五、 结语
渤海石油公司海上生产作业平台多年来一直使用MOTOROLA防爆对讲产品，其稳定可靠的产品性能，赢得了海油人的信赖与认可，并且保障了安全生产工作的开展。此次系统建设，完成了海上各生产作业平台间的系统联网工作，从而摆脱了以往各自独立的信息孤岛，无法互联的工作状态。
在对讲机数字化浪潮汹涌而来的今天，考虑到以往MOTOROLA防爆对讲产品的大量使用，未来渤海石油公司还将继续采用MOTOROLA数字防爆对讲产品。

此作品来源于2011摩托罗拉解决方案大奖赛
