中海油信息科技有限公司 彭明超

背景介绍

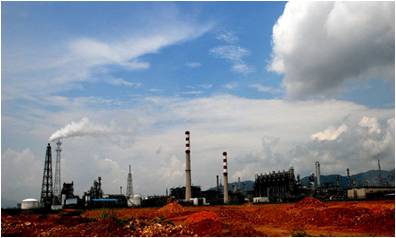

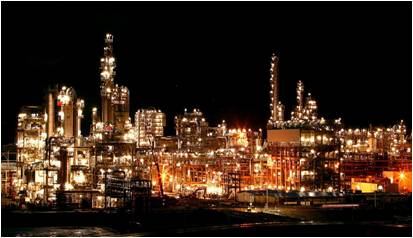

中国惠州大亚湾石化区占地面积约30平方公里，按中国海洋石油的总体产业链规划，大亚湾石化区将建设成为炼油、化工一体化，上下游相结合的世界级综合性化工园区。目前石化区内建成、在建及在谈的大项目和石化中下游项目30个左右，总投资额逾千亿。

众所周知，石化炼油厂的生产装置内处处都可能有可燃性气体，因此在这些区域内的设备防爆要求是很高的，尤其是生产调度中使用最频繁的无线通信设备，更是被关注的重中之重。因此，在大亚湾石化区内，只有中国及国际电工委员会认证的“IIB”或“IIC”类防爆（相当于此类防爆级别的国外其他机构认证也可）的电子通信设备才被允许在生产装置区内使用。

防爆介绍

以Motorola的PTX760Ex对讲机为例，其防爆标识为“Ex ib IIC T4”。

“Ex”为“中国及国际电工委员会认证”。

“ib”为“本质安全型防爆设备”，也就是说设备是通过管控其本身产生的能量和表面最高温度等方式来达到防爆的效果。

“II”代表“除煤矿、井下用之外的电气设备”。

“C”代表按爆炸性气体环境的最小引爆火花能量的大小、最大实验安全间隙（MESG）大小、最小点燃电流（MICR）大小，分别划分为“A”“B”“C”三级。如“C”级标准：代表气体为氢气，为最小引爆火花能量为0.019mJ ，MESG小于等于0.5mm，MICR小于0.45A。

“C”为目前最高的防爆级别，同样适用于“B”级和“A”级。

“T4”代表Ⅱ类爆炸性气体环境中电气设备温度组别，“T4”的自然温度范围为200＞T≥135（℃），常见爆炸性气体为乙醛、四氟乙烯等6 种，设备允许表面温度135℃。“T5”标准高于“T4”。

“T6”为最高标准，“T6”标准同样适用于“T5”“T4”等标准。

由以上诸多参数可以看出，每一个标准对防爆对讲机在硬件的设计、元器件的选用、设备生产工艺上都提出很高的要求，这需要设备设计、生产方有专业的研发团队、深厚的技术沉淀、丰富的经验积累及成熟的生产线。

石化区的第一代防爆对讲机------ GP1200Ex

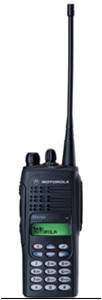

2004年，随着大亚湾石化区的第一个大项目“中海壳牌南海石化项目”的建设接近完工，这一目前国内最大的中外合资企业迎来了第一批约500台防爆对讲机------ Motorola GP1200Ex。

GP1200看似笨拙的外表下，包含了其良好的品质和完整的功能。

GP1200在MPT1327集群系统下，能完整的演绎生产调度通信功能和紧急通信功能。成为中海壳牌的生产、保安、消防、医疗部门内不可或缺的通信设备，也是唯一被中海壳牌允许在全厂区使用的无线通信设备。

迄今为止，这批GP1200使用已经7、8年，损坏在所难免。然而损坏的原因基本都是外力的物理损坏，也就是摔、碰等外力造成的损坏。其次也有极少量的器件、液晶老化等问题，大部分机器还在正常使用。我经常能听到生产部门的人和我开玩笑说：“这款对讲机怎么还不坏啊，我们都想换新的用用了。”

GP1200的防爆级别为“Ex ib IIC T4”（配套的肩咪、电池等附件具备同样的防爆级别）。在中海壳牌，GP1200是唯一一款被允许带入到石化区内任何装置、罐区、实验室等全工作区域使用的通信设备，甚至是在检修期间，一些氢气、乙烯等罐体打开，易燃易爆气体释放出来时，GP1200也可以在附近放心使用。

而且，GP1200已经停产11年，而到2011年9月Motorola都还能保证GP1200的备件供应。

石化区的第二代防爆对讲机------ PTX760Ex 与PTX760FM

由于GP1200Ex的停产，Motorola又推出新一代的可适用于MPT1327集群系统下的防爆对讲机------PTX760。

PTX760比GP1200轻巧，且在品质、手感、电池续航和软件功能上都有了提高，用户反映使用起来更方便，更轻巧。

在我们维护人员的角度来看，PTX760的配置软件在功能更加全面，且操作更加简单。

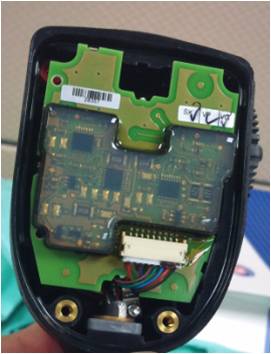

我们曾特地拆开一个报废的PTX760Ex的肩咪，发现其可能产生热量，引起敏感气体爆炸的主要电路部分都被塑胶严密的密封起来。也就是说，在电路本质防爆的基础上，Motorola 的PTX760产品还进行了密封处理，进一步加强了设备的安全性能。

且PTX760给用户更多的选择，其中PTX760Ex具备“Ex ib IIC T4”的防爆级别，与GP1200相同。

虽然PTX760FM具备的“Ex ib IIB T3”的防爆级别低于PTX760Ex，但从成本角度考虑，石化厂内一些不需要进入敏感区域的外围部门，就可以选择使用价格相对低廉的PTX760FM，即满足了安全要求，又节约了成本。

这一切都要归功于Motorola完整的产品线。

石化区的第三代防爆对讲机------ MTP750FM

随着通信技术的进步，加上国家对传统的模拟集群系统频点的逐步管控，大亚湾石化区的集群调度通信用户开始逐步加入到Tetra数字集群系统中来。

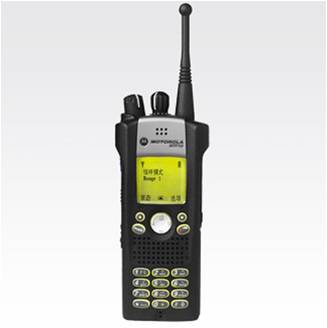

在石化区投入使用的第一款数字对讲机为MTP750，这款机型可谓让我感受到了对讲机历史性的变更。

初入手时，这款机纤巧的机身、宽大的屏幕、完全汉化的界面让我眼前一亮。试试通话效果，MTP750清晰的话音质量更是让人折服，了解过才知道，是Motorola的X-PAND™ 语音压缩与扩展技术，实现了更为清脆响亮、更为清晰可靠的语音质量，且在嘈杂的环境中仍可以保持畅通清晰的联系。

MTP750一些如屏幕倒转、4 向浏览方向键、DMO 紧急组呼功能等，更方便了用户的使用。

除了具有相当于“Ex ib IIB T3”的防爆级别之外，经过实际使用验证，MTP750一如既往的传承了Motorola产品的结实耐用的特点，主机及配件的使用周期长，返修率极低。

石化区的第四代防爆对讲机------ 完美的MTP850Ex

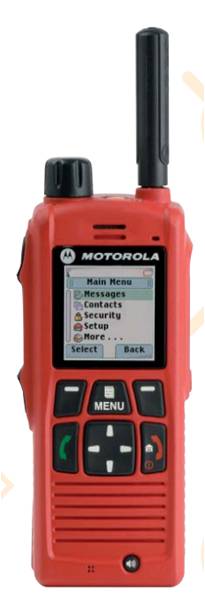

继750之后，2010年下半年，石化区又迎来了Motorola更为完美的机型------MTP850Ex。

首先MTP850Ex绚丽独特的外观就让人耳目一新，在实用功能上，850在750的基础上更增加了彩屏显示、键盘简化、内置“倒地”报警等等更为合理化、人性化的功能。

850硬件的设计也做得更细致，比如电池的卡扣更牢靠，持握手感更好等。

MTP850Ex具备比前一代产品更高的“Ex ib IIC T4”防爆级别，可以在石化区内“通行无阻”，加上其完美的使用功能、同类产品中最高的性能，注定了MTP850Ex将成为大亚湾石化区的新宠。

我在大亚湾石化区见证了Motorola四代防爆终端在十年内的更新换代，感慨于Motorola竟能将其深厚的技术积累、先进运营理念发挥得如此淋漓尽致。

这种风格，不正暗合了中国儒家哲学的精髓------“知行合一”，也许这也是Motorola—Solutions能在行业领域内一直保持领先，且占有绝大多数市场份额的原因。

此作品来源于2011摩托罗拉解决方案大奖赛
