美军旗舰军用对讲机“军刀”对讲机的拆解赏析

时间:2014-11-07 来源:中国集群通信网 作者:本站整理 点击:

  这次给大家拆解科普一下美军曾经的旗舰——摩托罗拉军刀对讲机,欣赏一下顶级的造工。这个军刀是摩托罗拉专门为军队和警察部队生产的通信设备,就是saber对讲机,这曾经是世界上性能最好的对讲机,发展到现在分为三代,一二代基本都退役了,system saber和三代的数字astro saber还有不少在警察部队和国民警卫队服役,下面就让我们进去主题吧。

  下面来一个我这台机器的正面靓照



  这台应该是三代系统军刀 system saber 估计是香港警察退役的,机壳是长刀版的,也就是可以加装加密模块的,但是机器里面没有加密模块。

       关于军刀介绍 下面引用一段介绍:

  按频段区分的话:

  分为低频机(VHF136-174MHz)和高频机(UHF400-440M,440-470M)

  低频机适合在丛林使用,高频机适合在城市使用。

  saber的军用机是带加密且支援“空中枪毙”功能,但警用就没了。

  美国陆军用的是saber1,saber2,saber3,saber system,saber astro,saber-r。

  saber1是70年代末80年代初开始装备的,saber2系海湾战争前后开始服役,现在只在少量预备役部队使用,saber3,saber system,saber astro,saber-r正在服役。

  外型区分的话:

  saber1不带液晶屏。标准型32频道,空军单位使用。

  saber2带液晶屏,支援120个通道。双列14字符使用者ID显示屏幕,左右操作按键。

  saber3带液晶屏,支援240个通道(外形和2差不多)。12按钮操作面板,支持DTMF编译码与电话通信功能,空军单位使用。

  saber system系集群机。可作为中继台使用,香港警察使用的就是system saber

  saber astro系中继机。 功能强大,可以在数码和模拟工作模式,目前LAPD警察局在使用。

  saber-r是三防军用对讲机,一般为特种部队用的。外型与SABER I/II相同,为SABER系列中可靠度要求最为严格之机种,具备耐高低温、耐腐蚀、防尘、防电、防水功能。是在saber1和2的基础上更换了三防外壳,使用专门的防水、尘电池。

  除了saber,美军还有使用ht1000,ht2000等,這2种在海豹见得比较多。当然,海豹用saber-r更多。

  saber系列是美军替代MX300r作为军用对讲机的产品,有以下特点:

  saber1:12信道,最基本型号

  saber1E:2个通信区域,每一个区域有12个独立信道,共24信道

  saber2:共10个通信区域,每一个区域有12个独立信道,共120信道,带液晶显示

  saber3:共20个通信区域,每一个区域有12个独立信道,共240信道,DTMF、带液晶显示。

  saber R系列则是在saber1和2的基础上更换了三防外壳,使用专门的防水、防尘电池。

  军用的模拟信号SABER (SYS SABER)主要是在使用频率上有区别,美军主要是使用VHF136-174MHz这一段,为了使用保密,采用亚音手段(收发不同频),但有时也会被干扰,后改用数字亚音防止窃听。但随着技术的发展目前采用数字信号SABER(ASTRO-SABER )使用数字信号传输再加上数字亚音,几乎无法窃听。

  不过美国联邦政府机构已经淘汰了SABER系列,现在改用XTS系列数字机。
        上文来自网络,下面继续上图



    侧面的按键

  再来看看背面

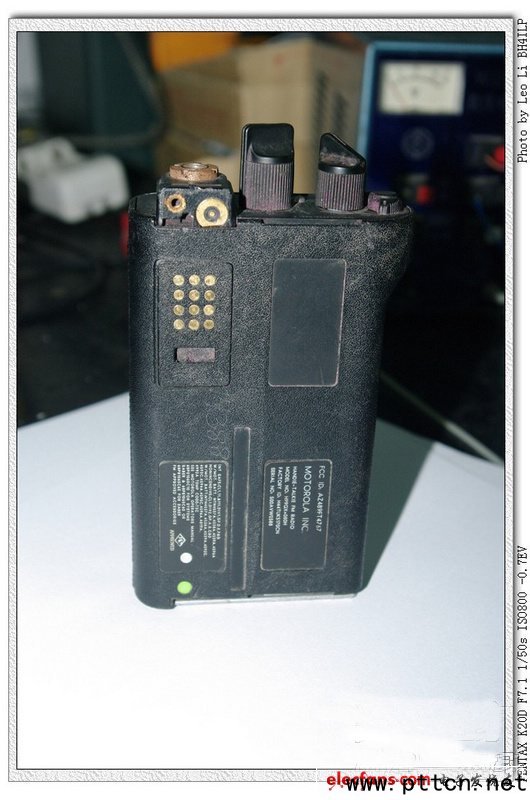

   背面左上角的触点是用来接手咪的,上面的环形触点是用来连接手咪天线的,这种设计可以做到很好的防水防尘性能,如果使用常规的插孔式接口,在战场环境下很容易进水进灰:



    继续看机顶,最左面是天线接口,中间的是信道选择旋钮,右面的是音量旋钮和电源开关,右面最边上的月牙型开关是加密开关,可以选择加密模式,如果没有加密模块可以选择倒频功能。说到倒频,这里废话几句给大家科普一下:

             因为VHF和UHF也就是超高频和甚高频,因为波长很短所以绕射能力和衍射能力穿透力都很差,而且不能被电离层反射,所以只能做直线的视距传播,因为对讲机所处的高度很低由于地面物体遮挡和天线增益小等原因,所以两台对讲机之间的直接通讯距离就非常有限,这个时候就需要在高处设置中继站,中继站的功能是,在高处接收对讲机发射的信号并且同时转发,但是中继站的接收频率和发射频率不能在相同的频率上,否则会引起自激,所以中继站的接收频率和发射频率是不同的,也就是有一个上行频率和一个下行频率,这样对讲机要跟中继站通信就需要在中继站的下行发射频率上接收信号,在中继的上行接收频率上发射信号,倒频的功能就是交换接收和发射频率,这样当两台对讲机距离中继距离较远无法打开中继且两台机器相距较近可直接通信的时候,可以有一台翻转收发频率,在原来的接收频率上发射在发射频率上接收,这样就可以脱离中继做到两台机器直接通信了。又废话了这么多……继续上图:



    机器下面的电池触点



   内部初体验



    跟外套合影一下



   侧面是序列号 和生产时间



    侧面的按键



    背面看看 可以看到虽然脱掉了外套,但是里面还穿着内衣,真正的精华不是轻易能看见的 哈哈

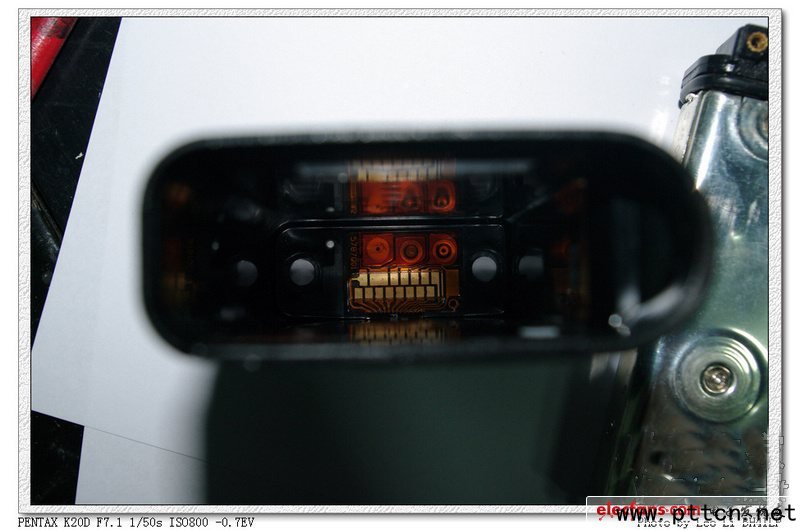

    下面的触点跟外壳里面的柔性电路板通信, 整个外壳是全封闭的 虽然不是像R刀和八重洲vx 6r vx 7r那样的潜水级防水,但是这个防水级别从各个角度用水龙头冲洗是绝对不会有一滴水进入机器内部的,可见军用东西就是不一样。话说6R的防水性能也不怎么样,我的6r让我扔到游泳池底下照样还是从背面标签下面的孔里进水了……7r的防水性能还不如6r呢……所以日本设备也就是功能花哨,真正实在的还是老美。不过话说回来,价格也不在一个数量级上,当年的军刀价格可是上千美元的东西。



  看看外壳里面的柔性电路板和触点。

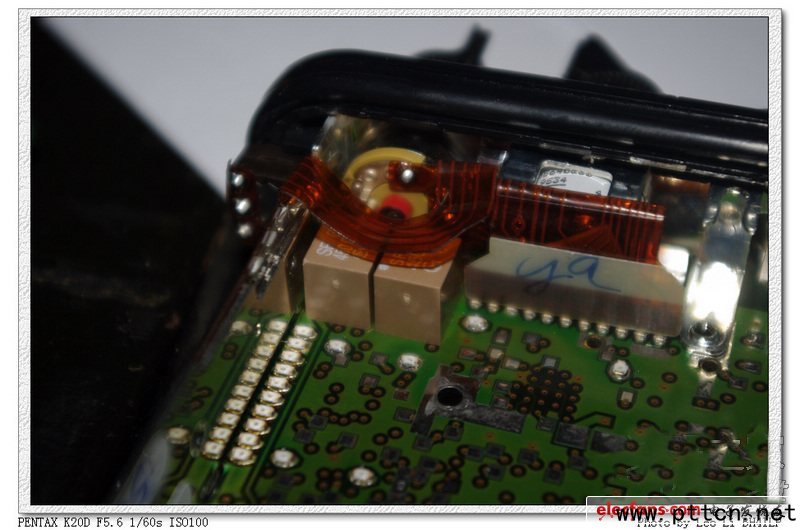

    把保护层拆掉,可以看到背部,先上几个局部特写调调大家胃口



   看着电路板的做工 元件的焊接质量 还有这个芯片的封装,全是陶瓷封装的呀,中国做电子啥时候能严谨到这个水平呀!这用料全是黄色的钽电容……日本同期的设备 马兰士c150 c450百分之九十五都死在电解电容上了……

   特写一下这两个芯片

   这个最大个的应该是cpu了吧 看看芯片下面淡淡的黄色,那是黄金走线呀!看看旁边蓝色的绕线电感这做工 太赞了!



   继续芯片特写

    上面的几个芯片特写



   下半部分特写,屏住呼吸哈,就要转身了 呵呵





   漂亮吧?最下面的 塑料块是加密模块的站位块,上面是各种功能模块。

  全是模块化设计,方便战场上快速修理,整机所有单元都是插接在主板上的,部件通用化程度非常高,跟枪械的设计理念是样的,可以非常方便的用尸体拼装。而且好多部件不同频率的机器 不同型号甚至不同代的机器都是通用的。

  全是模块化设计,方便战场上快速修理,整机所有单元都是插接在主板上的,部件通用化程度非常高,跟枪械的设计理念是样的,可以非常方便的用尸体拼装。而且好多部件不同频率的机器 不同型号甚至不同代的机器都是通用的。



    侧面在再看一眼。



   接收模块特写 这个cept 22p07sp f 就是接收机单元关于接收机 下面的NLE 后面号表示的是接收范围 那个号不一样收范围是不一样的,[list=disc]

  NLC6231A = 74-88 MHz

  NLD8180x = 136-174 MHz. Used for all of the VHF sub-splits.

  NLE9431x = 403-433 MHz. Govt. split

  NLE9432x = 440-470 MHz.

  NLE9433x = 460-490 MHz.

  NLE9434x = 482-512 MHz.

  NLE9501x = 403-433 MHz. 12.5khz spacing only!

  NLE9502x = 440-470 MHz. 12.5khz spacing only!

  旁边的蓝色的那个东西挺抢眼的,下面就看看那个蓝色东西

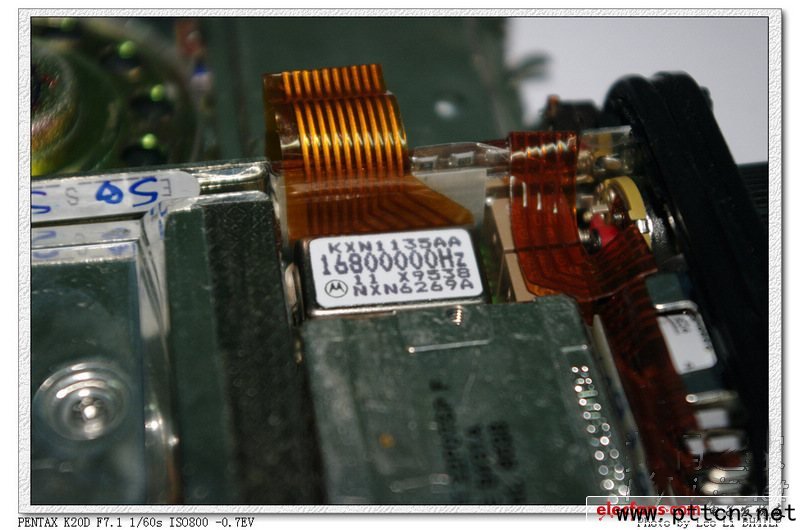

   原来是个晶振,这个是系统本振 一个有源晶振脱掉晶振上面硅胶套



   6800000Hz 也就是是 16.8MHz写那么多零就是为了表示稳定?我估计再稳定也到不了0.1ppm的稳定度…

  …换个角度看看





   看看前面的电位器啥的



    排线下面的两个方块是滤波器

  下面开始动粗哈哈



    拔下各种模块

    接收机模块

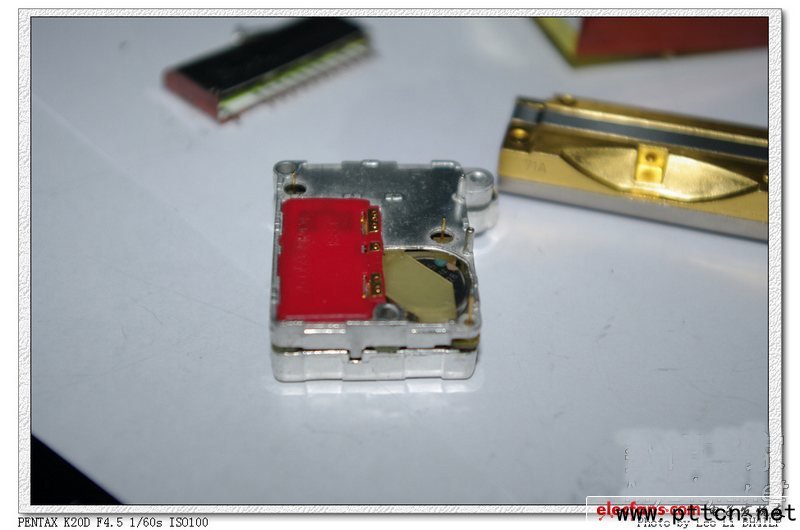

  拆开看看里面啥结构



金灿灿的



    晶振拆下来也再给一个特写吧



    晶振特写,下面是滤波器模块



  同样滤波器模块也是分频率的[list=disc]

  NLC6251A = 74-88 MHz

  NFD6131x = 136-150.8 MHz

  NFD6132x = 146-178 MHz. Used in 146-162, 146-174, and 148-174 split radios.

  NFE6061x = 403-470 MHz.

  NFE6062x = 470-512 MHz

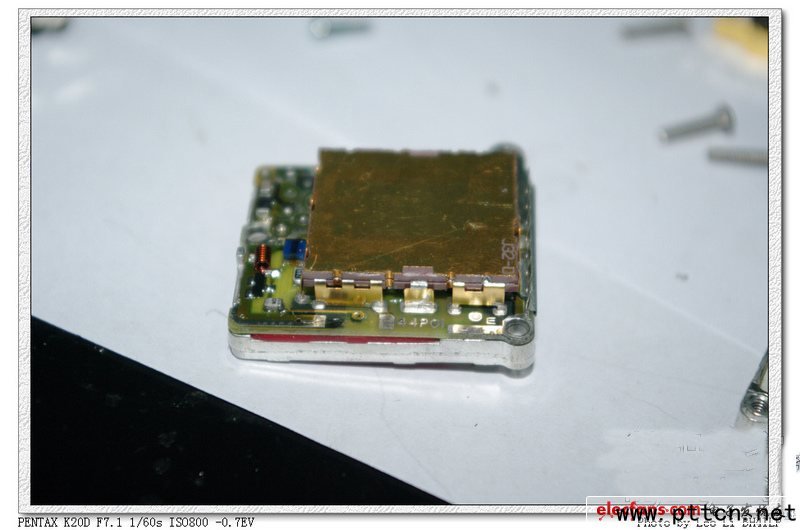

   这个是频率合成器模块也就是最大的那个模块拆开之后…… 两个金灿灿的东西很诱人呀 不知道是啥玩意……



    正面特写



  下面是最最精彩的压轴好戏 功放块 哈哈



   背面金灿灿的太漂亮了 下面华丽转身



  正面型号 这个也是有频率区别的[list=disc]

  NLC6261A = 74-88 MHz

  NLD8121x = 136-150.8 MHz High Power 6W

  NLD8773x = 146-174 MHz High Power 6W

  NLD8122x = 146-162 MHz High Power 6W

  NLD8133x = 146-178 MHz Low Power 2.5W

  NLD8123x = 157-174 MHz High Power 6W

  NLE9471x = 403-433 MHz High Power 5W

  NLE9472x = 440-470 MHz High Power 5W

  NLE9473x = 460-490 MHz High Power 5W

  NLE9474x = 482-512 MHz High Power 5W

  下面功放块开始曝光了哈 最漂亮的在这呢



   金灿灿的 陶瓷基板上面的走线都是金的



   开闪光灯的了 漂亮吧 印刷电感 高频走线 简直是艺术品



   换个角度



    看到隐约的金丝了么?

    下面标头反接 微距特写



    一根一根的金丝呀



    都是金子呀

  提个问题 为啥是裸露的硅片呢 怎么没有环氧树脂封装呢?



  全是裸硅片加金线,下面继续科普,在高频信号电路中很多新片都是没有外部封装的,直接用金线连接外部电路,这样做的好处主要是可以降低封装电容和分布电感,因为信号频率一旦高了之后,原本绝缘的东西就变得不再绝缘了,而是形成了电容从而使信号通过电容耦合到别处,另外对于高频 过长的引线、引脚都会形成电感从而破坏原有的设计参数。所以高频信号处理经常使用没有封装的裸硅片,另外在功率放大电路中不加封装也更有利于散热。

  科普结束,基本模块也都介绍完了,下面看看空主板

  看看 所有模块都是可以拔下来的……



   再给这两个滤波器一个特写 呵呵



   机身的序列号



    显示模块



    一堆残骸



   全文完 ,看完这个图片,大家有否被摩托罗拉精湛严谨的造工所震撼呢?不管你们震不震撼,反正我就震撼了。
