作者:戴忠群



▲本文作者认真阅读《电子世界》杂志,从中吸取丰厚的“营养”。


人生在世,有各种爱好,认定方向,相伴一生。当老了的时候,忆一忆年轻时的往事,别有一番情绪,回眸一笑消百愁。


每当看到这些无线电杂志和电子器件,就会想到翱翔在电子世界里的那欢乐的时光,心里涌现出满满的电子情怀,让您倍感欣慰,终身享用。


我是一名无线电爱好者,从小酷爱自己动手鼓捣一些家用电器,从五十年代组装矿石收音机开始,组装过矿石收音机,电子管收音机,半导体收音机,黑白电视机,收录机,落地大音箱,彩色电视机,一发不可收。


《电子世界》杂志助我在浩瀚的电子世界里翱翔,《电子世界》杂志增添了我活跃在无线电星空里的“营养液”,收获满满。

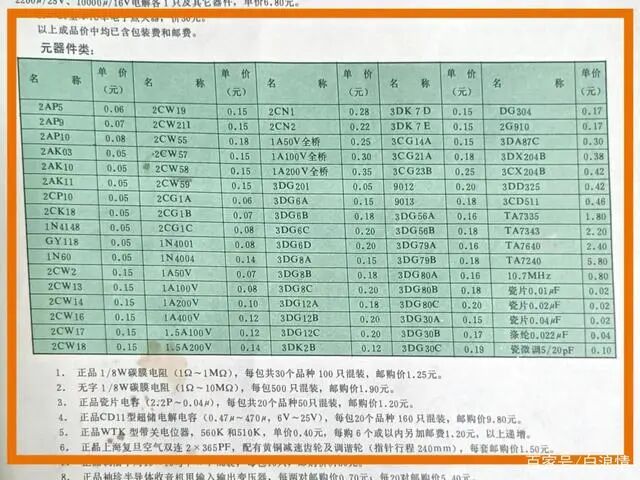

八十年代初,《电子世界》杂志每期都会刊登众多邮购信息,我也曾多次邮购些元器件和套件,极大地助我动手组装家用电器的实践活动。

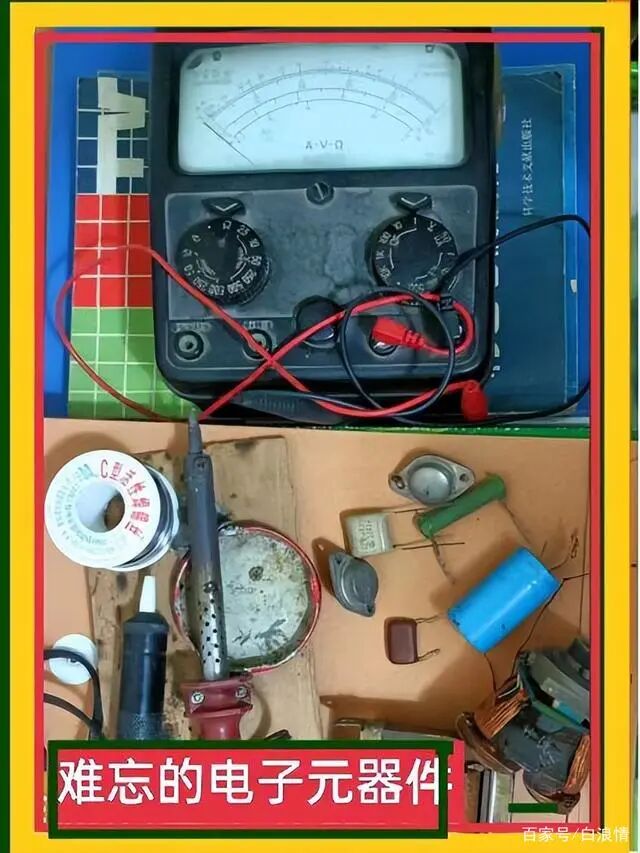

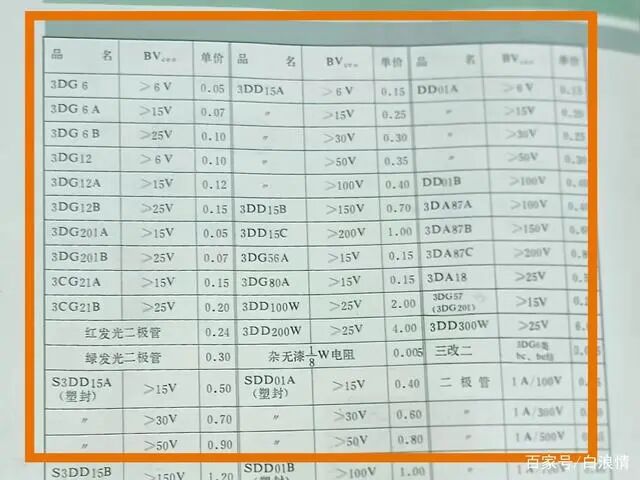

▲本文作者曾从邮购信息中购置了多种晶体管,为实践活动提供了方便。

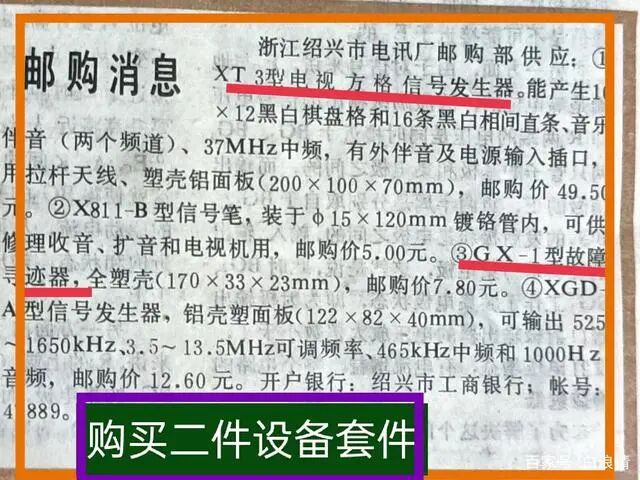

在这些邮购件中,让我特别得意的是买了些简易无线电小仪器套件,买来自己组装成功后,非常实用,一个字,爽!那次看到如下所示的邮购信息,就是一个好例子,在此向同行们展示一下,共同分享。


▲本文作者当年用此邮购消息购买了二份套件,准备动手装配自用的“无线电装备”。


本文作者先按第一套组件的装配介绍,经过细心焊接和调试,最后组装成了电视方格信号发生器。当发出的信号让电视机接收到后,我高兴得几乎跳起来!首战告捷。

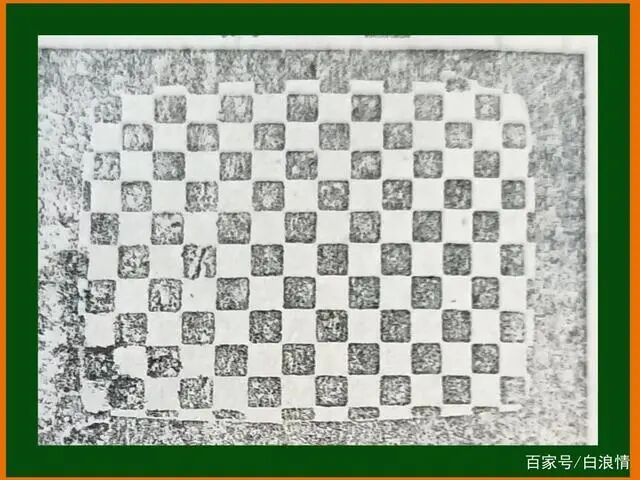

▲本文作者八十年代初,用自装的方格信号发生器发出信号,又用我自己组装的十二寸黑白电视机去接收信号,当收到这方格信号后,那种成就感无以言表,比垂钓者钓一条大鱼美多了!因为发射和接收都是自己亲手组装的,能不美吗?


装配好方格信号发生器,又准备组装邮购到的收音机“故障寻迹器”套件,根据陈有卿老师的介绍,组装成了一支小巧的“故障寻迹器”。

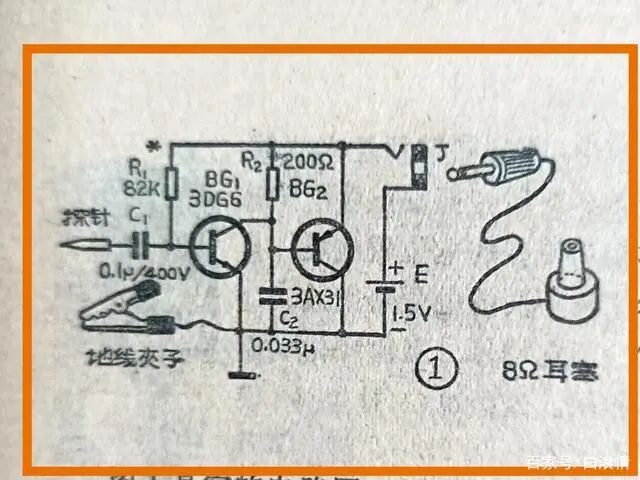

这是“故障寻迹器”的电原理图,简单实用。由于元件少,可以做成粗验电笔大小的“故障寻迹器”,便于携带。

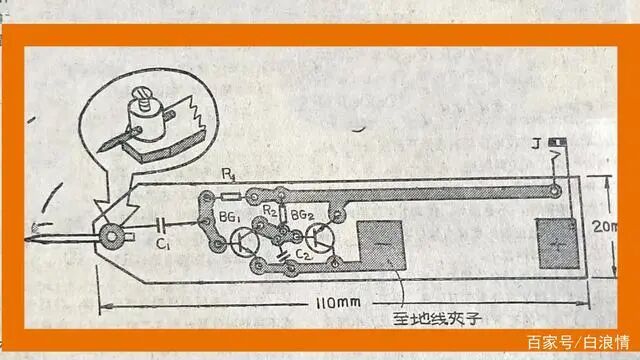

本文作者根据陈老师介绍,做了一个简洁的印刷电路板,把元件都焊接上去,探头用大号缝纫针,找一个小接线柱铜头,固定在小印刷电路板上,再借助小锣丝,固定探头,妥了!


使用前,插上耳机,用手碰探针,耳机中能听到“嗡嗡”声,表示正常。使用时先把地线夹子夹在有故障的收音机地线上,然后打开收音机,由前级逐级向后检查,用探头去碰晶体管集电极﹙电子管收音机应碰电子管的屏极﹚並旋转收音机的调谐电容,如果寻迹器耳机中能听到电台播音,说明这一级没问题,碰到那一级,听不到电台播音声,说明故障就在那一级。太实用方便了!

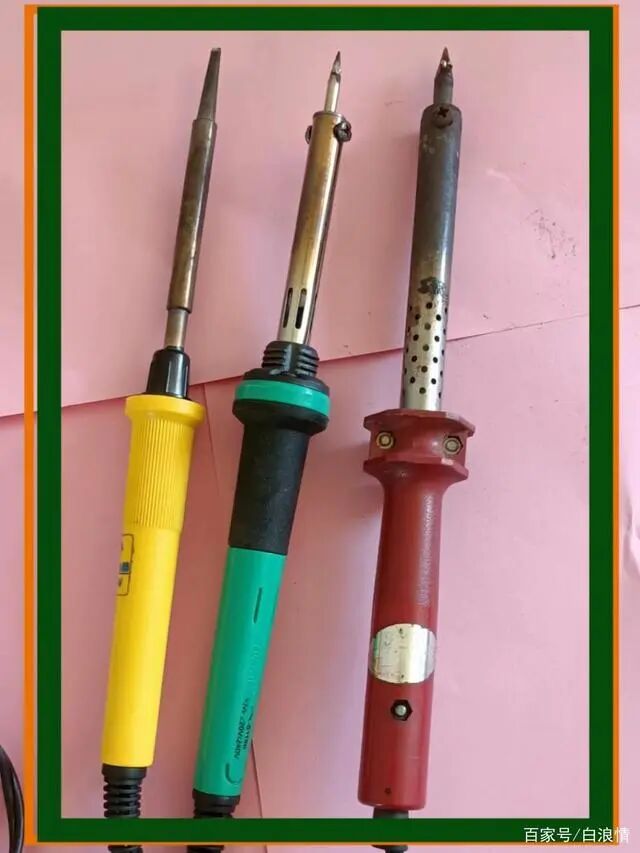

▲这是本文作者得心应手的“红绿黄”三支无线电“重武器”。


电烙铁可是咱无线电爱好者手中的“重武器”,时时刻刻也离不了它。


如何让它更方便使用,我从《电子世界》杂志上找到了周全老师介绍的方法,很实用,简单易学。


在拆卸集成电路等脚距很近的元器件时,最好是使用烙铁头带贮锡孔的电烙铁,当时我没有,就用普通电烙铁改制。

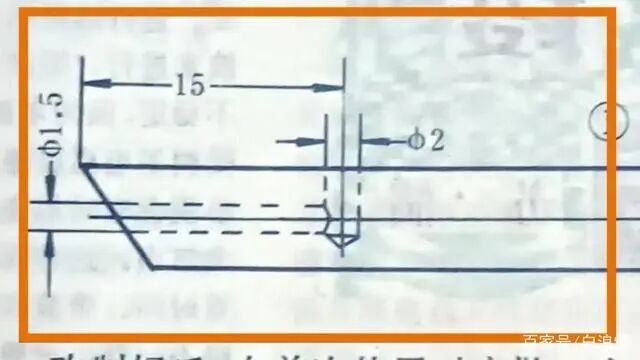

如图所示把普通烙铁头取下来,在着锡的一端斜面上钻一个直径为1.5毫米、深15毫米的小孔做贮锡孔,然后在离该端15毫米处从侧面钻一直径为2毫米的孔做通气孔,使两孔相通。首次使用让贮锡孔“吃”上锡,以保证贮锡孔不被氧化。


等拆卸脚距很近的管脚时,将贮锡孔中焊锡甩空再操作,很方便,我用此电烙铁拆过TA7193集成块,很顺!


《电子世界》杂志提供给的“营养”还很丰富,无线电爱好者朋友们!以后有机会咱们再聊,谢谢大家!


2022年8月8日
