可视化自组网通信系统——实战案例

主页（http://www.pttcn.net）：可视化自组网通信系统——实战案例

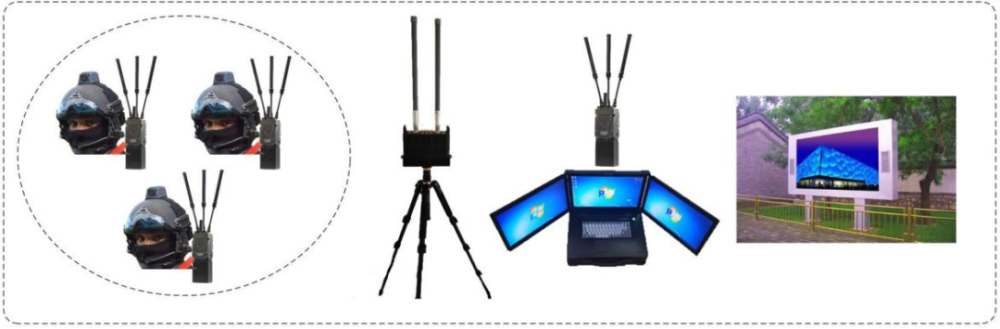

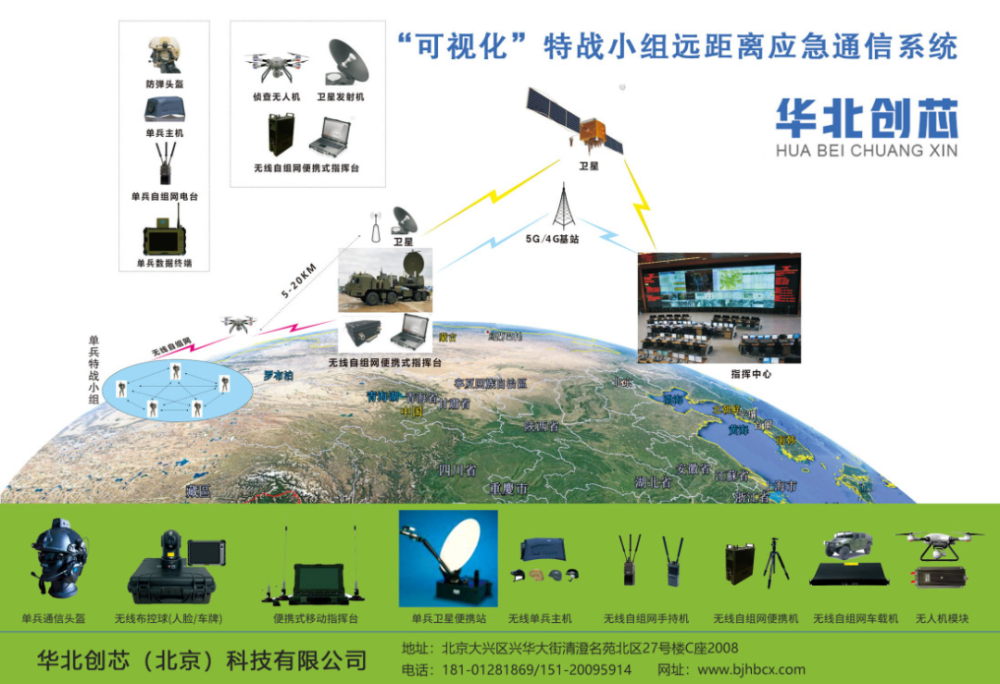

一、组网示意图

二、应用场景概述

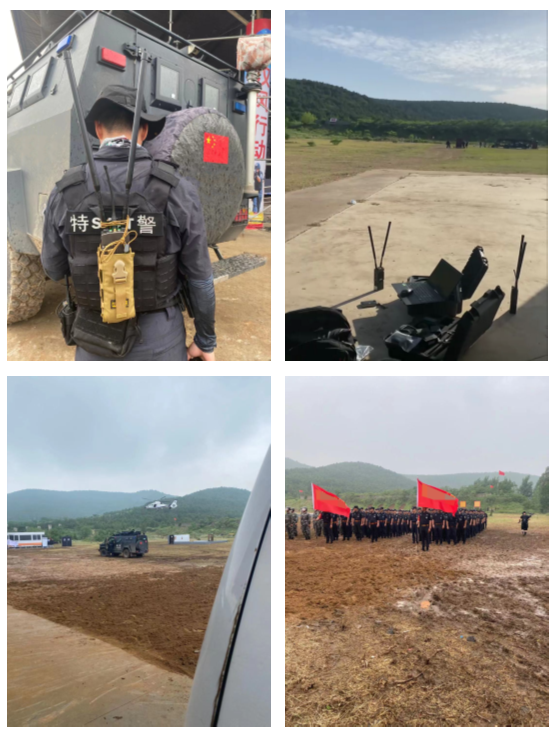

近日，某地区建党100周年汇报演练隆重举行，参加部门有：特警，消防，应急救援，民兵预备役等相关单位，参演队员们警容严整、精神饱满、斗志昂扬，按照统一指令迅速进入汇演环节。我司为其提供安全通信保障任务，将现场第一视角画面实时传输至观摩点。并圆满完成任务，获得试用单位高度认可。

三、场景应用需求

1、在演习场地中把特战队员第一视角视频传输到指挥台大屏幕；

2、根据保密要求，不能使用公网传输视频数据；

3、视频传输流畅，在演习活动中视频画面流畅，稳定；

4、将现场声音实时传输到观摩点大屏幕。

四、设备配置

五、设备参数特点

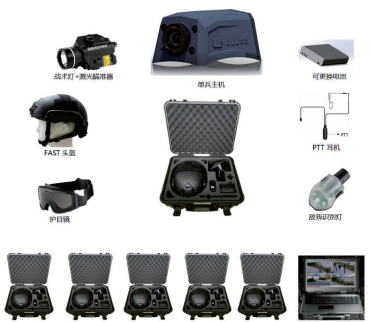

1．头盔式无线单兵设备

（1）功能特点

1、业务针对性强：产品根据武警，特警等部门实际业务需求量身定制

2、符合国标：支持国标GB/T28181协议。

3、北斗/GPS双模定位

4、PTT数字集群对讲，小组队员间相互通信

5、本地大容量存储128GB,支持连续录像不小于60小时

6、集成红外夜视功能，光敏感应，白天/夜间模式自动开启

7、快速安装：武警，特警专用魔术贴，方便安装在头盔上

8、一键开关机：带上手套也可以正常操作，操作简单

9、一键报警：战士遇到突发情况，一键报警到指挥中心，设备启动报警加密录像

10、支持VPN加密通信，双码流编码，一路码流传输至指挥中心，一路码流存储本地

11、支持4G运营商网络通信，移动/联通/ 电信

12、实时视频、实时语音对讲

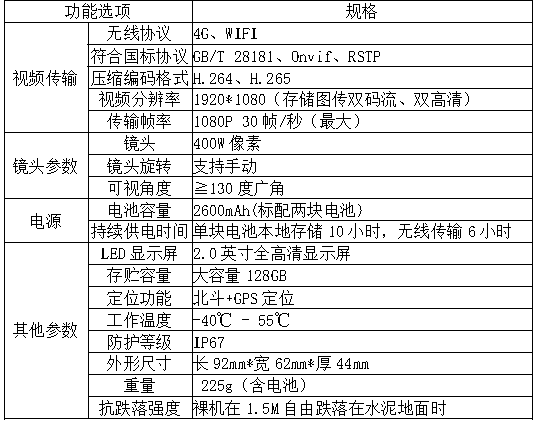

（2）规格

2．无线自组网通信设备

（1）功能特点

1、体积小，适合穿戴或手持

2、支持语音、视频等IP业务双向传输

3、支持PTT语音传输

4、动态路由功能，网络自组织和自恢复功能

5、支持内置WiFi

6、支持内置的GPS/北斗定位

7、支持串口透传功能

8、支持多设备组网，最大支持连续中继32节点

9、宽带高吞吐量，无线自组网可提供高达70Mbps的IP数据传输速率。

10、组网灵活，网状结构实现组网之间以点对点、多点对多点、人到人、人到车、车到车等多重的组网通信方式

11、优化调制方式，采用独特的COFDM调制模式，具有优异的射频穿透能力及路劲绕射传输性能。

12、扩展性，支持第三方IP摄像头作为射频源可直接接入自组网设备

（2）规格
