美国军用对讲机拆解,质量和工艺惊呆了!

时间:2022-12-18 来源:网络 作者:秩名 点击:

这次给大家拆解科普一下美军曾经的旗舰——摩托罗拉军刀对讲机,欣赏一下顶级的造工。这个军刀是摩托罗拉专门为军队和警察部队生产的通信设备,就是saber对讲机。

这曾经是世界上性能最好的对讲机,发展到现在分为三代,一二代基本都退役了,system saber和三代的数字astro saber还有不少在警察部队和国民警卫队服役,下面就让我们进去主题吧。

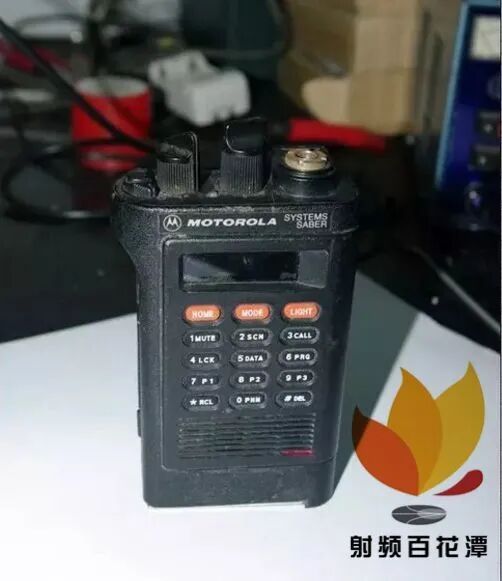

下面来一个我这台机器的正面靓照

这台应该是三代系统军刀 system saber 估计是香港警察退役的,机壳是长刀版的,也就是可以加装加密模块的,但是机器里面没有加密模块。

好的接下来开始吧,把外壳拆掉。

内部初体验

跟外套合影一下

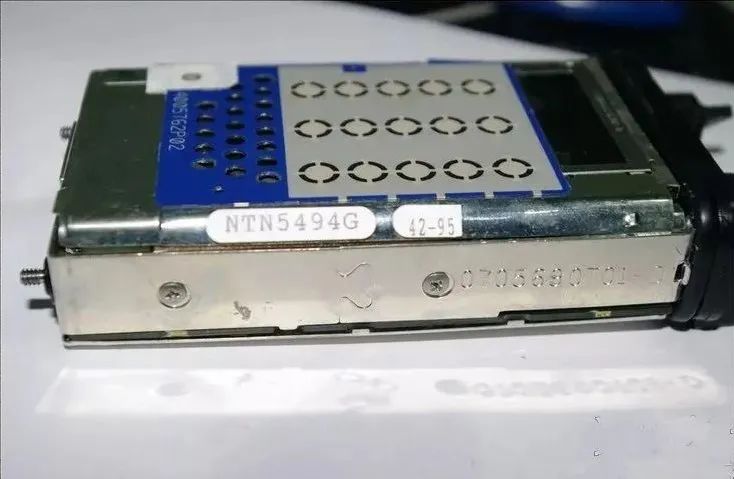

侧面是序列号 和生产时间

侧面的按键

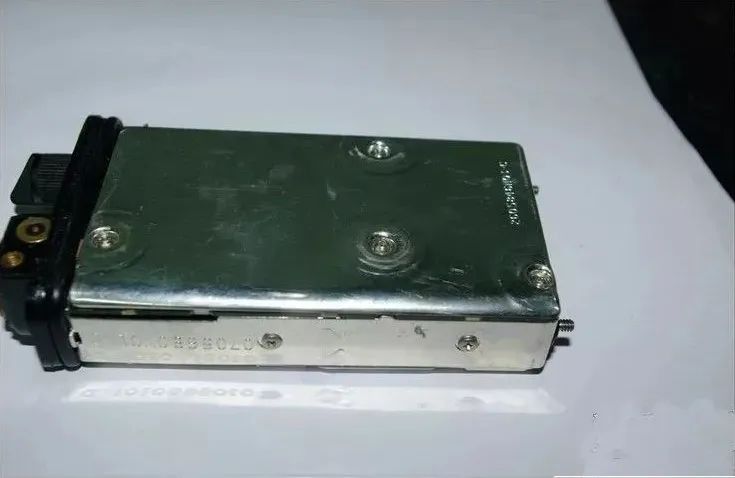

背面看看 可以看到虽然脱掉了外套,但是里面还穿着内衣,真正的精华不是轻易能看见的 哈哈

下面的触点跟外壳里面的柔性电路板通信, 整个外壳是全封闭的 虽然不是像R刀和八重洲vx 6r vx 7r那样的潜水级防水,但是这个防水级别从各个角度用水龙头冲洗是绝对不会有一滴水进入机器内部的。

可见军用东西就是不一样。话说6R的防水性能也不怎么样,我的6r让我扔到游泳池底下照样还是从背面标签下面的孔里进水了……7r的防水性能还不如6r呢……所以日本设备也就是功能花哨,真正实在的还是老美。

不过话说回来,价格也不在一个数量级上,当年的军刀价格可是上千美元的东西

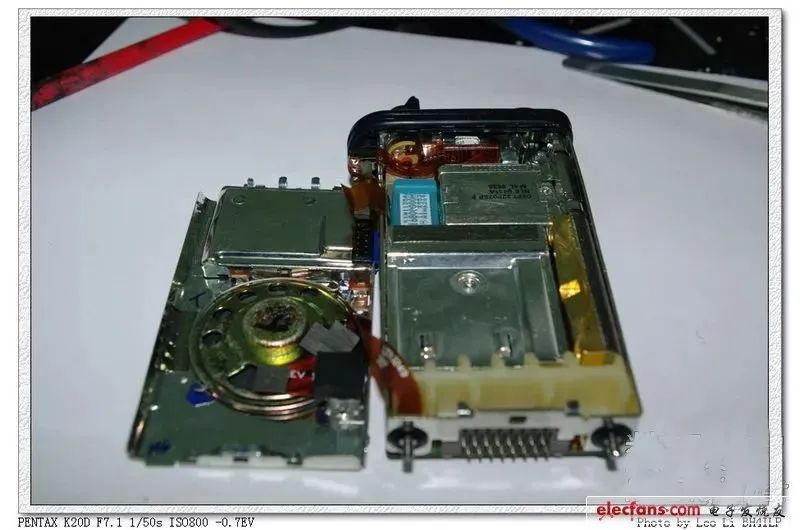

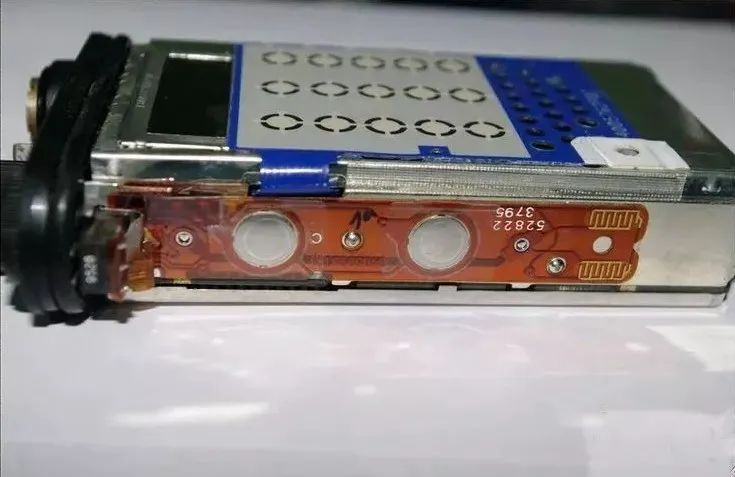

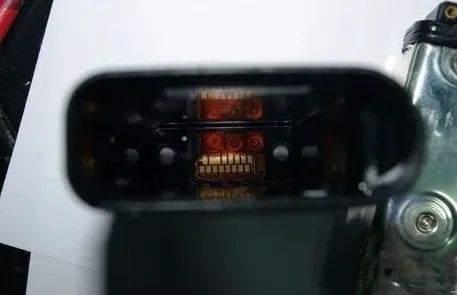

看看外壳里面的柔性电路板和触点。

把保护层拆掉,可以看到背部,先上几个局部特写调调大家胃口

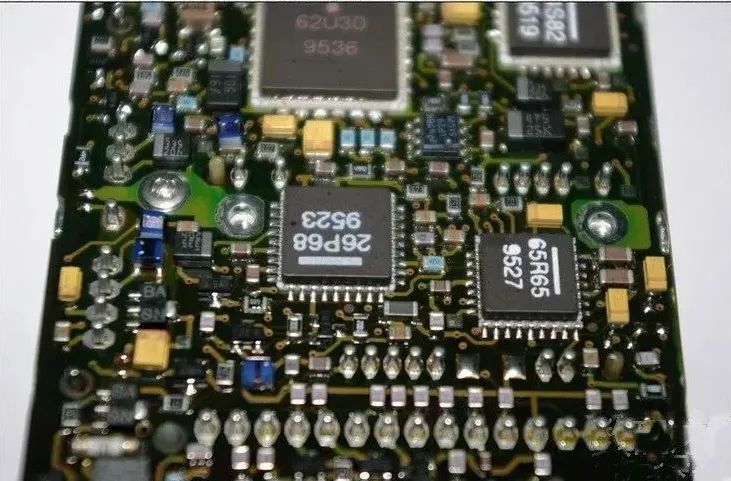

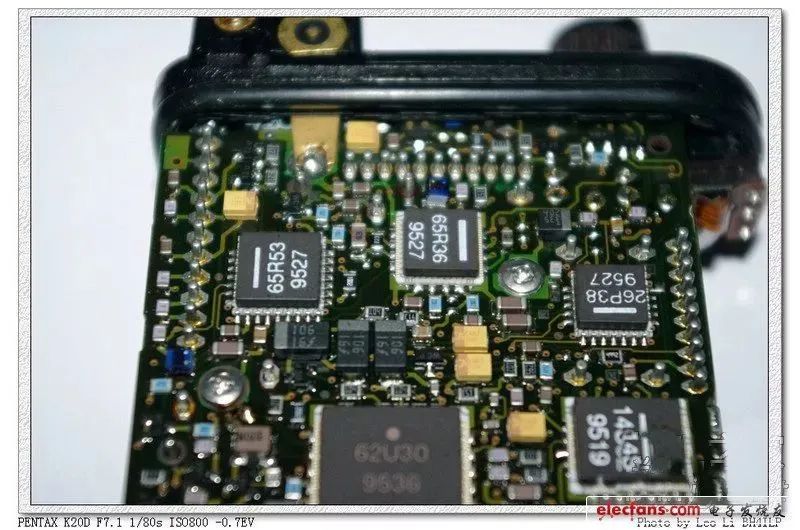

看着电路板的做工 元件的焊接质量 还有这个芯片的封装,全是陶瓷封装的呀,中国做电子啥时候能严谨到这个水平呀!这用料全是黄色的钽电容……日本同期的设备 马兰士c150 c450百分之九十五都死在电解电容上了……

特写一下这两个芯片

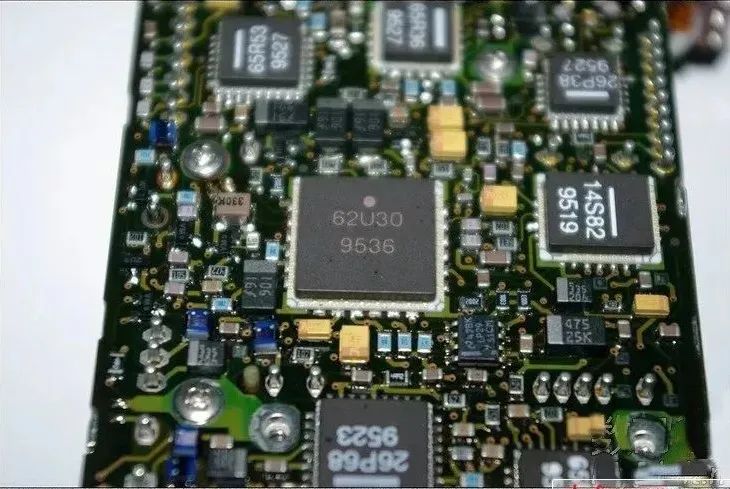

这个最大个的应该是cpu了吧 看看芯片下面淡淡的黄色,那是黄金走线呀!看看旁边蓝色的绕线电感这做工 太赞了!

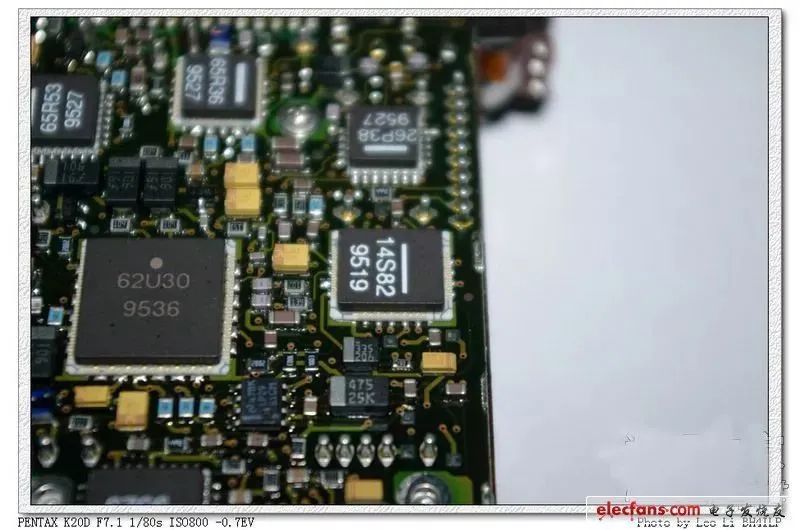

继续芯片特写

下半部分特写,屏住呼吸哈,就要转身了 呵呵

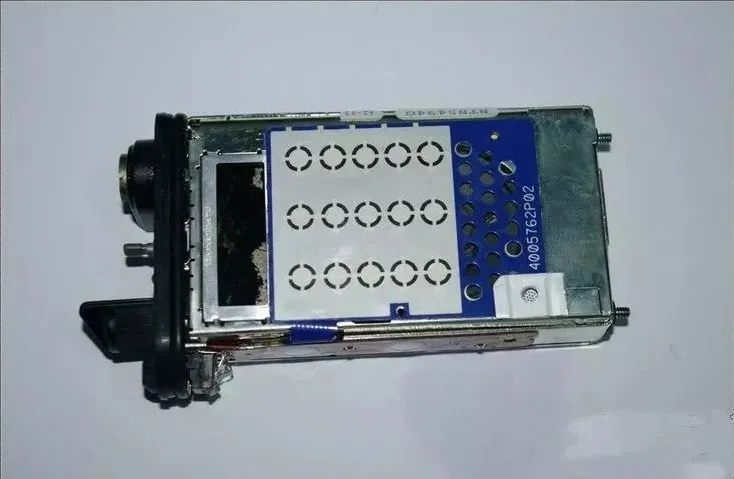

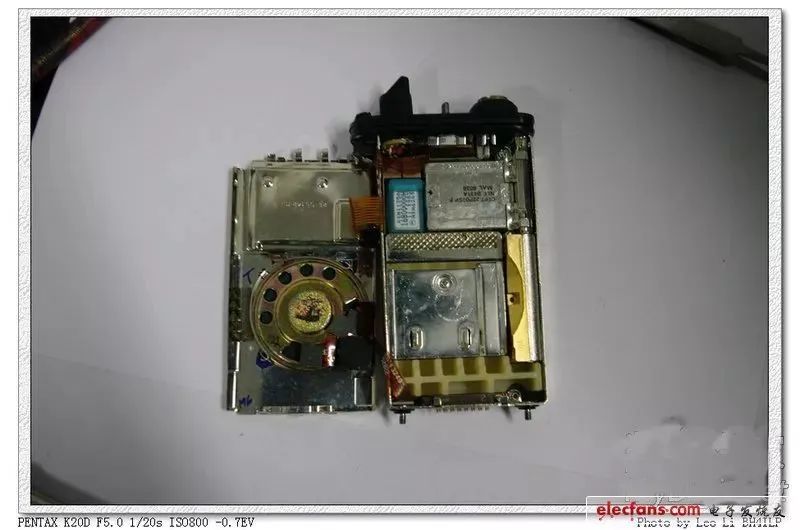

漂亮吧?最下面的 塑料块是加密模块的站位块,上面是各种功能模块。

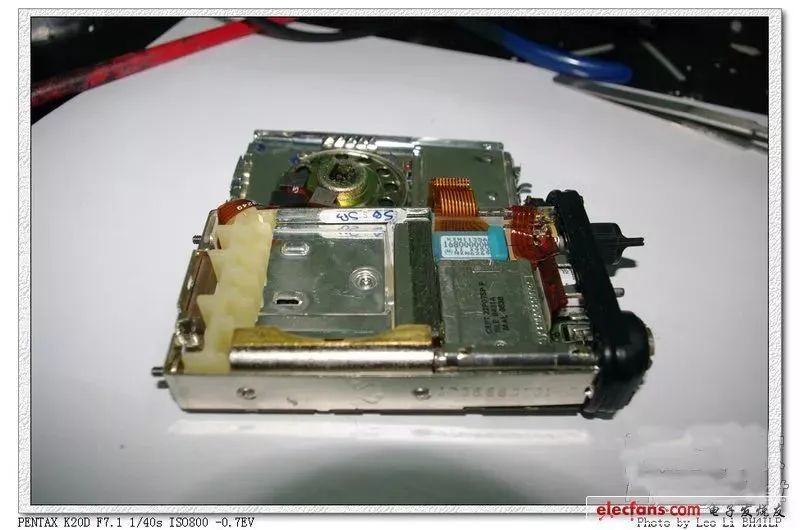

全是模块化设计,方便战场上快速修理,整机所有单元都是插接在主板上的,部件通用化程度非常高,跟枪械的设计理念是样的,可以非常方便的用尸体拼装。

而且好多部件不同频率的机器 不同型号甚至不同代的机器都是通用的。

全是模块化设计,方便战场上快速修理,整机所有单元都是插接在主板上的,部件通用化程度非常高,跟枪械的设计理念是样的,可以非常方便的用尸体拼装。

而且好多部件不同频率的机器 不同型号甚至不同代的机器都是通用的。

侧面在再看一眼。

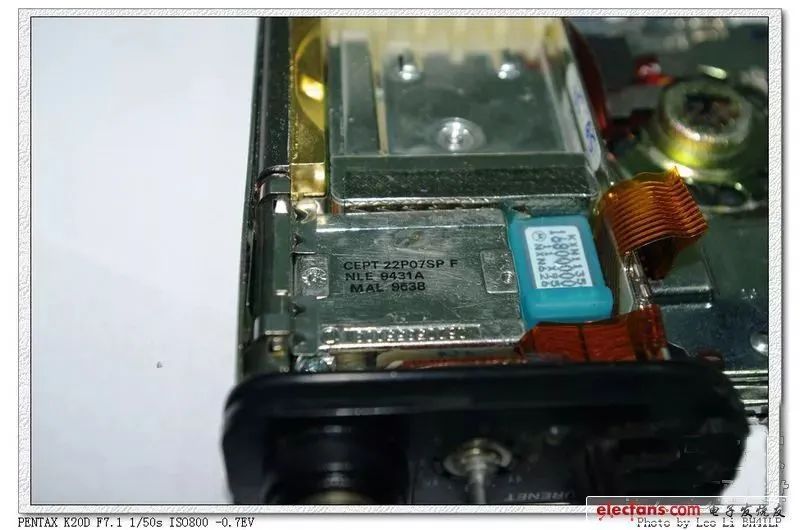

晶振拆下来也再给一个特写吧

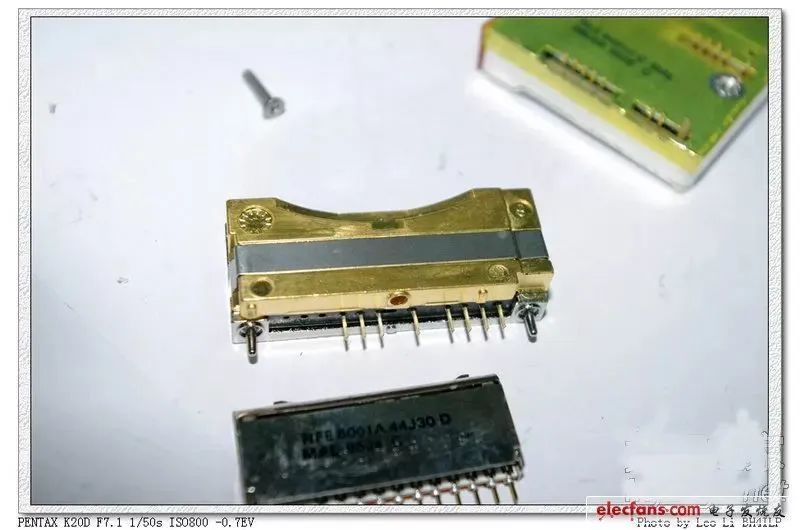

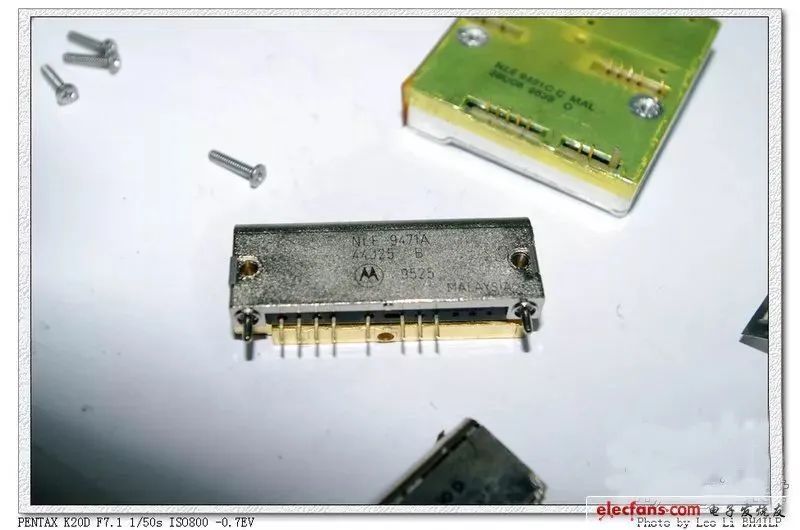

晶振特写,下面是滤波器模块

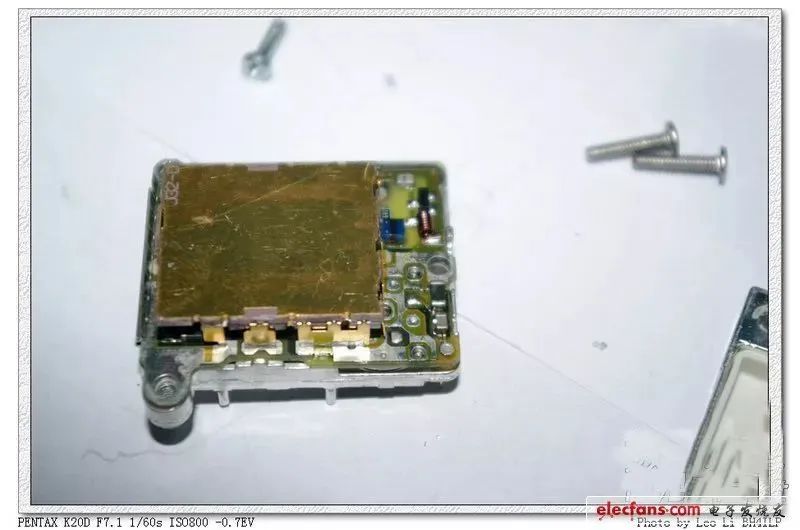

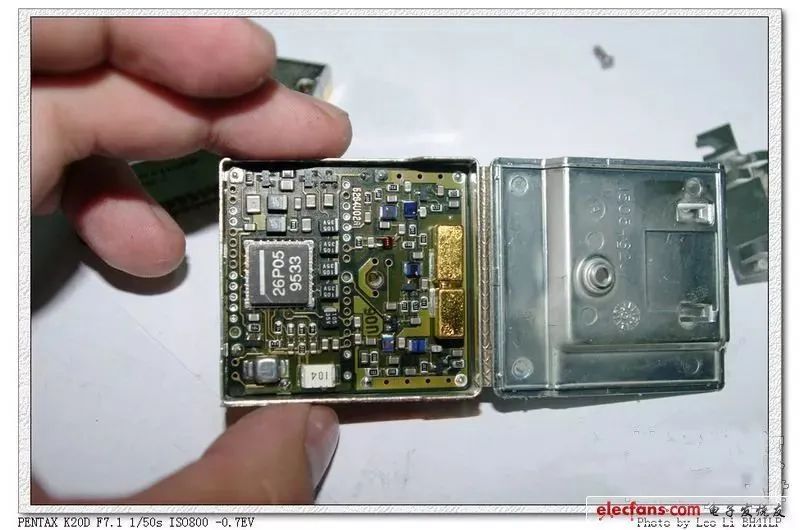

这个是频率合成器模块也就是最大的那个模块拆开之后…… 两个金灿灿的东西很诱人呀 不知道是啥玩意……

正面特写

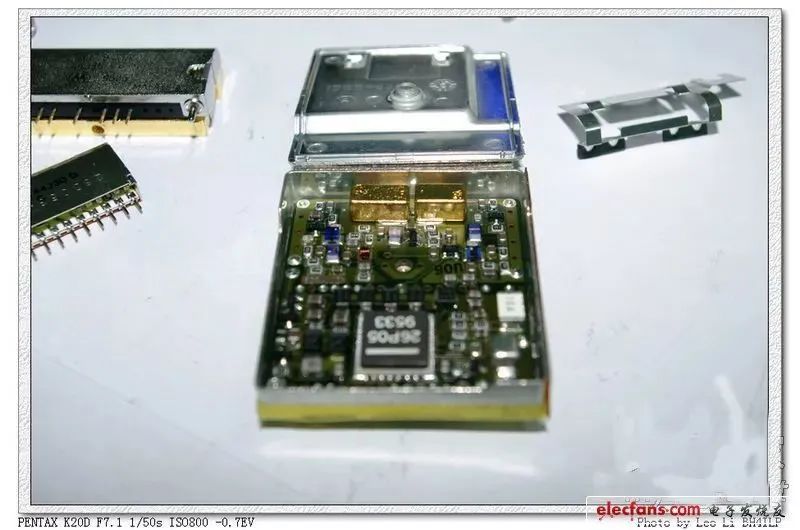

下面是最最精彩的压轴好戏 功放块 哈哈

背面金灿灿的太漂亮了 下面华丽转身

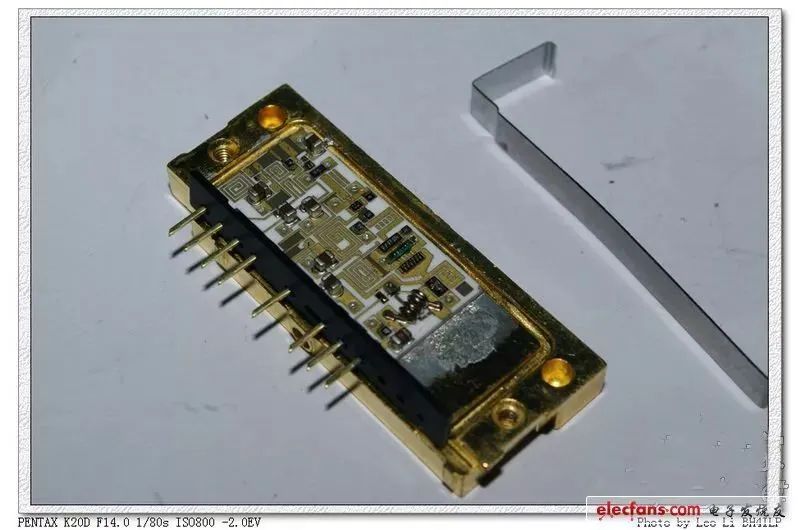

下面功放块开始曝光了哈 最漂亮的在这呢

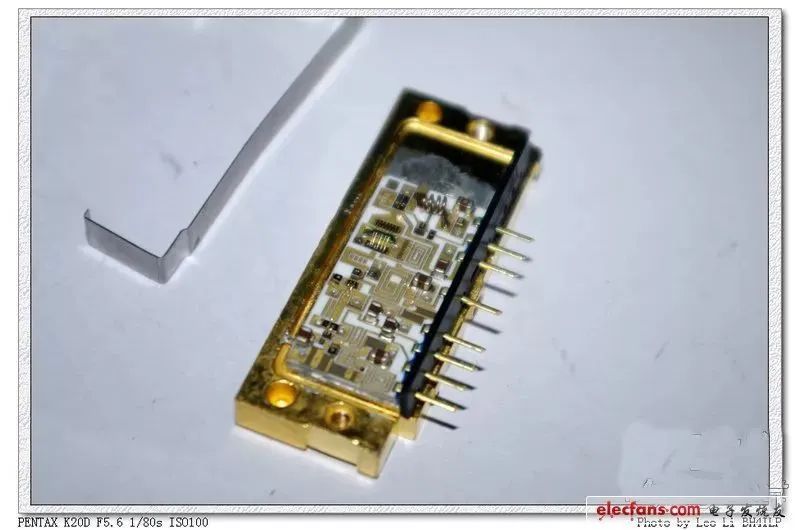

金灿灿的 陶瓷基板上面的走线都是金的

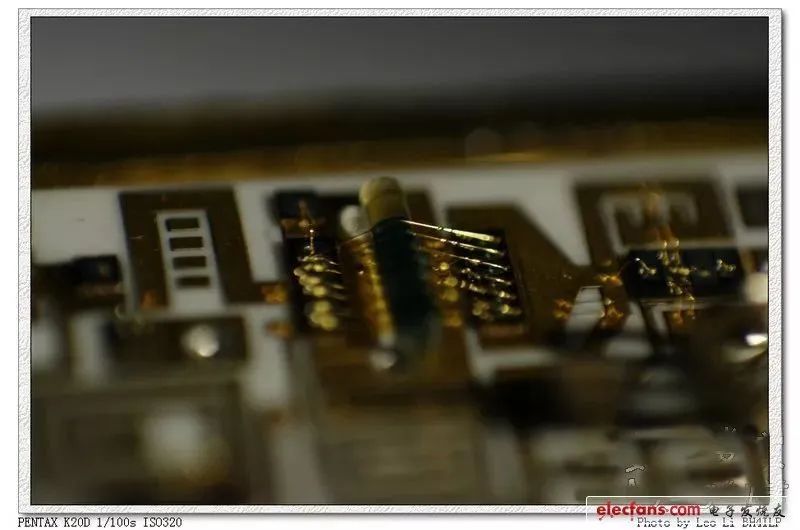

开闪光灯的了 漂亮吧 印刷电感 高频走线 简直是艺术品

换个角度

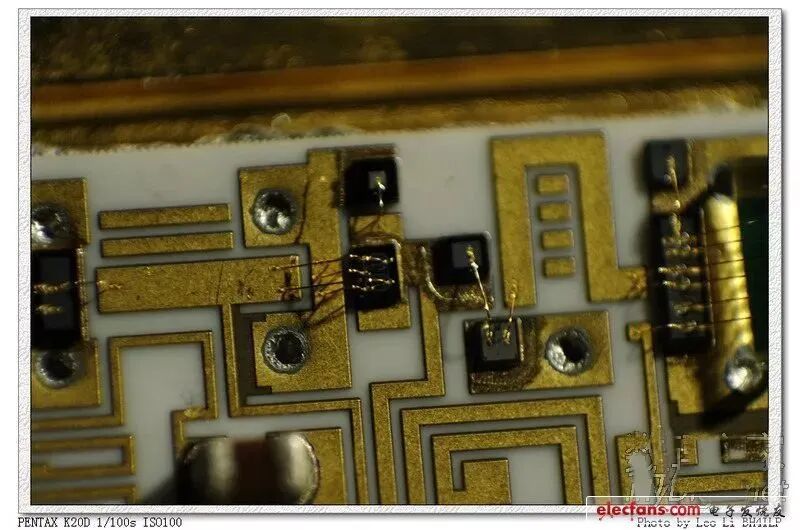

看到隐约的金丝了么?

下面标头反接 微距特写

一根一根的金丝呀

都是金子呀

提个问题 为啥是裸露的硅片呢 怎么没有环氧树脂封装呢?

全是裸硅片加金线,下面继续科普,在高频信号电路中很多新片都是没有外部封装的,直接用金线连接外部电路,这样做的好处主要是可以降低封装电容和分布电感。

因为信号频率一旦高了之后,原本绝缘的东西就变得不再绝缘了,而是形成了电容从而使信号通过电容耦合到别处,另外对于高频 过长的引线、引脚都会形成电感从而破坏原有的设计参数。

所以高频信号处理经常使用没有封装的裸硅片,另外在功率放大电路中不加封装也更有利于散热。

全文完 ,看完这个图片,大家有否被摩托罗拉精湛严谨的造工所震撼呢?不管你们震不震撼,反正我就震撼了。
