几款常用对讲机的中继台设置方法

时间:2015-06-26 来源:中国集群通信网 作者:郭安 点击:

随着时代的进步,科技的发展,越来越多的无线电爱好者加入到业余无线电爱好者行列,为自己出游或自驾增添乐趣,但是对于对讲机如何进入中继台的设置更多的爱好者是一头雾水,华安捷讯对讲机公司王总工程师告诉大家一些其中的奥妙,以便大家在遇到紧急情况时有应对之策:

中继设置方法:

以协会应急中继为例:

1.上行发射频率:434.625

2.下行守听频率:439.625

3.亚音:88.5

4.下差:5

各种电台中继设置方法:

  1. 车台:

八重州FT-1807

1,按手咪P2键键立一个新的频率

2,输入下行频率439.625

3,长按主机面板上的" MHZ SET "键进入菜单

4,旋转DIAL旋钮到43项 点" MHZ SET "键进入,旋转旋钮调出下差(减号)

5,点"DIAL"键返回菜单,旋到46项,点" MHZ SET "键进入,将下差调成5

6,点"DIAL"键返回菜单,旋到49项,点" MHZ SET "键进入,选TONE(打开哑音)

7,点"DIAL"键返回菜单,旋到52项,点" MHZ SET "键进入,将哑音调成88.5

8点" MHZ SET "键返回,长按MW D/MR键保存.

八重州FT-7800

1,按手咪P2键键立一个新的频率

2,输入下行频率439.625

3,长按主机面板上的"BAND SET"键进入菜单

4,旋转旋钮到33项 点"BAND SET"键进入,旋转旋钮调出下差(减号)

5,点"BAND SET"键返回菜单,旋到39项,点"BAND SET"键进入,将下差调成5

6,点"BAND SET"键返回菜单,旋到42项,点"BAND SET"键进入,选ENC(打开哑音)

7,点"BAND SET"键返回菜单,旋到44项,点"BAND SET"键进入,将哑音调成88.5

8点"BAND SET"键返回,长按手咪P2键保存.

八重州FT-8800

1,按手咪P2键键立一个新的频率

2,输入下行频率439.625

3,长按主机面板上的"SET"键进入菜单

4,旋转旋钮到33项 点"DIAL"键进入,旋转旋钮调出下差(减号)

5,点" SET"键返回菜单,旋到36项,点"DIAL"键进入,将下差调成5

6,点" SET"键返回菜单,旋到41项,点"DIAL"键进入,选ENC(打开哑音)

7,点" SET"键返回菜单,旋到40项,点"DIAL"键进入,将哑音调成88.5

8点" SET"键返回,长按手咪P2键保存.

八重州FT-8900

1,按手咪P2键键立一个新的频率

2,输入下行频率439.625

3,长按主机面板上的"SET"键进入菜单

4,旋转旋钮到33项 点"DIAL"键进入,旋转旋钮调出下差(减号)

5,点" SET"键返回菜单,旋到36项,点"DIAL"键进入,将下差调成5

6,点" SET"键返回菜单,旋到40项,点"DIAL"键进入,选ENC(打开哑音)

7,点" SET"键返回菜单,旋到39项,点"DIAL"键进入,将哑音调成88.5

8点" SET"键返回,长按手咪P2键保存.

艾可慕IC-2720

①打开电源,按住[PWR]1秒钟开机。

②进入VFO频率显示模式,按住[V/MHZ]键使M信道标志消失。

③选择设置波段,轻按[BAND]键频率在127、145、220、350、450、500及900兆间切换到450位置并输入439.625。

④按[V/MHZ]选择改变兆位或十兆位或步进值改变频率。

⑤按住[LOW/DUP]键,设置成DUP。差频值设置按[SET]键,选择5,按发射键存储并退出。

⑥轻按[TONE/T-SCAN]键,设置亚音频。选择TONE

亚音设置:按[SET]键直到显示88.5RT,可旋转[DIAL]旋钮改变值,设置为88.5,按发射键存储并退出。

⑦轻按[LOW/DUP]键,设置发射功率。

⑧轻按[S.MW/MW]键,使信道号闪烁,旋转主旋钮旋到要设置的信道号上。

⑨按住[S.MW/MW]键1秒钟,听到四声“BEEP”音存储完毕并自动进入下一个信道,可再进行更改频率存储。

2.手台:

八重州FT-60R

1. 按V/M键进入VFO设置模式,输入439.625

2. 按FW键,再按1至屏幕显示T。按FW键再按2键旋转右钮至显示88.5HZ

3. 按FW键,再按0键,旋转右钮至左上角显示38/RPTMOD;再按FW键,旋转右钮至屏幕显示为RPT(左上角显示为SET -)。(设下差)

5.再按FW键并旋转右钮至45/SHIFT;再按FW键,旋转右钮至5M。(设频差)

至此在439.625上方显示出T — 两个符号。

6. 按PPT退出设置菜单

7. 按FW键(右下角)二秒至左上角有三位数字闪烁。旋转右钮至想存入的信道序号,再按FW键二秒至显示MEM—IN

八重州VX-6R、7R

1 在VFO模式下输入439.625,

2按FW+0进入菜单,找51号菜单,调成负号,发射键退出.

3按FW+0进入菜单,找56号菜单,调成5,发射键退出.

4按FW+0进入菜单,找60号菜单,调成‘TONE’,发射键退出.

5按FW+0进入菜单,找66号菜单,调成‘88.5’,发射键退出.

需要提醒的是:一定要把调好的这个频点,保存到一个自定的频道中.保存好.

另:调整完毕后,进入51号菜单,调到OFF后,再进入60号菜单调到OFF.

八重州VX-8R

1、先把A Band的接受频率调整到439.625

2、长按menu,进入菜单,选择75菜单,设置差频方向(+为上差,-为下差,STMPLEX为不差),选择-下差,按一下menu键,保存,退回主菜单。

3、选择76菜单:设置差频频率,转动拨轮到50,按一下menu键,保存,退回主菜单。

4、选择78菜单:设置接收操作模式(通常设定为AUTO,自动),按一下menu键,保存,退回主菜单。

5、选择95号菜单SQL TYPE, 选择静噪编码/解码模式,转动拨盘选择Tone SQL,按一下menu键,保存,退回主菜单。

6、选择99号菜单:TONE FREQUENCY 选择目前频段的亚音值,用拨盘选择的88.5,按一下menu键,保存,退回主菜单。

长按menu退出主菜单。

如果想保存这个中继设置,长按F/W键,这个频率旁边就会,出现一个白纸一样的图标,并且有一个数字在闪烁,拨转波轮,选择自己想要的频道号,再按一下F/W键,就保存了

灵通6100plus

1、按[V/M]键进入全频模式(VFO模式)。按数字键输入439.625。

2、按[F]+[5]键选下差“-”,按[F],输入05.000,按[F]保存,屏幕显示“-”

3、按[F]+[6]键选“R CTC”,按[F],选择88.5,按[F]保存,屏幕显示“CT”(接收亚音,建议不设置)

4、按[F]+[7]键选“T CTC”,按[F],选择88.5,按[F]保存,屏幕显示“CT”

5、设置完成后,按[F]键,左上角的“001”和左下角的“F”同时闪烁,可按上下箭头键选要存入的信道,最后按[V/M]存储。记住,一定要按[V/M]键才能存储

灵通7700D

第一步:设置步进频率

按V/M切换到频率输入模式,输入频率439.625

第二步:设置下差值,以下差5为例

F键-8键-通过上下键选择“RSY -”-F键-通过键盘依次输入05000-F键保存(设置成功表现为,屏幕上方显示"-"号小方块)

第三步:设置哑音值,以模拟亚音88.5为例

F键-6键-F键选择“T CTC”通过上下键选择“88.5”-F键保存(设置成功表现为,屏幕上方显示"CT"小方块)

第四步:保存信道

按F键,上下选择频道号,按V/M键保存

泉盛大金刚TG-K4AT

1、反复按F+1,直到将手台的工作模式调整到VFO全频。

2、设置接收频率:输入439.625,再功能键F+#键,用A/B调整频道号,这里我选的是01,按C存储主频率(接收频率,不用亚音频)

3、设置发射频率:输入434.625,按F+2将亚音频标志“QT”显示出来(循环按F+2),

4、设置亚音频:功能键F+3键,A/B调整亚音频频率为88.5

5、按功能键F,#键,A/B选择频道,和刚才的一样,我这里还是用01,按D存储(用同一频道号存储发射频率,此频率用亚音频发射)

建伍TH-G71A

1、调整到VFO模式,输入接收频率:输入439.625,循环按F+#键,直至出现‘--’

2、按F+BAND,旋转顶部旋钮至菜单8,按BAND,旋转按钮设置为5

3、按F+LOW,直至显示出‘T’

4、按F+9,选择88.5亚音频

存储频道,按[F],右边一个记忆号码闪烁,旋转调谐旋钮改变成要的存入的频道,再按[MR]确认

建伍TH-42AT

1、用键盘直接输入439.625频率,也可以用频道旋钮改变工作频率

2、差频方向设定:按一下F键,再按REV键,直至屏幕显示“????---”

3、设定频差值:长按F键,再按REV键,屏幕显示频差,用频道旋钮改变频差值到5

4、短按T键,屏幕显示T,亚音频编码功能启用,长按F键直到信道号闪烁,再按T键,屏幕显示亚音频频率,用频道旋钮选择88.5

将频率存入信道:调好频率和频差,长按F键,屏幕右上角显示频道号,用频道旋钮选择希望贮存的频道号,再按MR键,频率即存入。

建伍TK-308

按住“CTC ”和“PTT”键,同时接通电源,能够从维修模式转换成频率模式,在维修频率模式下设置:

1、先设定接收频率439.625:在液晶板显示频率的状态下,按MONI键,频率的MHz位下面出现“-”,此时旋转频道旋钮,将小数点左边的频率数调整至所需频率,再按MONI键,“-”消失,此时旋转频道旋钮,调整小数点右边的频率数至所需。

2、频率调好后,按CSET键,液晶板的右侧出现频道号,选择频道号以后再按CSET键,频道号消失,此时接收频率储存完毕。

3、现在的液晶板上仍旧显示频率数,将频率数调整为434.625。按CTCSS键两次,液晶板上出现“CT”符号,按DIAL键,液晶板上显示出CTCSS频率,右侧显示CTCSS代码,选择88.5亚音频率,按CSET键,液晶板的右侧出现频道号,选择与接收频率相同的频道号,下面先按住发射键再按CSET键,频道号消失,发射频率储存完毕。

按住“CTC ”和“PTT”键,回到频率模式

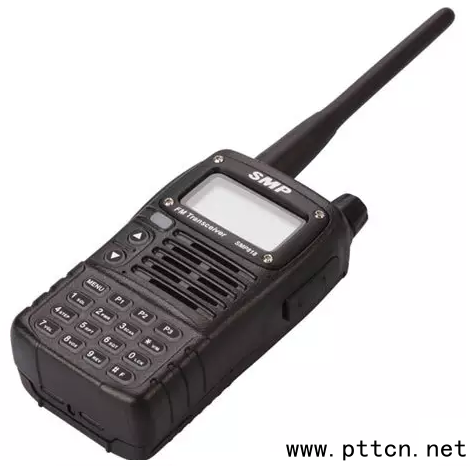

SMP818

1、按[V/M]键进入全频模式(VFO模式)。按数字键输入439.625。

2、按[F]+[9]键选择“-”,按[F],输入5.000,按[F]确认

3、按[F]+[6],按[F]选择发射亚音设置,选择“T CTC”,按[F],选择88.5,按[F]

4、按[F],选择合适频道号,按“V/M”保存频道

八重洲2R

1、按V/M切换到vfo模式,设置频率到439.625;按住h/l键一秒进入设定模式。

2、用顶部旋纽dial键选择菜单#33(rpt)

3、按h/l键进行入设定,然后用顶部旋纽dial键选择你需要的中继方式-。

4、完成设定后,用顶部旋纽dial键选择菜单#38(shift)。

5、按h/l键进行入设定,然后用顶部旋纽dial键选择中继频差5。

6、完成设定后,用顶部旋纽dial键选择菜单#42(sqltyp)。

7、用顶部旋纽dial键选择菜单tone激活ctcss亚音编码方式。

8、完成设定后,用顶部旋纽dial键选择菜单#44(tn frq)。

9、按h/l键进行入设定,然后用顶部旋纽dial键选择ctcss亚音编码88.5

10、完成设定后,按ptt键保存新设置并退回正常操作模式。

灵通9800

1、在频率模式输入439.625,按#F+6,进入后显示RX.SQL这是接收亚音,不用设置直接按#F到TX.SQL,选择CT,选择亚音频率88.5

2、按#F+0进入菜单,通过上下按钮到15号菜单OFFSET,选择“-”

3、按着进入16号菜单O.FREQ,输入5.000

4、按#F+V/M储存信道

欧讯KG-UVD1

1、在频率模式输入439.625

2、按MENU,进入16号菜单T-CTC,按MENU,选择亚音频率88.5

3、进入23号菜单,OFFSET,按MENU,输入5.000

4、进入24号菜单,SFT-D,按MENU,选择“-”






(中国集群通信网 | 责任编辑:陈晓亮)
