用RTL-SDR接收器和树莓派PI打造一款10mW业余无线电中继器玩具

时间:2020-09-10 来源:网络 作者:电台小叔 点击:

业余无线电中继器

曾经是复杂的设备组合

可以轻松填满19英寸的机架

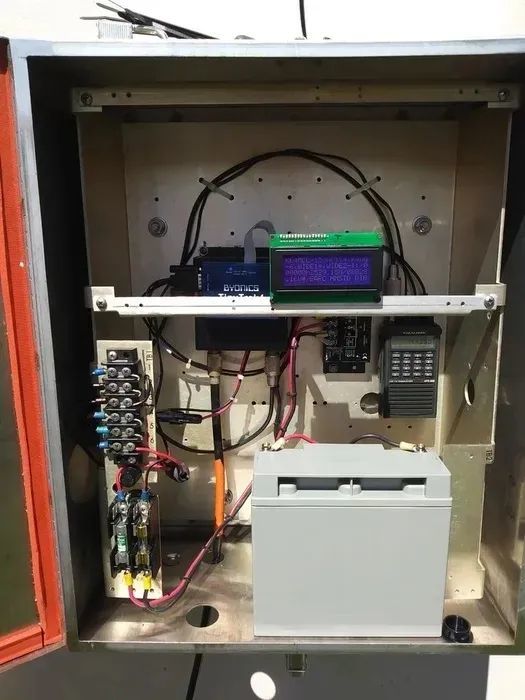

图为小型太阳能APRS数字中继站

这样的中继器会有

一个接收器

一个单独的发射器

通常是从商用电台改装而成

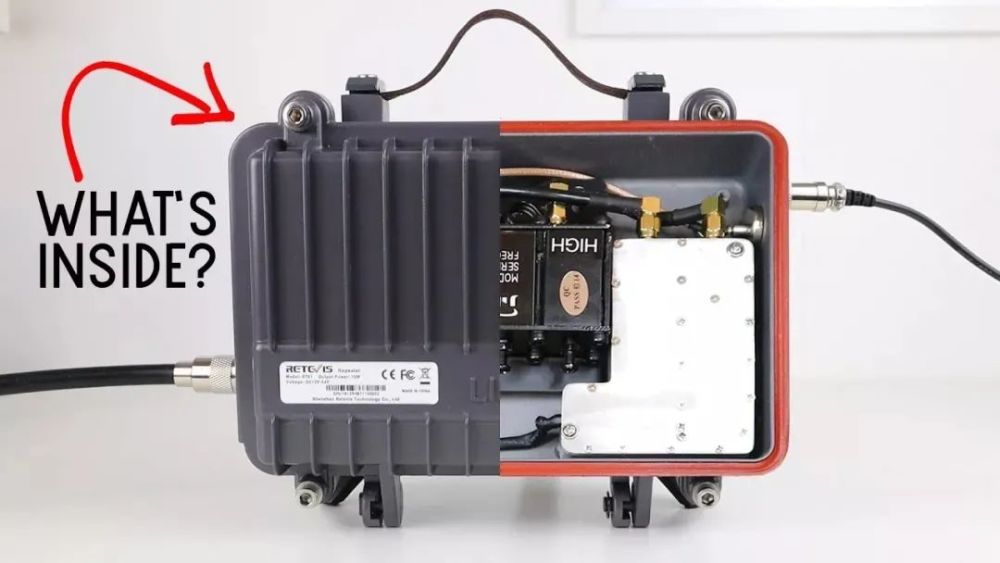

图为Retevis RT97便携式UHF频段中继器及功率放大器

同时它们还有

一个带有微处理器的家用逻辑单元

可以随时监听到信号

还有大量的滤波器

可以阻止发射器的输出信号淹没接收器

接下来

可能还有一系列的电源装置

在断电期间提供连续的工作

可能与一组相关的铅酸电池一起工作

现在的中继器已经是

商业中继器单元

大型无线电制造商

已经发现了业余无线电市场

尤其是当他们各自追求自己的

数字标准时

已经在努力提供中继器设备

以推动数字收发器的销售

用RTL-SDR接收器和树莓派PI打造一款业余无线电中继器

文:Jenny List

国际上对业余中继台的上行(使用者到中继台)和下行(中继台到使用者)频率的差也有不成文的约定,144MHz频段为600KHz,430MHz频段为5MHz,设置业余中继台时必须遵守。

在选择业余中继台频率时,应该通过一定时间的监听,确定所选频率没有经常性的干扰。当离业余中继台很近的地方还有其他业务发射台时,还需要进行互调计算,避开可能产生三阶互调的频率。

如果您想建立一个简单的中继器,却又没有装满旧电台的屋子,也没有通往大型日本制造商销售部门的热线电话怎么办?如果您是Anton Janovsky,ZR6AIC,则可以使用RTL-SDR,低通滤波器Raspberry Pi制作自己的低功率中继器。

Anton的中继器是通过rtl_sdr进行接收,csdr解调以及F5OEO的rpitx进行传输的巧妙组合。据我们所知,它没有音爆检测器或CTCSS来控制其传输,因此它可以全天候播放,但是我们怀疑这可能会在适当的时候实现。

该中继器的输出功率仅为10 mW,这更可能是玩具,而不是有用的设备,我们建议任何想要试玩的有执照的业余爱好者,在这样做之前,请先阅读无线电法规。但这是Pi和RTL棒的巧妙用法,幸运的是,它会以同样的方式启发其他人。

直接广播FM单元

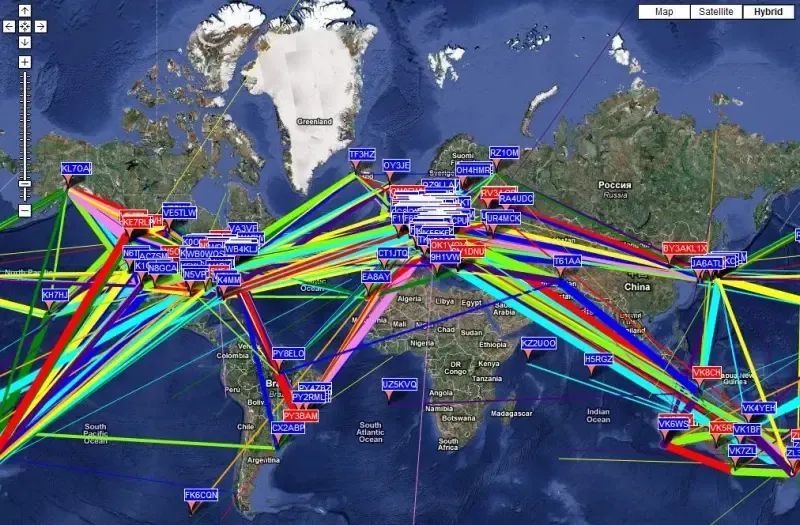

WSPR穿越大洲

传输数字电视

从以前的直接广播FM单元到使用WSPR穿越大洲,甚至还通过另一种F5OEO手段传输数字电视,我们都曾将树莓派用作发射机。

这是一个跨频带转发器。

在440 MHz和140 MHz之间转换时,双工要求比典型的同频带转发器好得多。同频直放站的大部分物理尺寸和设备都包含大型金属腔滤波器,这些滤波器可防止高功率直放站的输出饱和敏感的直放站输入。在跨带模式下操作时,这很容易实现,如本例所示,可能根本没有双工器。

顺便说一句,很高兴看到其余功能被简化为低成本和开源组件。现在已经是过去式了。


(中国集群通信网 | 责任编辑:张楚生)
