欧讯 KG-WV20

欧讯 KG-WV20 开箱测试报告

时间:2017-07-03 来源:中国集群通信网 作者:网络 点击:
1 外观篇

采用传统的彩盒包装,里面是吸塑材料做的内胆,主机、电池、充电器、天线一个萝卜一个坑地嵌在里面,出厂标配了一长一短两根天线,这点貌似现在这类机器都是这样配的,这里赞一个,让玩家可以根据自己的使用情况用不同的天线。



全黑机身,整机尺寸为 135.5x59x34 mm,重量为 300 g。

整机的上方是显示屏,下方是键盘,喇叭在显示屏和键盘的中间,做的相对隐蔽,话筒在显示屏的右下角。整体布局看上去还是比较舒服的,如果显示屏的可视面积能再大些就更好了。

全彩显示屏实际显示面积约为 1.8 寸,最上面一窄条显示呼号或者是收音机频率以及电量显示等。最底下是菜单按钮指示。中间区域分成三段,最上面为 C 区,是全国对讲(卓智达)信息区,显示信号强度等信息,中间区域是 A 区,下面是 B 区,AB 区是 UV 显示,可以显示频率、信道、场强等常用的信息,三个区域各自独立工作,并通过 BAND 按键可以切换到不同区域。

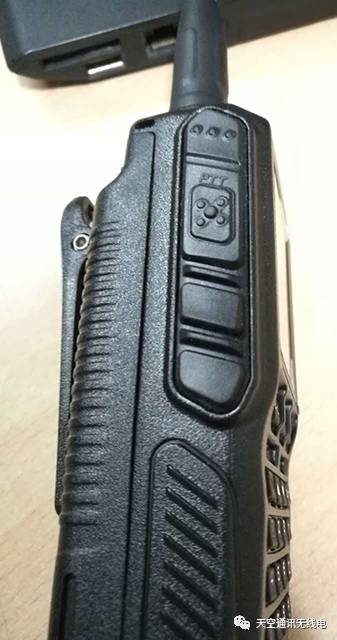

左边 4 个侧键按钮,从上到下,第二个是 PTT 发射键,其他几个可以自定义功能。

在屏幕的下方有 3 个快速按键,分别是波段切换 BAND、频率模式和信道模式切换键 V/M,以及差转功能开启键 RPT,操作非常简单。



所有的按键应该是采用轻触开关的,按下去有滴答滴答的声音,如果开关薄片选材好的话,使用寿命应该比导电橡胶强,比较喜欢这种轻触开关的手感。


厂家一共给配了两条 UV 天线,一长一短,长的为 20 厘米,短的为 11.8 厘米,标准的 SMA 公头,自己也可以配其他品牌的天线。

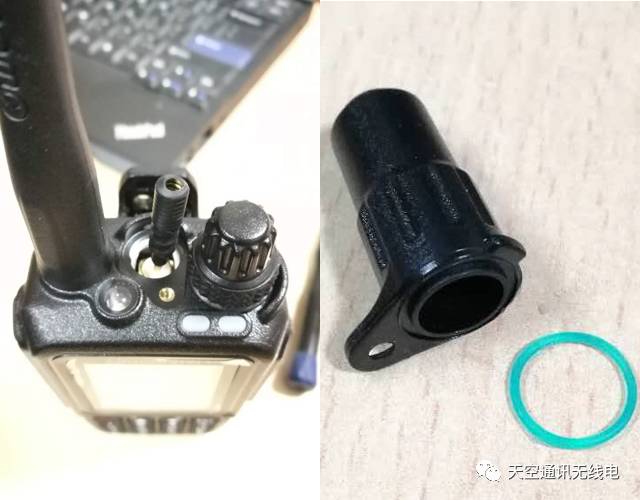

公网的天线是独立的,见下图,天线外壳还有防水胶条,正常下个雨应该是没问题的,具有一定的防雨作用。



主机配了一块 4.2 V / 6000 mAh 的聚合物锂电池,单从容量上来说还是比较大的,具体待机时间有待后续的测试,背夹是固定在电池上,电池也能单独放在座充上进行充电。充电器输入电压为 12V-DC,输出电压为 4.2V-DC,输出电流为 1000 mAh,按这个参数计算,充满电池约为 6 小时。充电器在充电时显示为红色,充满以后显示绿色。厂家贴心的为车友配备了车用点烟口充电器,但是必须要配合充电底座使用。


主机只有两个指示灯,在步进旋钮的前面,左边的是接收指示灯,当收到信号的时候,会亮绿色,右边的是发射指示灯,发射时会亮红色。个人觉得可以做成一个灯,但是厂家这样设计,肯定有他的道理。



耳机接口是标准的建伍 K 头直插接口,和常规的国产机用的耳机都是可以通用的,可以接耳机,也可以接手咪。


SIM 卡插槽在主机右下角的侧面,有一个橡胶盖子盖着,使用标准大卡,直接将缺角对里,芯片向下即可插入,插完会有滴答一声声响,表示已经到位,退出再按一次就可以拿出来了。橡胶盖应该是起到基本防水的用途。



背夹是固定在电池板上的,弹性适中,试了一下,夹在皮带上还是不会掉的,这样比较安全。主机有好几处可以挂挂绳,可以挂在背夹的两个孔里,主机背面顶部左右两侧也可以安装挂绳,可以适用不同人的使用习惯。



2 参数篇


1、工作模式


主机可以同时工作在公网UU、公网UV、公网VV 三种工作状态,并且可以同时接收,通过 BAND 键可以快速在各工作区域进行切换。


2、收发频率


我收到的这台机器 V 段可以在 136-174 MHz 范围内收发,U 段可以在 400-470 MHz 范围内收发。


3、接收灵敏度


按说明书标示 UV 接收灵敏度都是 0.25 μV,换算得到 -119 dBm,使用综测测得 145 MHz 的时候在 -122 dBm,435 MHz 的时候测得 -124 dBm,这个与说明书标注的基本一致,实际使用下来,接收灵敏度还是相当不错的。


AB 区的场强表在 -124 dBm 的时候,场强指示为 3-4 格跳动,国产机的场强表一直是无法作为有价值的参考,只能作为信号有无的指示。


4、发射功率


按说明书标注的 UHF 和 VHF 的输出功率分别是 2.5 W 和 3 W,在电池电压 3.8 V 的时候不同频率测得功率见下表:


频率 (MHz)140144145146
147148149150160170
功率 (W)2
222222.1
2.22.42.4
频率 (MHz)
400410420430
435
436
440
450460
470
功率 (W)
222.2
2.32.3
2.3
2.42.3
2.12


从上表可以看出 V 段在 160 MHz 和 170 MHz 输出功率最大,U 段在 435-450 MHz 输出功率最大,由于测试的时候电池非满电,如果满电功率应该还会有所提升,应该离官方的数据偏差不会太大,一节锂电池的电压,可以输出这个功率,算是不错了。


5、续航能力


整机在节能模式下,待机电流约为 200 mA,如果按电池容量 6000 mAh 计算,纯待机应该可以有 30 小时,在满功率的时候,发射电流约 1.8 A,那么按一般 1:9 的使用率来算,使用一天基本可以满足了。这里建议厂家直接在电池上做一个 microUSB 的输入口,这样用充电宝就可以直接给电池充电,对于外出的话,基本不用担心电池问题了,因为现在充电宝的使用率是非常高的,这样可以方便电池的续航,希望厂家可以采纳。


6、收音机


本机带有 FM 收音机功能,可以接受 88-108 MHz 的调频广播,并且可以通过定义快速键直接开启和关闭,外出无聊的时候,这个功能还是挺有用的。


3 使用篇


1、主机操作


常规的 UV 操作我们这里就不详细讲解了,我就几个有特色的功能进行一下讲解,因为官方给配的说明书已经写的非常详细,而且是中文菜单,所以一般新手都是很容易操作的。


本机的最大特色就是公网和 UV 进行互差功能,差转功能可以是单向差转,也可以是双向差转,设置非常简单,只需在第 56 号菜单里面进行差转区域设置一下,差转区域可以是 AB、AC、BC 三种方案,简单说,就是可以公网对 U、公网对 V、或者 U 对 V,UU 或者 VV 差转是不行的。设置好差转区域以后,就是设置差转模式,通过第 37 号菜单,选择单向或者双向差转模式,全部设置好了,只需要长按显示屏下方的 RPT 键 2 秒,机器就工作在中继模式了,要退出就再长按 RPT 2 秒,机器就退出了中继模式,使用相当方便。如果配合一个 UV 功放的话,就是一台超强中继了。


机器还带有语音加密功能,群组设置等功能。具体可以参考说明书。


2、软件操作


官方配有写频软件,只需要使用常规 K 头写频线,就可以对主机进行频率及功能的设置,方便了爱好者的使用。



4 总结篇


欧讯 KG-WV20 带各区差转功能是一个亮点,功能非常实用,可以将公网和其他模拟机器连接起来,比如车友会出去玩,有些人可以用模拟,有些人可以用公网,并且有效的将通讯距离进行扩展,可谓是外出活动的通讯利器。


其他公网和模拟功能基本别的品牌机器都有,没有什么太大亮点。


机器有几处有待改进的地方:


  1. 调整 SQL 的时候非实时起作用,必须退出菜单才能起作用,体验感不佳。

  2. 电池是使用 4.2 V 的,如果厂家能设计成充电宝直接充电这样可以增加续航能力。


以上只是个人的初用心得,希望更多玩家开发更多功能。
