三旺通信矿井安全综合监控系统方案



　　为了提高煤矿生产能力和安全生产管理水平，矿井要安装建设多种自动化系统，如：提升、排水、运输、通风自动化系统及供电、选煤、工业电视、安全检测系统等。这些系统大多是在不同阶段建设，处于相互独立的状态造成了，如通信线路重复投资，整体可靠性差，各系统信息不能互通，维护量大等问题。为了整合资源就需要建立统一的综合自动化系统。组建一个光纤冗余环网将地面瓦斯抽放站、洗煤厂、变电房、风压机房和井下的皮带，采煤区变电站各个子系统连接起来，根据距离的远近可以选用单模或多模光纤。除了这些，还有我们的控制层的各个控制站,信息层的服务器，视频系统也是用交换机组建了环网通过环间耦合的来交换数据。采用IEM7010千兆工业以太网模块组成综合监控系统的主干网络，不仅可以引入一体化的理念，而且为未来的扩展系统提供了高速的网络媒介。系统通过组成复杂的环形冗余网络，保证了各个子系统中设备链路畅通，对故障恢复起到非常有效的作用。



　　网络特点



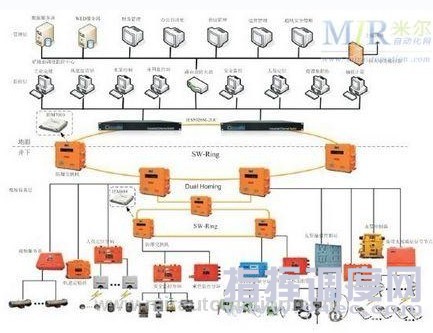

　　此矿井安全综合监控方案的网络结构由现场设备层、监控层和管理层构成。其核心网络是由SW-Ring基本组网结构中的Ring和Dual Homing构成。地面上组建的千兆光纤单环网和井下组成的百兆光纤单环网，以Dual Homing的形式将井下和井下单环衔接在一起。此种组网方式的可靠性非常的高，网络即使在两个单环及单环之间衔接处都出现光缆故障，网络也能够正常运行。在煤矿井这种可靠性要求苛刻的环境，特别适合使用这一组网方式，充分体现其优势。在监控层用2台IES5026M-2GC进行冗余，这保证了在地面能够安全可靠监控井下的设备。整个网络的核心部分采用光缆进行传输，且IEM7010千兆型工业以太网交换机模块，在EMC方面性能突出，这保证了各种数据能够安全可靠传输，而几乎不受矿井内各种机械、设备的影响。
