武汉市城市管理局无线通信指挥调度系统扩容建设方案(4)

时间:2012-07-01 来源:中国集群通信网 作者:陈晓亮 点击:

则满足上面联网要求的每套中继台联网系统最小带宽要求为601 kbps,在本方案中建设两套中继台联网系统,则最小带宽要求为1202kbps。
现在已经联网的中心主站、青山基站与东湖高新基站使用的可靠性与安全性具佳的vpn网,即虚拟专用网络。采用这种方式所有在广域网上传送的IP数据包都将由虚拟专用网络来进行处理,对整个系统来说相当于通过一个局域网来进行联网传输数据。在本期中即将联网的汉口基站与沌口经济开发区基站可同样使用vpn专网。

10 用户漫游

电台可以在多个联网的基站信道间自动漫游,自动判选信号最强的基站信道,漫游可以有两种方式,被动基站扫描和主动基站扫描。
被动基站扫描:可以通过在电台中预置电台漫游列表,电台漫游RSSI场强阈值,当电台当前锁定的基站信号强度低于RSSI场强阈值时,电台将开始被动基站扫描,直到扫描到满足场强值条件的基站信道。由于中继台在不工作的时候不发射信号,而电台需要中继台的信号才能判定基站信号的强弱,于是系统采用信标来实现这个功能,信标功能可以使得中继台周期性的在空闲时发射一小段信标信号给电台。信标持续时间和信标间隔可以在软件中编程设置,电台通过信标来判断基站信道场强值。在电台发射,接收信号,紧急呼叫,覆盖信号满足场强值,脱网模式等情况下电台将停止被动扫描功能。
主动基站扫描:主动基站扫描用在电台漫游时开始一个呼叫时或者手动开启扫描功能。例如1个信标间隔时间内电台可能从一个基站漫游到另一个基站,但是尚未锁定到另一基站时,电台发起一个呼叫,若它的先前归属基站信道没有回应,电台就会根据扫描列表开始进行主动扫描,在发现满足条件的基站信道时锁定到新的基站信道。另一种情况是电台用户通过菜单功能或预置功能键手动开始一个主动扫描。在有多个中继站信号覆盖的情况下通常主动扫描会找到下一个可用的中继站而不是信号最好的那个中继站。

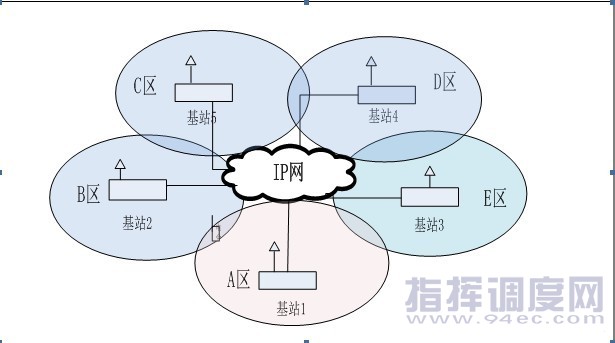

上图为漫游示意图,在本期项目中,总共有5个联网基站,电台需要在这5个中继站站之间漫游,每个基站有2个逻辑信道可供漫游。例如当一部电台守候在基站1的信道1上并开始从A区向B区移动,所有联网基站会每隔一段时间发射一个信标来使得电台能够检测到当前归属基站的信号强度,当这部电台在A区和B区的重叠区移动过程中检测到A区基站1的信道信号强度低于电台中预设RSSI阈值,那么电台将开始扫描漫游列表中的信道直到找到下一个高于该RSSI阈值的信道并且守候在该信道上,如B区基站2的信道,电台开始守候在B区基站2的信道上并且停止扫描。
当电台漫游时发现当前信道信号强度低于电台中预设RSSI阈值但是扫描没有发现符合要求的信道时,电台将仍然工作在当前信道上。电台也支持手动基站锁定,锁定基站后电台将不会进行自动漫游。在实际使用过程中可以将一组漫游列表中的所有信道的接收组呼列表与PTT发射预置呼叫设为一致,那么在电台漫游过程中,对用户来说仍然接收同样的组呼与预置发射同样的呼叫,不会因为电台漫游时,当前守候信道的变化而带来操作上的变化。

11 设备性能特点与技术指标

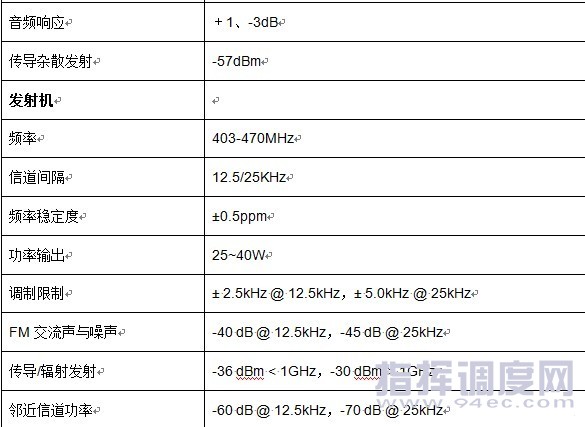

11.1 数字常规中继台

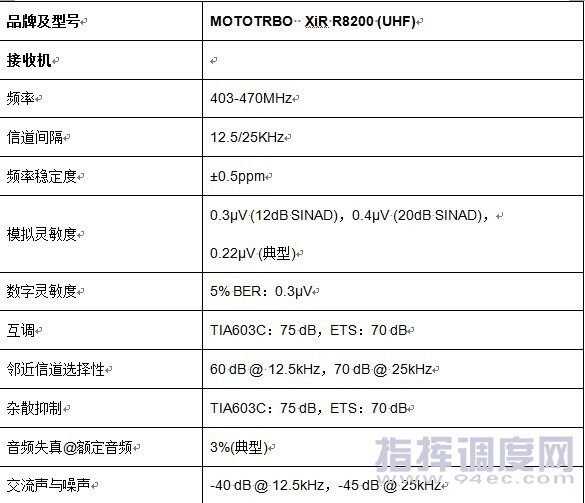

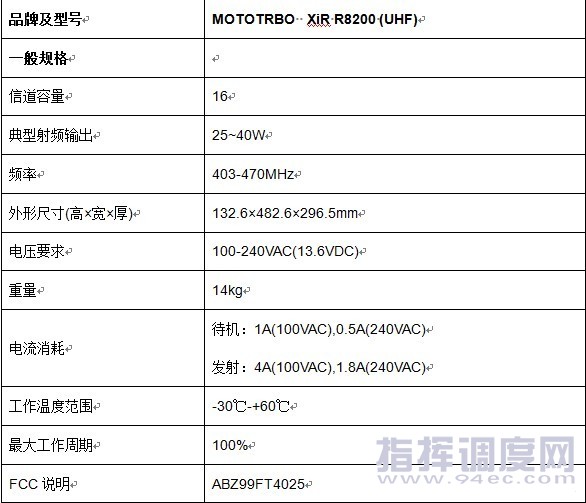

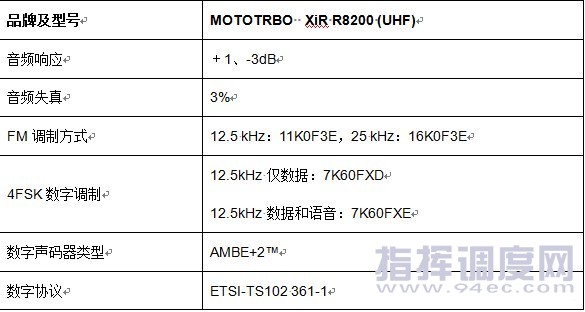

摩托罗拉 XiR R8200 中继台可以在模拟和数字模式下工作,提高网络运行效率。
XiR R8200中继台的主要特点 :
? 可为模拟或数字运行进行配制,促进模拟到数字运行的平稳转换
? 支持数字 TDMA 模式下的 2 个同步语音或数据通道;
? 采用通过 TDMA 技术,将 1 个 12.5KHz 信道呼叫容量提高两倍;
? LED 指示灯可显示开启、中继台禁用、数字模式、模拟模式、每个时隙 TX/RX状态;
? 坚固的手柄使安装和搬运更轻松;
? 100% 连续工作周期;
? 集成可充电电源,自动电池备份,在给设备供电的同时给蓄电池充电,在断电的情况下直接启动蓄电池供电,保证了系统能正常工作;
? 支持墙壁或机架安装。




688
688
688
688688
688
688
