本项目中某些区中继台站址进行了频率复用,所以进行频率复用的站址天线架设高度不能过高以免进行频率复用的基站重叠区过大而影响通讯效果。

7 信道规划

1. 联网模式

武汉城管无线通讯系统的市级网络是以龟山基站为中心,以东湖高新,青山,汉口,沌口的4个基站为分支的组成星型网络,系统提供2路支持漫游的话音信道。

2. 用户频道

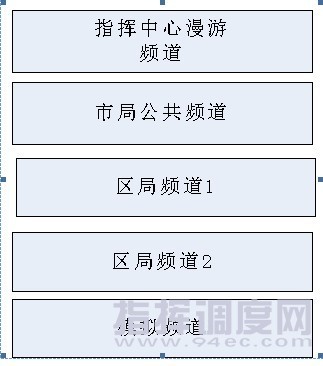

由于划分了区域,在每个电台中都有“中心区域”、“东湖高新区域”、“青山区域”、“汉口区域”、“沌口区域”可供选择。区域的功能是能够让用户不自动漫游或关闭自动漫游功能的电台时,手动选择电台工作所使用的基站。当电台使用自动漫游,用户无论选择的哪个区域,电台都可以对当前信号强度进行比较并自动选择最优信号的基站进行通讯。对于用户而言,在电台界面中将看见如下的频道:

8 呼叫功能

数字电台可配置为同时扫描多个数字逻辑信道和模拟信道,当某个数字逻辑信道发起一个单呼或组呼时,相应电台收到一个单呼或接收组列表中的组呼时,则电台用该逻辑信道响应呼叫。当某个模拟信道发起呼叫时,对应扫描模拟信道的电台,扫描到模拟信道上有呼叫,电台将转换到模拟模式下并响应呼叫。

在电台需要发起数字呼叫时,只需要键入单呼或组呼号码按下PTT键发起呼叫,另外如果在该逻辑信道发射通信录中预置一个呼叫,那么只需要按下PTT键就可以开始该预置呼叫。
1) 数字组呼:通话组可以共享一个信道,而不会干扰其他电台用户。发射端和接收端的电台都必须在同一个逻辑信道(频率和时隙)上。不同通话组的两个电台用户即使在同一个逻辑信道(频率和时隙)上,也不能相互通话。一个工作组的所有成员都可以相互通话,工作组与其他工作组的成员同样可以进行沟通。
2) 私密呼叫:电台用户可以直接与另一位电台用户进行通信,而不论其是否属于同一个通话组列表。通常,需要相互通信的电台用户可组成一个通话组,被配置为该通话组的成员。通过私密呼叫,可以在发射端和接收端的电台之间进行一对一通信。员工可以通过私密呼叫,私密地向特定管理者提示某个安全意外事件,而不是发起组呼,使全组成员都知道。
3) 全部呼叫:某个特权电台可以与同一个逻辑信道上的其他电台用户进行单向通话。特权电台利用一个特殊的全部呼叫通话组,使得在同一个逻辑信道上的所有其他电台用户(不论其属于哪个通话组)都能接收到该呼叫。这个功能特别适用于指挥中心与在同一个逻辑信道(频率和时隙)上的所有电台,而不是单独的通话组或用户进行通信。全呼的呼叫ID为16777215,不可更改。
4) 遥毙:系统管理员可通过无线信令,遥毙系统内的某个电台。被遥毙的电台的屏幕将显示空白,并且不能发起或接听呼叫。只能通过客户端软件(CPS)或另一台系统管理员电台发出的电台解遥毙命令,启用被遥毙的电台。利用该功能,可以阻止任何不当使用的电台,或使被窃的电台无法工作。
5) 远端监控:远端用户可以利用这个功能,在一段时间内激活目标电台的麦克风和发射机。从而不知不觉地在目标电台上建立呼叫,并远程控制其PTT功能,而最终用户对此却一无所知。该功能主要用于探明已开机但无响应目标电台的状态。包括诸如电台被窃、电台用户不会使用等情况,或者允许紧急呼叫发起方在紧急状况下进行免提通信。
6) 远程监测:发起方电台可以检查系统中的目标电台是否处于激活状态,而其用户不会知道。除了繁忙LED指示灯,发射LED指示灯也会点亮(以表明发送了确认消息)。目标电台上不会出现可以看见或听见的指示。目标电台将不知不觉地自动向发起方电台发送一条确认消息。如果电台用户无响应,那么可以借助检查电台功能,确定目标电台是否开机并监控信道。如果目标电台发出了确认消息,那么,发起方可以执行其他操作,如发出远程监控命令,激活目标电台的 PTT。
7) 呼叫提示:发起方电台基本上可以确保呼叫到另一位电台用户。当目标电台收到呼叫提示命令后,将发出持续的视听提示,并显示该呼叫提示的发起方。如果当呼叫提示屏幕处于激活状态时,目标电台用户按下了PTT键,那么,目标电台会向该呼叫提示的发起方发起私密呼叫。对于车载台,该功能常常与喇叭和车灯结合使用。当用户不在车内时,呼叫提示可以使车辆的喇叭鸣叫、车灯闪烁,从而告知用户返回车辆,呼叫发起方。
8) 紧急呼叫:MOTOTRBO电台允许处于危急状况的电台用户,向调度台发送经确认的紧急报警消息和紧急呼叫。紧急报警消息包含了发起方的电台ID。可以指定专用于紧急状况的回复信道。发起紧急报警和紧急呼叫的方法有三种:仅发起紧急报警、发起紧急报警和紧急呼叫、发起紧急报警并继而发送语音信号。通过客户端软件(CPS),可以配置四种报警类型:禁用、常规、静默、静默带语音。
9) 滞后加入:MOTOTRBO电台具有滞后加入的功能,当一个用户在一个信道上发起呼叫时,该呼叫中包含的数字信息,如呼叫类型信息(单呼,组呼,全呼),个人识别信息和控制信息将会周期性的在本次通话过程中在该信道上重复播送,这就使得其他电台能在该通话过程中滞后加入进来

9 IP联网

多个中继基站需要通过IP联网来完成组建通播数字常规网,满足多区范围的无线电信号覆盖。MOTOTRBO中继台在IP网络中的形式为1个中心中继台和若干远端中继台,每台中继台都需要一个唯一的IP地址。
本中继联网系统对IP链路延迟要求为最大不超过90ms,当延迟小于60ms时,在软件中设置延迟为“正常”,在60至90之间时设置为“高”。
1个MOTOTRBO中继联网系统最多可支持15个数字中继台的IP互联,考虑到以后的扩容,以15个基站来计算所需要的链路带宽。
其中主基站的所需链路带宽是最大的,假定15个中继台的2个逻辑信道都参与联网,计算该链路带宽。由官方给出的计算公式。
BWVC = 15 kbps =联网所需带宽
BWLM = 6 kbps = 链路管理所需带宽
BWIR = 3 kbps = 主基站消息支持所需带宽
BWRD = 55 kbps = RDAC消息所需带宽
链路带宽=时隙1联网信道数* BWVC+时隙2联网信道数* BWVC+联网IP基站数* BWLM+联网IP基站数* BWIR+RDAC消息带宽=14*15+14*15+14*6+14*3+55=601 kbps。
