CG202A天线调谐器试用报告

时间:2014-11-17 来源:中国集群通信网 作者:陈一凡 点击:

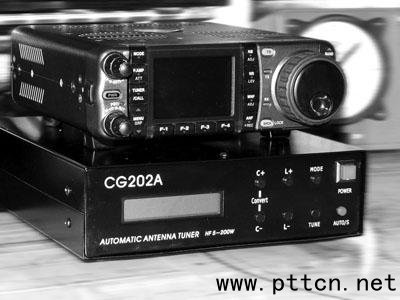

CG202A天线调谐器(简称天调)是一款国内生产的通用型自动天调, 同时它也具有手动操作模式。作为通用型天调,CG202A不需要使用数据线,非常适合一些没有配置内置天调功能或者不易搭配天调的发射机。作为室内天调,CG202A可以搭配水平天线、正V天线、倒V天线、八木天线、框型天线、宽带天线等常见正规形式天线使用。我们实测中,搭配了业余电台中常用的ICOM IC-7000/IC-718、YAESU FT-897/FT-857、KENWOODTS-50/TS-480以及专业电台Codan 9360/NGT、宝丽2050,都有很好的使用效果。


基本性能测试
我们主要测试了CG202A天调的功率计/驻波表/频率计准确程度、最大承受输入功率、最小输入功率、调谐幅度与范围。
CG202A天调的调谐分自主调谐(也称初次调谐)和记忆调谐。记忆调谐速度非常快,几乎在瞬间就能调谐到位,没有继电器频繁跳动的声音。自动调谐实测时间大部分在3~6s(对于大部分SWR<3的天线)即可完成。
测试设测试设备
R&S  NAP功率计
Bird匹配/失配负载
HP5385A频率计
NAP功率计
1.  功率计/驻波表/频率计准确度测试
由于CG202A可以作为纯功率计/驻波表、频率计监视线路之用,所以 我们测试了其功率计/驻波表性能。我 们采用一台ICOM IC-7000电台作为功率 可调的功率信号源,R&S NAP功率计作 为功率定量和驻波比检定,Bird 50Ω匹 配负载,75Ω和150Ω失配负载,电缆若干。
进行驻波比表准确度测试时,我用IC-7000电台输出30W功率、不同频率的FM调制波(稳定的功率 ), 将 CG202A 设置为手动直通状态(电容、 电感量均为零),分别在天线输出口通过高品质转换头直接与匹配负载和失配负载连接(避免使用电缆造成驻波比 变化)。由于负载都是标定阻抗的,所 以通过计算很容易知道,当连接阻抗为50Ω、75Ω、100Ω、150Ω 负载理论 驻波比为 1.0、1.5、2.0、3.0。
进行功率计准确度测试时,我们用 IC-7000 电台引出电缆在各个波段输 出不同功率的 FM 调制波,通过 NAP 功率计调校电台输出端口,达到预定参考功率水平(10W、20W、50W、90W), 撤去 NAP 功率计将引出端口功率输入 CG202A,将 CG202A 设置为手动直通状态,天线输出端直接与50Ω匹配负载连接,最终通过CG202A面板功率读数与参考功率进行比较。
测试频率计准确程度时,我们直接比较CG202A面板频率读数与电台频率,辅助采用 HP5385A频率计作为监测。实 际上CG202A的频率计显示精度 为1kHz位,主要用于频率/频段的探测,定位要求不是很高。
根据测试数据,驻波比检测很准确。频率计由于本身显示精度不高,所以基本看不出误差。测 试中,在稳定的功率下,频率计计数很准确。在SSB的情况下,如果输入功率 比较小,则频率计计数会不稳定,如果使用较大功率则没有问题。数字功率计准确度也很高,基本控制在6%的范围 内。要知道,一些在业余电台圈子里大家公认的国外名牌指针式驻波功率计的功率误差指标是10%,数字表比指针表 更容易暴露误差。功率计测试必须要在驻波良好的情况下采用较高的准确度,否则驻波较大,没有参考意义。
另外,CG202A的正向和反向功率 的数值测量修正,由经典驻波比测量线路中两个50kΩ的多圈电位器调整。
驻波比的数据也是由正向和反向 功率的数值运算而来。产品出厂的时 候,功率计的准确度与厂家调试密切相关。我们拿到的CG202A在此两电位器上均未封漆,如果用户有校准设备,可以容易地自行调效,修正功率计的误差。



2.  最大承受输入功率
CG202A 标称最高承受功率为200W SSB PEP 功率以及150W CW/FM 连续功率,我们用一个 500W的功率放大器提供较高频率的 29.600MHz/50W、100W、200W、250W连续功率输出,以检验CG202A的极限工作状态。我们使用一 个 500W/ 75Ω 的负载器作为负载,并在30W功率的情况下通过手动模式,将天调调成SWR =1.1,并让天调记忆,这样就能让天调的电容和电感有机会参与工 作。然后逐渐加大功率50W/100W功率挡,连续发射一分钟,200W/250W超 功率挡连续发射30s,发射中注意天调驻波比是否劣化以及元件损坏,可以 停止发射,用手感觉一下电感和电容 的温度。
实际测试中,50W/100W功率天调工作非常稳定,在多次200W输入时线圈有些发热,在 250W输入时天调依然能正常工作,包括功率显示也正常,只是线圈发热比较明显。由此,不建议用户使用200W以上功率。目前一般业余短波机最高功率也就200W的水平。



3.  最小输入功率
CG202A标称工作范围为5~200W,初次调谐功率为5~30W。过小的功率会使驻波比检测系统无法工 作,从而使天调调谐没有参数可依。我们在7MHz和14MHz两个HAM最常用 的波段,用IC-7000最小功率输出去尝 试启动在失谐状态下的天调,以测试 CG202A自动调谐需要的最小功率。
试验结果表明在7MHz波段,我们使用2.8W功率就能使天调识别信号,并根据原先的记忆信息调谐到正确状态,但此时驻波比表尚不能正常 工作,因此也不能进行自主调谐。在14MHz波段,我们使用7W功率,能使天调识别信号,并根据原先的记忆信息调谐到正确状态,但此时驻波比表尚不能正常工作,因此也不能进行自主调谐。当功率提升到12W水平,天调各方面显示都趋于稳定,可以实现稳定的自动调谐。由此可见,CG202A比较好的调谐功率在12~30W水平。测试中我们也将CG202A天调与CODAN的电台连 接,CODAN 9360电台在不使用数据线时,调谐信号在40~50W, CG202A一样能顺利完成调谐。

(中国集群通信网 | 责任编辑:陈晓亮)
