解析MOTOTRBO数字对讲机分布式接收系统

时间:2014-08-27 来源:中国集群通信网 作者:李家丰 点击:
摩托罗拉系统不久前推出了MOTOTRBO R2.3 版本新版软件,分布式接收系统(也叫数字判选系统 Digital Voting) 就是这一版本软件新增加的主要功能。在不增加频率资源的情况下,扩大基站的覆盖范围,解决基站覆盖的接收盲点问题,正是这一系统的主要作用。众所周知,中继台的发射功率远远大于手持对讲机(以下简称对讲机),因此会出现在距离架设在基站的中继台较远的地方,对讲机可以收到中继台的信号,但中继台却收不到对讲机信号的情况,如图1所示。

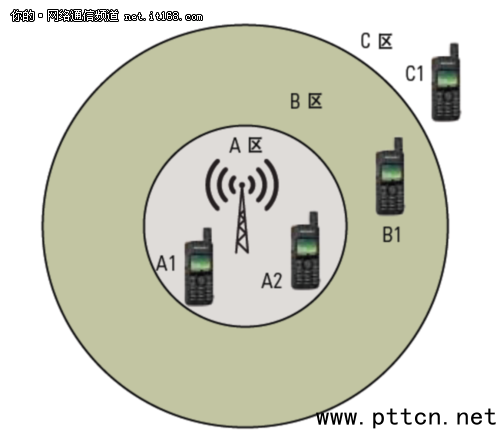

图1.中继台上下行信号覆盖区域示意图
1
图1.中继台上下行信号覆盖区域示意图


  在图1. 所示的 A 区(灰色区域),中继台可以收到对讲机的发射信号并进行中转,对讲机也能收到中继台中转的信号。对讲机之间通过中继的通话没有问题。在图1.所示的 B 区(绿色区域),中继台收不到对讲机的发射信号,但对讲机可以收到中继台的信号。如果在 A 区的 A1,A2 对讲机和在 B 区的 B1 对讲机互相通话,则 A1,A2 之间可以互相通话,B1只能听到 A1,A2 的讲话,但 A1,A2 却听不到 B1 的讲话了。当然如果对讲机在 C 区,则它既收不到中继台的信号,中继台也收不到它的信号了。

  为了解决在 B 区中继台接收不到对讲机的信号,无法中继的问题,摩托罗拉在 MOTOTRBO? R2.3 版本软件中推出了分布式接收系统功能。通过在 B 区架设一个或多个接收中继台,再通过IP网络将这些中继台接收到的信号传给中心中继台,由中心中继台选择一个最好的接收信号(包括自己的接收信号)转发,实现了更大的覆盖区域。图 2 是一个一个中心中继台加 4 个接收中继台的示意图。

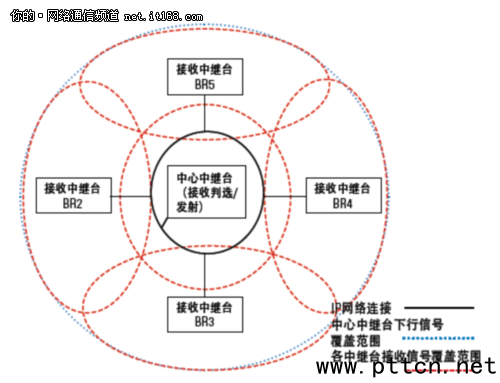

图2. 一个中心基站四个接收基站的分布式接收系统的覆盖示意图
1
图2. 一个中心基站四个接收基站的分布式接收系统的覆盖示意图


  因为分布式接收系统中各接收基站中继台的接收频率和中心基站中继台的接收频率都是相同的,中心基站中继台只需要进行判选和转发,因此它的另一个好处是当对讲机从一个接收中继台覆盖区域漫游到另一个接收中继台覆盖区域时,语音不会中断。

  分布式接收系统同样可以用于 IP 互连系统,Capacity Plus智能信道共享系统,Linked Capacity Plus 多基站智能信道共享系统。

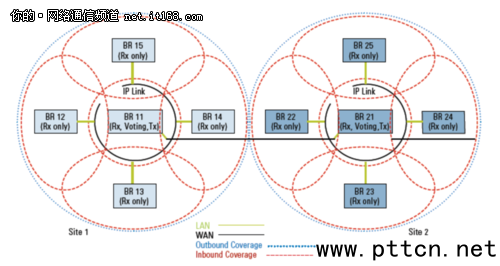

图3. IP 互连的分布式接收系统示意图
1
图3. IP 互连的分布式接收系统示意图

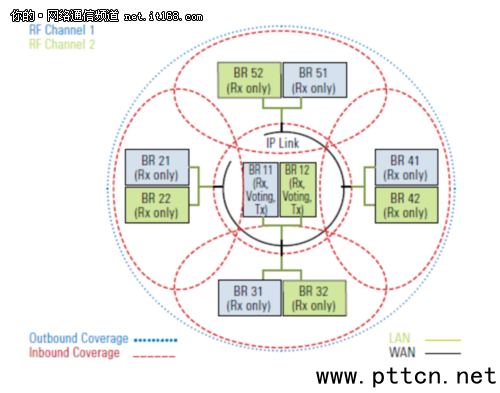

图4. Capacity Plus 智能信道共享的分布式接收系统示意图
1
图4. Capacity Plus 智能信道共享的分布式接收系统示意图

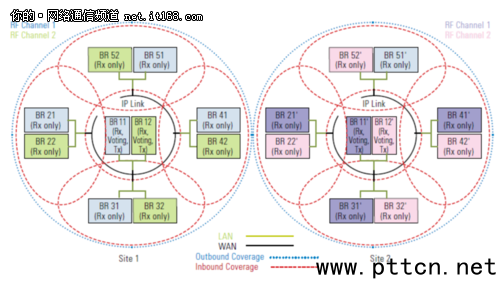

图5. Linked Capacity Plus 多基站智能信道共享的分布式接收系统示意图
0
图5. Linked Capacity Plus 多基站智能信道共享的分布式接收系统示意图

  需要注意的是,对于多基站的 IP 互连系统和 Linked Capacity Plus 多基站智能信道共享系统,每个基站的最大接收站点的数量随着基站的数量的增加而有所减少。对于 Capacity Plus智能信道共享系统和 Linked Capacity Plus 多基站智能信道共享系统,接收基站的中继台的个数要和中心站的中继台的个数一样。

  另外,所有中心站和接收站的中继台均可采用标准的 MOTOTRBO? XiR R8200 中继台,只是中心站的中继台要加装分布式接收(数字判选 Digital Voting)软件钥匙。而所有中继台都要有相应的系统软件钥匙,如 Capacity Plus 智能信道共享系统中,所有中继台(包括中心站中继台和接收站中继台)都要有 Capacity Plus 智能信道共享系统的软件钥匙。对讲机需要的软件钥匙不变。

  总体来讲,分布式接收系统的主要特点是:

  1.增加系统的覆盖面积

  2.不额外增加频率

  3.漫游语音不中断

  希望大家能够喜欢这一系统,也希望这一系统能够给大家带来帮助。
