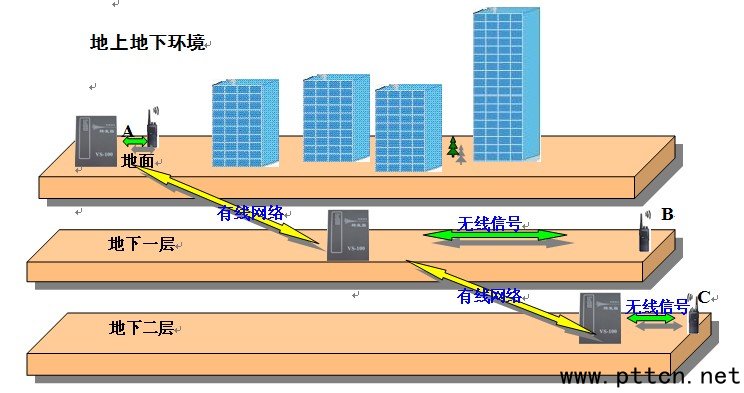

主页（http://www.pttcn.net）：威泰克斯助力国际公寓实现无线信号地上地下全覆盖 客户概况 工程名称 - 北京某国际公寓无线通讯系统覆盖项目 建设单位 - 北京某国际公寓 应用行业 - 公寓安保 主要益处 - 实现地面和地下建筑的通信覆盖 - 实现建筑内强电间、弱电间的通信覆盖 - 解决各部门日常沟通管理的难题 项目背景 随着城市人口的增多，城市建筑向上向下要空间，楼层越建越高，诸多建筑的地下人防建筑延伸到了地下三、四层，实时的信息沟通面临挑战。对讲机无线通信系统，作为现代通信设备及手段，是强化项目管理、提高工作效率、有效解决沟通不畅和管理手段单一等问题的“利器”。并且，它能保证工作人员在各种复杂的环境中，通过对讲机实现正常联络、畅通指挥。威泰克斯合作伙伴北京鑫瑞明通讯电子有限公司(以下简称“鑫瑞明通讯”)利用威泰克斯VXR-9000中继台及威泰克斯VX-428对讲机，通过有线与无线相结合，各个击破地面到地下四层无信号、高建筑物信号阻挡等问题，成功实现北京某国际公寓各部门有效沟通。 客户挑战：人防建筑深入地下四层，高层建筑阻挡通信 北京某国际公寓园区为多建筑设计，分为多个区，主建筑共4栋，每栋包括地面18层及地下人防建筑四层，均属钢筋混凝土结构。目前园区内主要采用移动、联通、固话等通信系统以及部分质量不够令人满意的对讲机产品，进行各部门的沟通管理。 该国际公寓楼内结构复杂，普通的无线通信系统无法满足用户需求。首先，保安部门所设计的特殊保安点如地下室、人防工事等地点需要做到信号覆盖、无盲点;因其人防建筑已到地下四层，普通无线系统无法实现信号的有效覆盖，这是重点更是难点。其次，由工程部管理的每栋大楼存在很多强电、弱电等硬件设施，也要考虑到强电间、弱电间和电机房的信号覆盖。此外，公寓采用集群建筑方式，单一建筑物建筑面积过大，易造成信号阻碍，不能实现有效沟通。 正因为在沟通、联系、管理等方面有诸多阻碍，急需一套能加强各点之间的联系与管理的无线覆盖系统，不仅可以进行单呼、群呼，还能实现无线监控录音等，实现无线电信号对园区内地面建筑和地下建筑的全面覆盖，使得园区的内部管理、物业使用和维护可以更加顺畅。 解决方案：量身定制，有效全覆盖 与该国际公寓沟通后，鑫瑞明通讯充分了解到了对方的需求和面临的困难。在威泰克斯的大力支持下，鑫瑞明通讯决定以威泰克斯对讲机及中继台为主体，采用无线中继台转发以及天线与电缆相结合的方法，依据400MHz频段进行设计，以实现无线对讲信号覆盖。鑫瑞明通讯计划为该国际公寓量身定制一套无线电对讲覆盖系统，通过系统设计使信号在大楼的公共部位和人员经常活动区域有效地覆盖，以达到信号清晰、覆盖均匀、稳定可靠的效果。 如何 “量身定制”?首先，由于常规无线电台发射功率小，以及建筑网络(钢筋、金属大梁等)屏蔽，无法在使用区域内实现地上地下全方位信号覆盖，这样地下车库、餐厅等功能区不能很好地与地面部门进行无线通讯。该国际公寓的地下建筑深入地下四层，若不借助其他设备，地上地下无线信号无法全方位覆盖。以地下两层建筑为例，如下图，对于无线信号来讲建筑层把无线信号分成了A、B、C三个信号盲区,所以特别使用威泰克斯VX-418开发改造的VS-100无线信号转发器来进行信号覆盖，在无线信号盲区内设计转发器个数及安装位置，VS-100无线信号转发器主要工作在信号盲区范围及信号传输距离远的无线环境当中。同时，准备两台VX-428手持台，调到已写入转发器的频率，在不同区域测试，以检测是否存在信号盲区，以便将无线信号转发器安装在最适合的位置，实现信号无盲区覆盖。对于地下三层和地下四层，也采用同样的安装模式，并与整个系统形成一体，从而有效实现了地下一到四层与地面部门的有效通讯。
其次，针对强电间、弱电间的信号覆盖问题，主要采用威泰克斯中继台和天线相结合的方式来实现信号覆盖，同时与人防建筑的VS-100无线信号转发器相结合，形成全系统的信号覆盖。

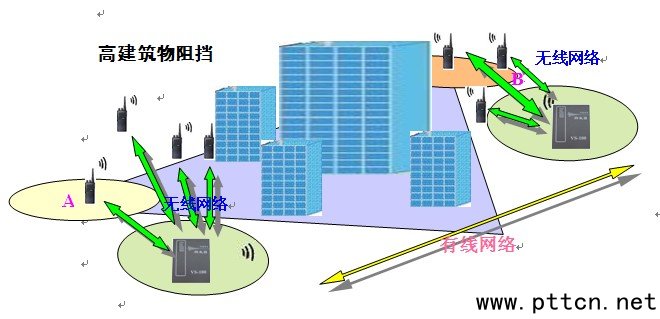

其三，因单个建筑物建筑面积太大，形成常规无线信号“大屏风”状况，造成如图A、B两部分或多部分大面积信号盲区，致使部分以及整个建筑群内无法进行常规的无线通讯。针对这一状况，无线信号转发器就可以承载两部分无限盲区的信息交换，A区常规无线设备发起呼叫，被同区无线信号转发器收到，转发器内部处理单元迅速转换压缩通过有线传送给B区转发器，经过B区转发器场强测算，判断出本地场强不足，则迅速处理并转发有线网络传送的数据。同理，逆向过程与之相同，实现盲区之间相互通讯。通过这一方案，无线信号覆盖了由于建筑物过大而阻断的无线信号盲区。 另外，针对管理部门人员管理的需求，鑫瑞明通讯使用自主研发的软件程序无线录音监控系统和威泰克斯对讲机自带身份码识别系统，可以实现管理部门对人员的实时监控管理要求。因此，为保安、物业等部门配备了威泰克斯VX-428手台50部。VX-428小巧、坚固、轻便,发射功率大(5W), 并且自带身份码识别系统，正好符合本项目要求。此外，VX-428拥有2000mAh大容量锂电池,可实现超长待机时间,再加上其超高的性价比，使VX-428成为此次项目保安、物业使用的最佳选择。 功能实现与优势：优化设备组合，满足用户需求 本着低成本、高服务和名产品、低价格的原则，北京鑫瑞明通讯电子有限公司希望以最合适的设备组合实现最高功能化和集成化，满足用户的需求。 组网方式： 中心工作频段为400-470MHz，系统由主控中继台、VX-428对讲机、220V-13.8V电源、双工器、功率放大系统、天馈线系统、避雷器等组成。威泰克斯VXR-9000中继台输出功率为50/45/25W，信号可调整，不干扰周边单位，可解决不同频段对讲机系统的通信，做到了收发异频，可兼容市面上大部分厂家的对讲机及设备，有效节约成本。且VXR-9000可24小时常年使用，无需人工操作及保养，方面后期使用。 系统功能实现： A. 中继台及链路台安装位于地下一层弱电竖井内或选择较适宜的安装位置; B. 馈线延弱电线槽进行布置，严格按照综合布线的施工标准布置。楼顶天线严格按照抗风标准设计和安装，保证天线稳固;
|
