数字IP互联方案简介与应用

主页（http://www.pttcn.net）：数字IP互联方案简介与应用

一、产品概述：

IP多站互联功能是海能达DMR的一个数字功能,它可以将多个位置分散的相同或不同频段的中继台通过IP网络连接起来,形成一个不受地域限制的无线通信网络,移动终端可以在该网络下自动漫游,实现语音和数据通信。

与传统的模拟通信系统组网相比,IP多站互联不需要租用专用有线链路(leased line)(T1/E1),节省基础建设和维护费用。

二、产品功能特点

1. 语音业务(个呼、组呼和全呼)

2. 数据业务(短消息、GPS等)

3. 信令功能(呼叫提示、远程监听、对讲机检查、PTT ID和别名等)

4. 漫游功能

5. 数模系统互联,平滑过渡

三、产品优势

1. 通过IP网络将多个分散的区域互联,实现跨区域大范围网络覆盖

2. 支持跨区域无缝漫游

3. 可轻松实现不同频段的多个中继台网络互联互通

4. 支持数据应用开发,如调度、远程诊断等

5. 可通过有线和无线方式实现数字网络和模拟网络的背靠背互联,保护用户原有投资,实现平滑过渡

四、设备需求

PDT数字中继台(RD980)

PDT数字终端(PD780/700、MD780)

交换设备

路由设备(可选)

宽带无线接入设备 (可选)

网线

五、网络结构

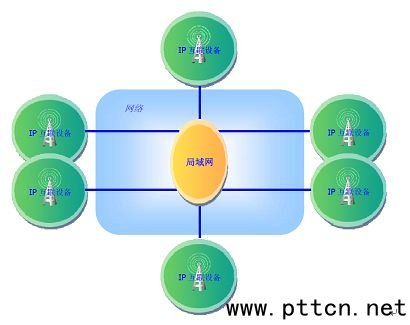

1. 局域网

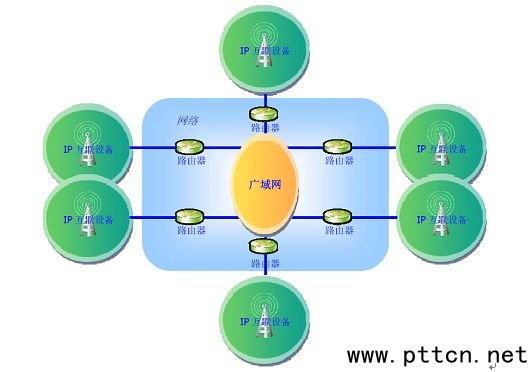

2. 广域网

六、应用案例——海能达数字IP互联方案在西北某高校的应用为例

(一)背景资料：

伴随高校改革的推进,原有精英化教育逐步向大众化演变,高校招生规模不断扩大,随之而来,高校原有的校区空间已经无法满足学校发展的需要,越来越多的高校正在建设具有新校区或者联合、兼并别的学校。目前规模较大的学校,一般在同城都拥有2-3个甚至更多的校区,甚至有些分校区甚至还在郊县或者其它的城市,各个校区之间距离空间距离遥远。

然而随着高校多校区建设的进行,校区管理方面的问题也在不断涌现,原有的管理模式已经不能适应现有的多校区建设模式,摆在我们面前的是急需解决的若干关于多校区管理模式建设的新问题。尤其是接二连三的校园治安恶性事件的发生,让“平安校园”“校园安全防卫”成为举国关注的热点问题。

如何在多个校区之间建立高效统一的管理?如何加强各个校区之间的融合?如果利用现代化高科技的方式,建立一套科学、有效,且节约人力物力,并且能将现有人力物力效能发挥更高的技防安全保卫系统,以保障校园安全,成为“平安校园”最迫在眉睫需要解决的问题。

(二)该高校需求分析

在教育部和公安部的联合推动下,各个校园开始配备视频监控、门禁等手段来加强校区的安全防卫。而如何将一个高校的多个校区进行统一集中化的管理,将所有的人防和技防进行整合,让保卫系统的沟通不受到空间、时间的限制。西北某高校走在了校园安全防卫平台整合的最前沿。

该高校是我国西北地区的一所重点高校,在所在城市共有3个校区,中间相隔距离大概40分钟车程。学校老校区占地面积广大,为了更好地护卫全校师生的安全,学校配备了大量的保卫队员,人手配备一台手持终端进行日常通信,为了扫除安全死角,老校区还建设了数台中继台。

随着两个新的校区的建立,无障碍地实现三个校区的互联互通,更好地进行统一的调度管理,提高安保的质量,成为该校新的通信需求。

经过详细的客户需求调研分析之后,海能达为该高校提供了一套数字IP互联解决方案,帮助组建了一套高效的安全防卫系统。

(三)海能达数字IP互联解决方案介绍

海能达数字IP互联解决方案,可通过一个标准IP网络链接多个单站点系统,不受地理限制,实现不间断、不受限的语音和数据通信,最多可以连接单个或者多个站点上的16个中继台,形成一个可靠的局域和广域通信网络。覆盖区域的用户可以与全球任何其他地方的用户共享语音和数据。日常工作下,各校区独立通信,各校区内一呼百应,互不干扰,校区安保领导可呼叫其它校区领导或安保人员,当有重要活动或紧急事件时,多个校区安保人员均处在联网信道,所有人一呼百应,也可分组呼叫,保障日常安保与校园活动的通信。

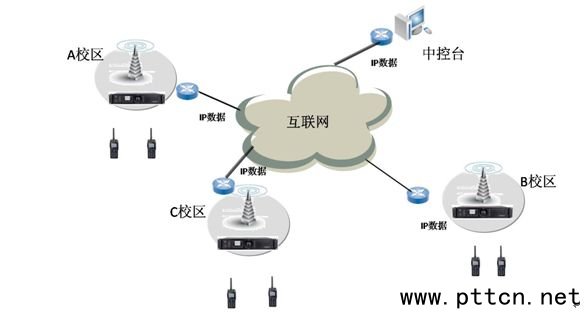

该高校数字IP互联系统组网图

系统组成：数字中转台、核心路由器、天馈系统、终端设备。

(四)主要特点：

1、系统最多支持16个中转台互联。能将不同地区的校区连接起来,进行统一调度管理。在不同的地理空间里面进行灵活的语言和数据传输,不再受到距离的限制和高楼大厦等物体的阻隔;

2、组网灵活,支持多种组网方式,可以基于局域网、广域网或者两者组合的方式建设系统;

3、支持语音、短数据业务的互联互通,既能语音互通,也能互发短信等数据信息;

4、可实现个呼、组呼、全呼及GPS定位功能,各个校区之间可单独管理,也能将多个校区进行统一的管理,同时能清晰对每个安保人员进行精确的管理;

5、统一覆盖区域的终端,无需中断和手动操作,即可自动实现漫游

(五)强大的安全保障功能,为保卫人员的安全保驾护航

该系统具有强大的“安全保障功能”。系统配备海能达数字机PD780,它具备的“手动安全报警管理”和“自动安全报警管理”功能,当使用者在遇到危险时,可以手动按下“紧急报警”键,向调度台发出紧急报警信息;当“倒地报警”功能开启时,一旦对讲机倾斜到设定角度长达一定时间后,对讲机会自动发出报警信息,如果工作人员没有进行手动干预,则对讲机默认工作人员已经发生危险,将自动向调度台发出紧急报警信息。这两项安全保障功能为安保人员设立了一道安全屏障,在紧急时候为其争取了更多的机会。

(六)客户反馈：

该校保卫处的王处长表示：校园尤其是大学校园开放度高、人员复杂、流动大,安全防卫一直是我们的首要工作,海能达的数字IP互联方案彻底改变了高校范围扩大,却无法统一管理的局面,既能统一进行管理,也能对单个人员进行精确管理,很好地整合了现有人防和技防的效能,将其发挥到了最大,也改变了意外单纯靠投入人力物力来提高安全维护能力的局面,是一套高效、经济的解决方案。
