美军单兵电台:彻底脱离基站,宽带自组网成主流(附美军在役电台

时间:2023-07-21 来源:未知 作者:陆涛 点击:
中美军队之前比较明显的装备差距,一个是人家“镜子”多,各种夜视仪、瞄准镜,步兵人均1.6台;再就是人家“手台”多,各种通讯和电子装备。但今年解放军部队的通信装备也不断升级,战斗力逐年增强。


传统的觉得能普及单兵电台说说话就了不得;后来琢磨怎么能组网,数据语音都有,就像手机一样,但那个离不开基站,需要车辆或临时架设;而现在则是如何带宽更宽,并且摆脱基站的束缚。
业界管第三种叫ad-hoc,自治的,无中心,动态拓扑,全对等,多跳,可重构自组网,无需基站,或者说每个节点都可以作为基站。战场和救灾一直是大户


美国陆军用户一直很上心,目前主要有两种无线电系统:
第一种就是大家熟知的那种“传统电台”,固定信道或者用户点对点的单通道地面和机载无线电系统 sincgars,第二种就是基于ad-hoc的移动自组织网络,美军叫 manet,也分为很多版本,单兵自组网的叫srw。
1980s以来,第一种sincgars一直是美军士兵的基本无线电系统。但能宽带上网,动态组网的ad-hoc也一直在测试,随着关键技术逐步突破,最近几年srw发展迅猛,多家公司都在搞,然后推出自己商标的解决方案,但都遵循军方manet标准,且都在JTRS联合战术无线电框架里面。
一、trellisware公司brn网络
比如trellisware公司的srw基本上成熟了,目前已经包含tire 1和 tier 2两个。

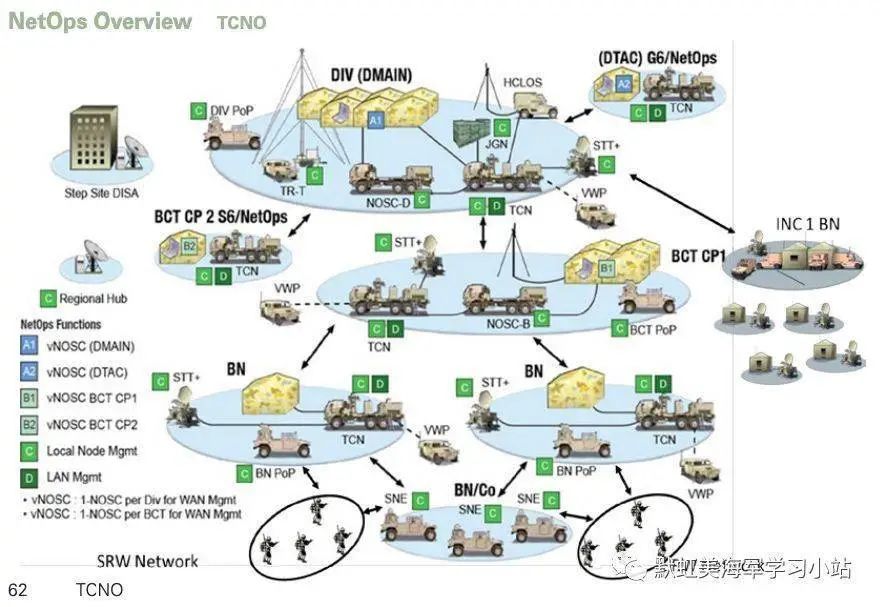

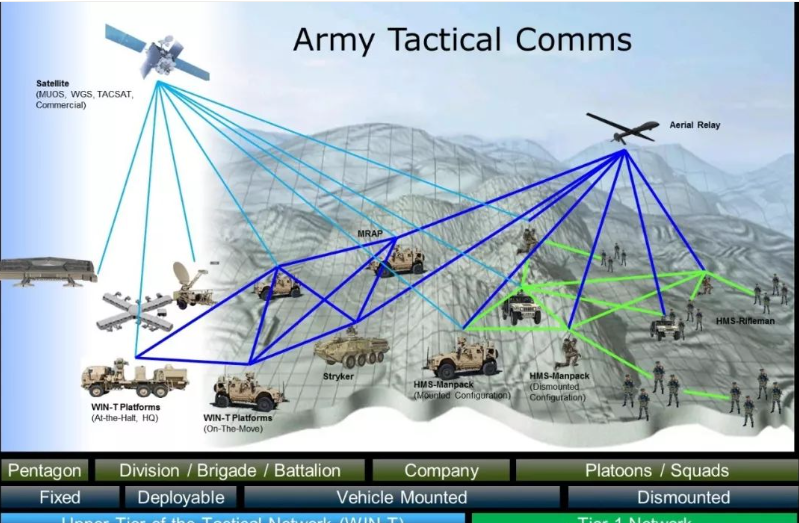

Tier 1负责连排到单兵,tier 2负责营连旅这一级别,再结合更高层的win-t网络来实现从华盛顿最高统帅到沙漠里的最底层士兵之间的数据共享

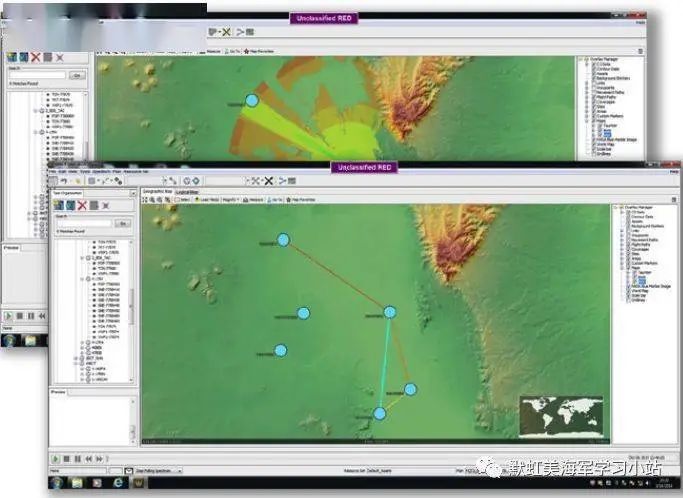

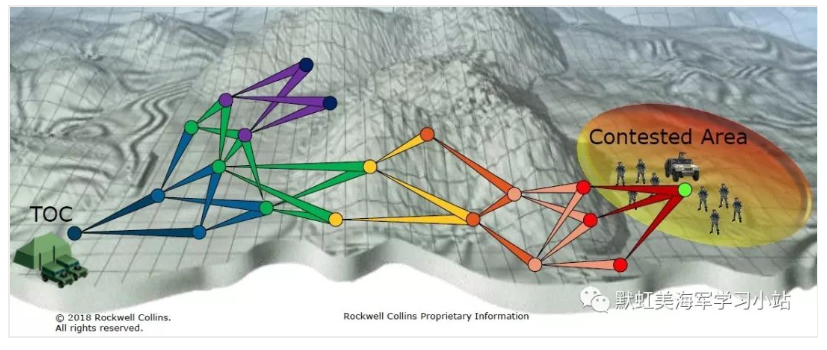

trellisware的brn网络,主要针对美军特战司令部的下一代tsm-x战术无线电(ad-hoc/manet, 单个rf新到250个节点)以及陆军的srw窄带无线电,从战术行动中心toc开始,发起组网行动,无线电信息已虚拟多路径方式,逐步找到单兵,这在对抗无线电环境中特别有优势,不怕单个链路中断,能绕行,网络能自愈。民用的已经发展到tsm-6,用于地下隧道,采矿,船舶内,城市应急救援等。
二、洛格,soldierlink系统

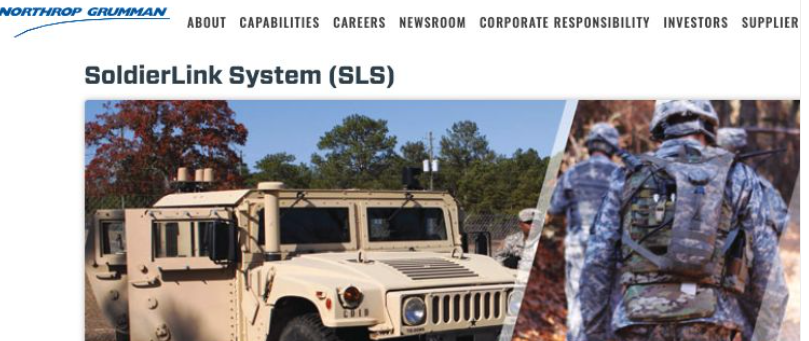

著名的诺斯罗普格鲁曼公司的,叫soldierlink系统,建成后sls,号称是“移动战术云通讯网络”。先试用先进的动态网络波形aknw和现代网络协议,建立一个安全的,无基站的移动ad-hoc网络manet,允许连排级别以下的共享数据。重要数据再通过win-t连接到更高层。底层和高层通过有限带宽的战术网络无线电来进行桥接转发,具有网络边界保护,和网关服务。
sls系统的aknw无线节点都可以作为其他网络的交换机、路由器、接入点或者网关,并通过以太网标准进行连接,实际应用中已经可以扩展1000个节点
每个用户的数据吞吐量为5-20M加密数据。
可以兼容现有的其他战术网络:

  • Harris 117G (ANW2)
  • HMS/RR (SRW)
  • MNVR (WNW)
  • WIN-T
  • BFT2
  • 3G/4G Tactical Cellular
  • BGAN (Commercial)
  • 图片

士兵们通过一个叫做eud的battle sleeve终端设备接入网络,核心是一个加固的安卓智能手机,这样每个人都是一个智能终端。也同时是士兵的个人信息中心。上面可以承载的功能包括:

  • Tactical radio-over-IP (PTT),基于ip的战术无线电
  • Voice-over-IP (VoIP telephony),基于ip的话音
  • C2/SA (FBCB2/BFT and JBC-P),指挥控制,部队监视,蓝军等系统
  • ISR reporting (TIGR),侦查报告
  • Fire Support (FOS),火力支援呼叫
  • Video access (OSRVT Air, Ground Recon, Soldier),视频访问
  • Mission Provisioning/File Transfer Protocol (Maps, Orders, Graphics),地图,命令,图形等传递
  • Chat,聊天
  • Training POI,训练
  • Maintenance POI,维护

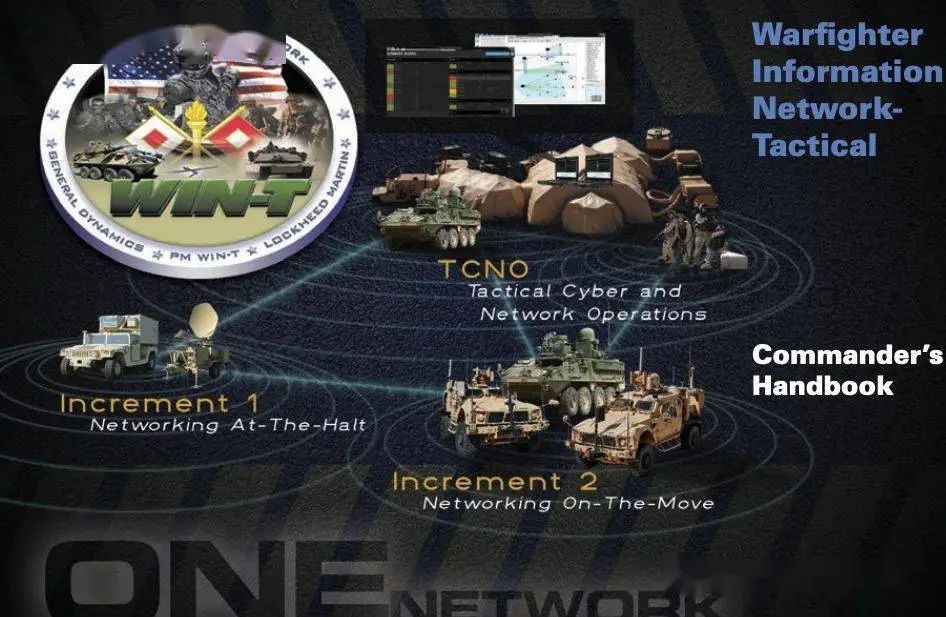

三、GD通用动力的,叫win-t
号称是美国陆军战术网络的骨干网
增量1,也叫jnn-n,已经2004年在伊拉克部署,营级高速数据网络。
增量2,2013年第10山地师在阿富汗首次使用。完全自组织网络,一套支持200人,30台车,不过尺寸还是偏大,主要是车载。

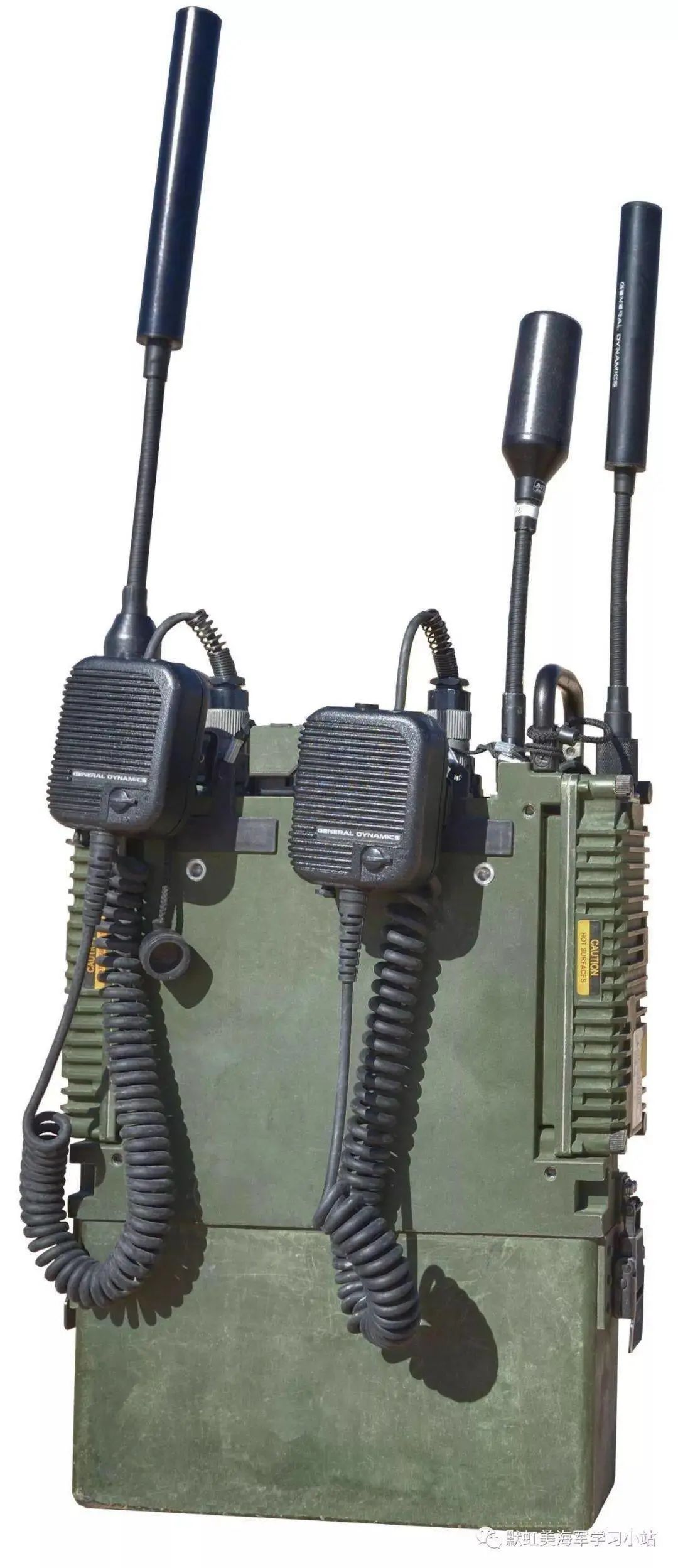

PRC-155背负式电台(已停产),跟PRC-154手台配合,陆军首个部署的双通道,软件定义无线电,可以连接到muos卫星网络,提供类似智能手机的语音通讯,两个信道,可以运行不同波形和频段,一台就够。


自带gps,加密,可以ad-hoc自组网。就是当时技术所限,2G,窄带一点,但ad-hoc自组网技术算是实锤实用了。

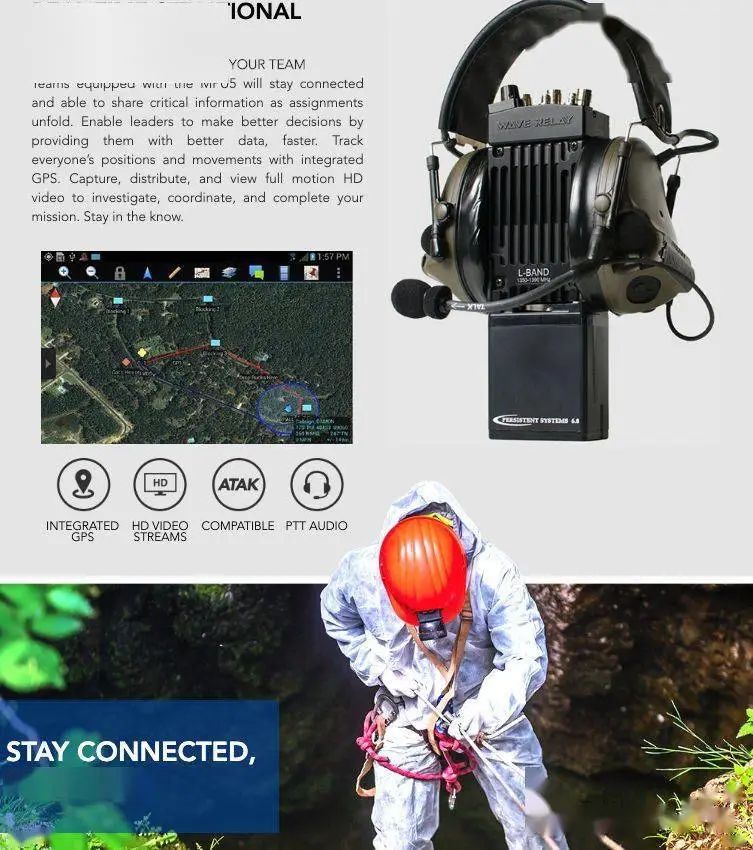

四、persisten公司mpu 5
不过现在装备的最先进的是persistent system的 wave relay 技术的网络,2017年推出的mpu5号称世界首个基于智能手机的电台,全面支持陆军manet网络的ad-hoc自组网,self forming/hearling自组网/自愈,3G-SDI视频,H.264解码,16个信道,RoIP无线接口。对等网络无主节点,军方和警察都在用。

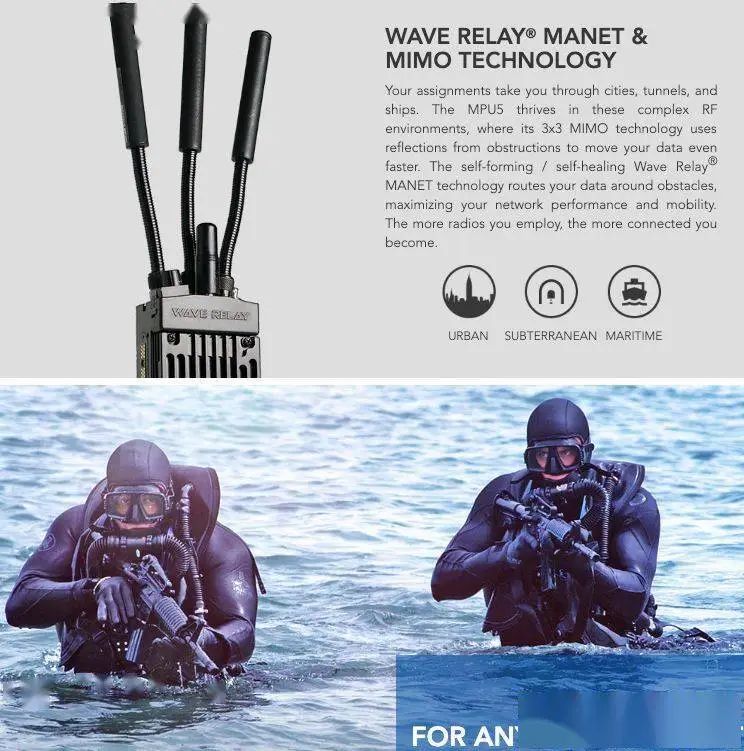

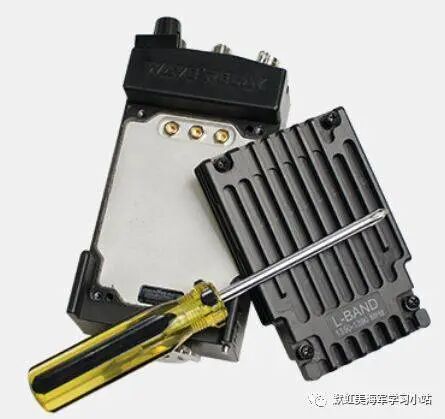

尤其是针对频率高,距离短,容易被遮挡,城市/森林/洞穴多路径问题,采用了3*3的mimo多发多收技术,比传统电台通讯范围扩大4倍,速度大于100MBPS,而且s波段/ l波段/c波段的射频硬件完全模块化,覆盖从几百Mhz到6GHz,用螺丝刀就能更换,功率10瓦,


很皮实,IP68标准,milt-std-810g,防水20M的30分钟,-40度到+85度。


新节点入网时间小于1秒,hops数量和nodes数量没限制。距离130英里!峰值tcp吞吐量150Mbps,信道20MHz。可以安装apps扩展功能,多个usb口和网口连接各种其他设备。通过3g-sdi, hdmi,支持320*240到高清1080p30和720p60的h.264流媒体。通过板载硬件加速编码器,最多支持4个视频流。


2017年开始在警察,FBI、民用等领域使用。2017年9月跟陆军签了个890万美元的合同,11月获得了陆军endeavor robotics奖1亿美元。2018年4月参与陆战队演习,6月拿到陆战队1千万美元单子。


所以美军以后的单兵电台,使用起来其实跟我们的4G/5G手机用户体验差不多,关键人家不依赖基站,随时随地兄弟们自组网,对上连接连、营、旅,上卫星,直通国防部。
扩展阅读:

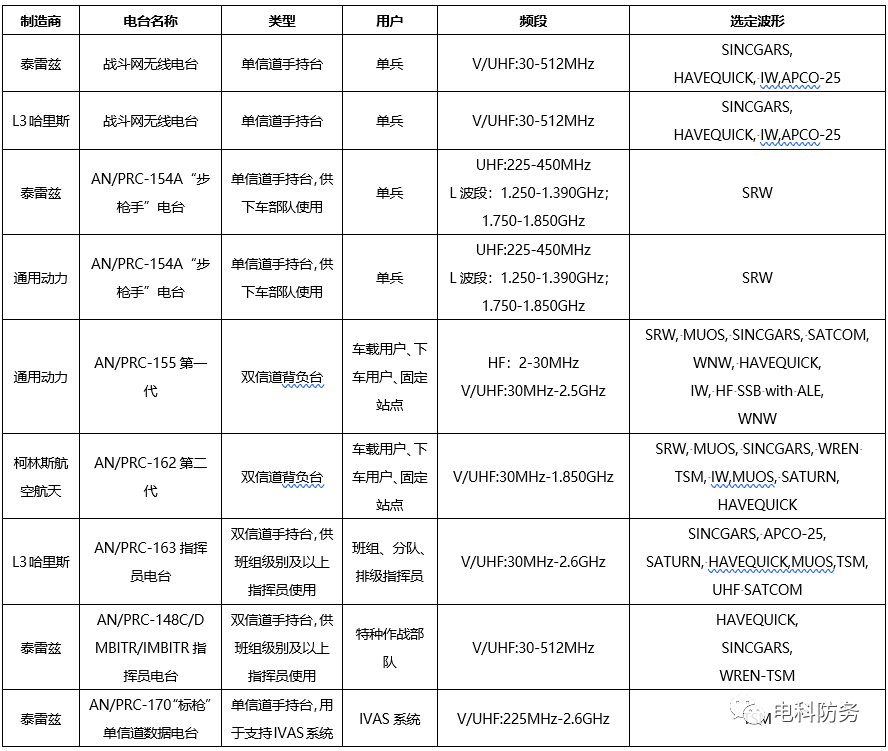

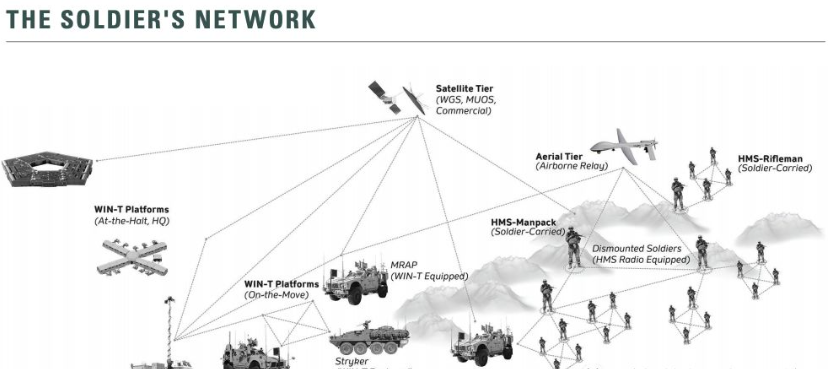

据2023年《欧洲安全和防御》杂志发表了一篇名为《部队的连通性》的文章,文章指出:HMS项目为徒步部队提供手持式及背负式电台,为车辆等各平台和固定基地提供背负电台。美军最终将采购10万台AN/PRC-163指挥员手持台、21579台AN/PRC-154A电台和104496台战斗网无线电(CNR)单信道电台,总共将采购73064台各类背负台,其中65622台背负台将装备美国陆军
