今天小编就和大家聊聊再无线对讲机信号覆盖系统里的天线，无论是那种无线对讲信号覆盖系统都可以看到天线的影子，比如轨道交通无线对讲信号覆盖，商场楼宇无线对讲信号覆盖，机场港口轨无线对讲信号覆盖， 公共安全轨无线对讲信号覆盖， 酒店景区无线对讲信号覆盖， 隧道管廊无线对讲信号覆盖基本都能用到天线。

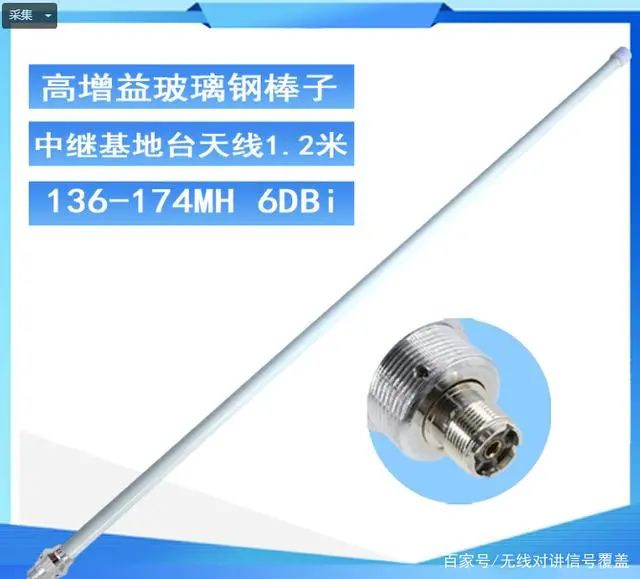

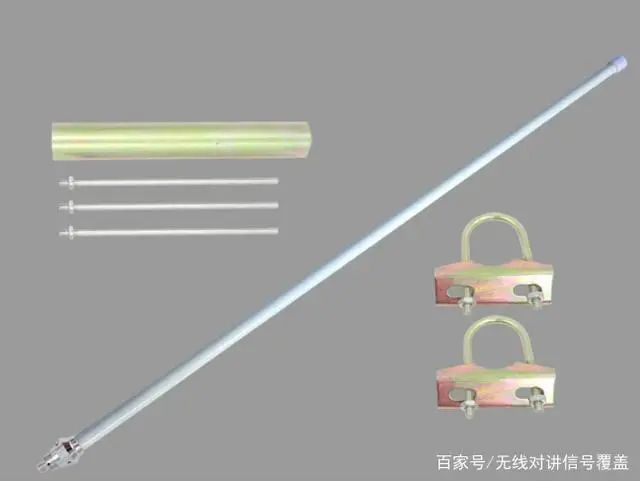

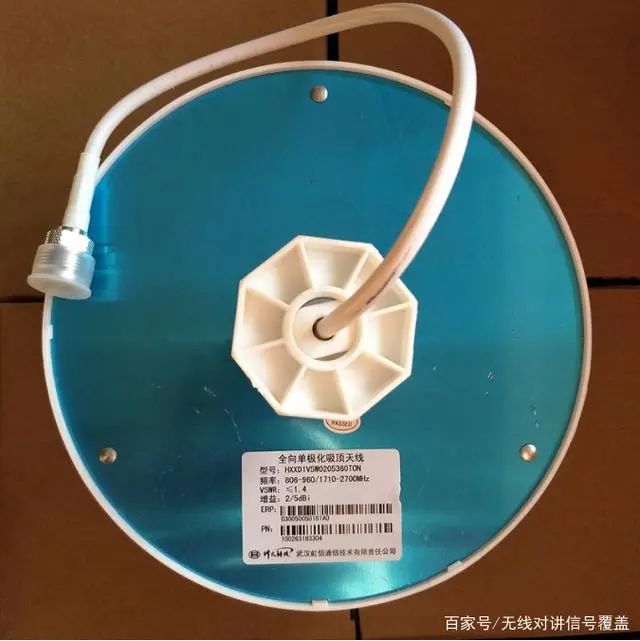

天线高度对无线电波传输距离的影响

1. 无线电波传输损耗工程实用公式

LM(dB)=88.1*20lgF-20lghlh2+40lgd

式中：

F一通讯工作频率(MHz)

H1—通讯对象A点天线高度(m)

H2—通讯对象B点天线高度(m)

d—A点和B点的通讯距离(km)

上述实用公式仅限于VHF 150MHz和UHF 400~470MHz频段,并且地形起伏高度在15m左右 ，通讯距离在65km范围内。

2.系统无线设备通讯距离的计算(以下举例说明)

(1)假设已知条件

a系统工作频率：

TX 465MHz RX455MHZ

b中继台参数和架设数据:

发射功率：20W (43dBm)

接收灵敏度:-116dBm

同轴电缆损耗：2dB(l/2〃馈管40m长、5dB/100m)

全向天线増益：9.8dbi

天线架设高度:30m

c对讲机参数

发射功率：4W(36dBm)

接收灵敏度:-116dBm

对讲机天线増益:0dBi

对讲机高度:1.5m

(2)中继台与对讲机的系统增益

在本例中，所谓系统塔益就是对讲机发射信号给中继台接收机允许衰减的最大值，若不考虑电缆损耗和天线增益的条件下:

系统增益(dB)=发射功率(dBm)-接收灵敏度(dBm)

若考虑电缆损耗、天统增益的条件下，本例系统增益为：

SG(dB)=Pt+PA-(RA+CL+RR)

=36+0-(9.8-2-116)

=144.2(dB)

式中：pt一对讲机发射功率

PA——对讲机天线增益

PA——对讲机天线增益

RA——中继台天线增益

CL——同轴电缆损耗

RR——中继台接收灵敏度

（3）如果系统增益等于电波传输的损耗，则说明通讯距离的电波能量已达极限，若系统增益小于传输损耗则表明通讯可能建立不起来。

将系统增益代入电波传输损耗工程公式：

144.2=88.1+20lg455-20lgl.5x30+40lgd

144.2=88.1+53.2-33+401gd

35.9=40lgd

d=7.9km

（4）上式仅计算了上行信号(对讲机发给中继台)可通讯的保守距离,而未计算下行信号(中继台发给对讲机)可覆盖的距离,通常由于中继台发射功率较大,其下行信号往往优于上行信号的通讯距离。由于系统通话是双向的，因此系统的保守通活距离往往以上行信号为准来计算。

2. 假设通讯设备（天线）的相差高度为30m,60m,100m,150m,200m,500m,1000m

通讯工作频率为 423MHz-413MHZ，其他已知条件不变的情况下，天线架设的相差高度对可通讯的距离影响如下：

由上表可知，在通讯工作频率一致的情况下，天线架设的相差高度越高，对讲机的通讯距离就会越远。此外通讯距离还受对讲机发射功率、对讲机天线增益、中继台天线增益、同轴电缆损耗、中继台接受灵敏度以及外部环境等其他因素影响。
