光纤直放站:无线通信系统的信号覆盖利器

时间:2022-12-19 来源:对讲机世界 作者:秩名 点击:

无线对讲系统中继站或者基站的覆盖范围有限,尤其是对室内、底下、隧道等空间进行信号覆盖时,需要借助相关设备进行信号延伸。相对于传统的室分系统,由于馈线的损耗,严重影响覆盖距离。

光纤直放站采用光纤的方式传递信号,相对于传统的馈线,可有效避免信号损失,大大提高通信质量。

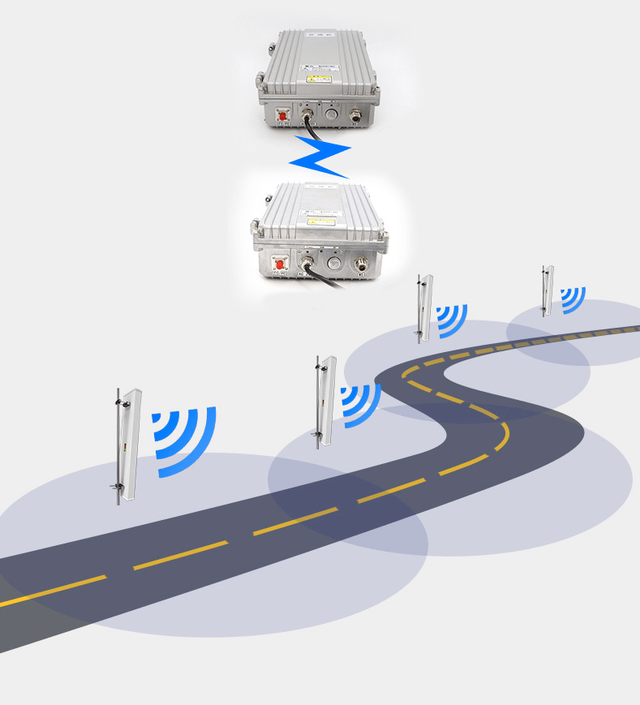

光纤直放站是借助光纤进行信号传输的直放站,利用光纤传输损耗小、布线方便,适合远距离传输的特点,可解决收不到基站信号的村镇、旅游区、公路等,以及可解决大型及超大型建筑物内的信号覆盖,用于要求较高的大型高层区域建筑物(群)、小区等场合。

直放站是基站(BS)与移动台(MS)之间的中继转发器,属于同频放大设备,是指在无线通信传输过程中起到信号增强的一种无线电发射中转设备。直放站的基本功能就是一个射频信号功率增强器。使用直放站作为实现“小容量、大覆盖”目标的必要手段之一,主要是由于使用直放站一是在不增加基站数量的前提下保证网络覆盖,二是其造价远远低于有同样效果的微蜂窝系统。

光纤直放站主要由光近端机、光纤、光远端机(覆盖单元)几个部分组成。光近端机和光远端机都包括射频单元(RF单元)和光单元。无线信号从基站中耦合出来后,进入光近端机,通过电光转换,电信号转变为光信号,从光近端机输入至光纤,经过光纤传输到光远端机,光远端机把光信号转为电信号,进入RF单元进行放大,信号经过放大后送入发射天线,覆盖目标区域。上行链路的工作原理一样,手机发射的信号通过接收天线至光远端机,再到近端机,回到基站。

直放机:Repeater

近端机:Master Block,为主控单元

远端机:Slave Block ,为受控单元/从属单元/覆盖单元

1、近端机的输入信号实际上有多种获取方式,比如施主天线、耦合基站、RRU等等;

2、近端机一般装在基站机房里,远端机则装在覆盖区域边缘或者里面的某个适当位置(看覆盖室内还是室外),远端机旁边通常要装一个ODB(光纤配线盒)。

光纤直放站近端机的定向天线收到基站的下行信号送至近端主机,放大后送到光端机内进行电/光转换,发射1.55&1.31μm波长的光信号,再送到光波复用器,同原传输链路的光信号(波长1.31μm)合在一起经光缆传到远端;远端光波波分器将1.31μm和1.55μm波长的光信号分开后,让1.55μm波长的光信号输入光端机进行光/电转换,还原成下行信号,再经远端主机内部功放放大,由全向天线发射出去送给移动台。移动台的上行信号逆向送到基站,这样就完成了基站与移动台的信号联系,建立通话。

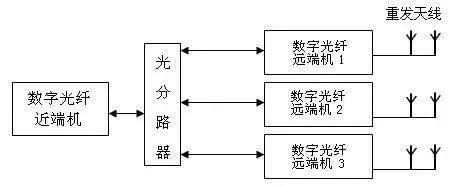

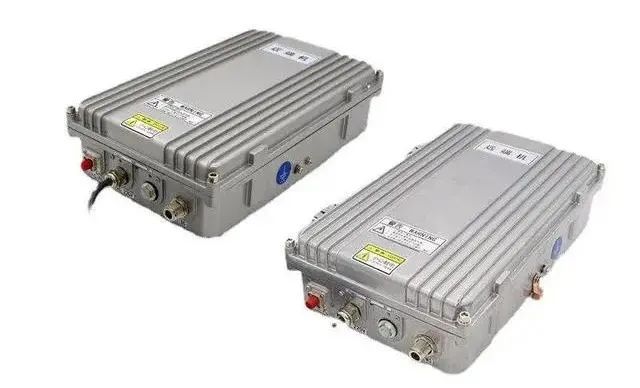

一个近端机可以接多个(通常1-4个)远端机。近端机通常较小,一般装在机柜里。远端机则较大,一般挂墙安装。
