MOTOROLA MICOM-XF电台故障检修记

时间:2022-07-04 来源:中国集群通信网 作者:网络 点击:

这部电台转到我这修理之前,已经机主本人拆解过。机主告知我,故障现象是:“能接收,但不能发射,在14M上有时有功率输出”。我也收藏有2部XF电台,但修理还是第一次。手里有本该机资料,还是两年前BG1ESX送我的。当我把机器拆开,看见满目的贴片元件时心里就有些发颤。当我打开图纸对照实际电路板时,我蒙了!原来这图纸与该机的实际电路完全不符!如:滤波板电路图上标明元件符号有12只继电器,但实际电路板上却没有一只继电器,咋一看图纸上的滤波电路板图与实际滤波电路板很相似,但仔细看却有区别。顿时,一股为难情绪油然而生……最终还是战胜自己,决定作为一次学习,试一把!

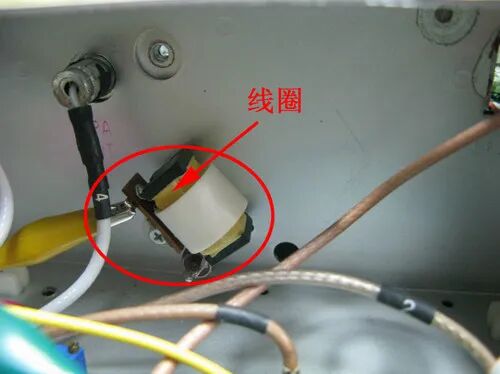

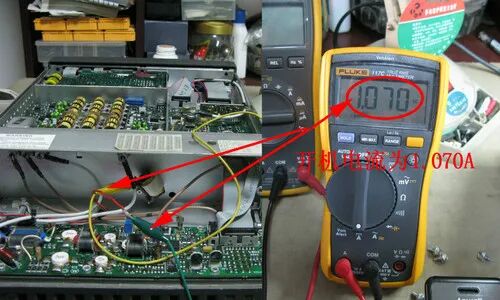

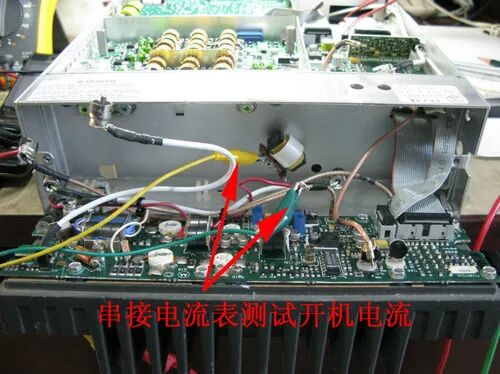

由于没有资料,决定用自己的一台XF机器作为模机,用对比测试的办法查找故障(为了方便测试,做了一根能够并联两台机器的电源线,将两部机器连接起来,用菊水维修电源供电),如图:




准备好后,按机主说的故障现象上机核实。

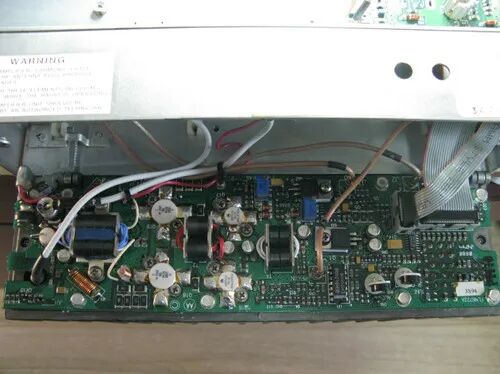

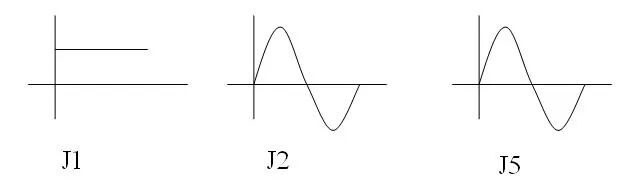

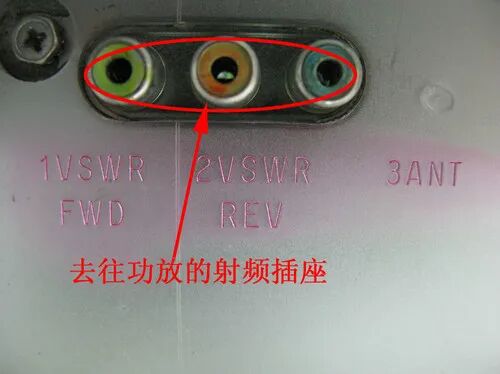

首先,在模机上要找到射频激励级到功放的所有射频电缆线,测试它们的正确状态,作为参考数据。打开机后的功放板,将其空挂在机身外。后面有3根射频线到达功放板(除去天线座的射频线),看标识是射频插口J1、射频插口J2和射频插口J5。分别断开J1,J2,J5射频插口,用示波器测试其输出波形。在SSB模式下,发射,吹哨,测试结果是J1有560mv左右幅度的电压波形输出,J2有3.6V左右幅度的正弦波输出,J5有31.6V左右幅度正弦波输出,记录下正确的模机数据及波形,开始测试故障机的数据和波形。经测试:J1、J2和J5均无波形输出,说明故障出在功放前级。

在对模机进行测试时,我注意到了一个现象,就是听不到收发转换时的继电器声音,而且查遍整机也没找到继电器。因此判断该机的收发转换执行机构不是靠继电器,而是靠无触点电路来完成。因为没有资料,也不知道这个转换电路设计在何处,因此干脆就从话筒的输入端查起。

首先,打开模机前面板进行测试,找到正确数据。按PTT键,话筒座2脚到J5的8、18、22、30、32、34针是通的,如图:





当对故障机进行测试时,发现不通,这说明,按PTT键没有接地,因此收发电路根本没有实现转换,难怪功放没有输出,如图:

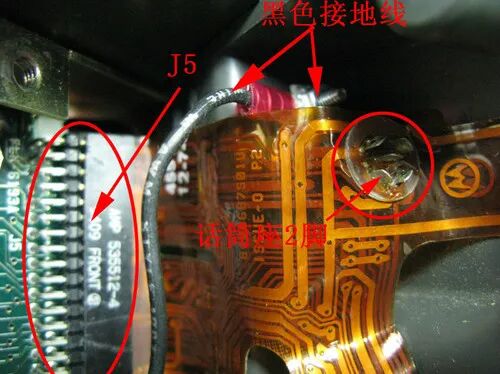

仔细查找原因发现话筒座上的接地线(黑色)未接上,再查,发现该接话筒座的那一端被接在了音频电路板的压板螺丝下面。原来是人为接错了地方。重新接好,按PTT键,此时话筒座2脚到J5的8、18、22、30、32、34针处在通的状态了,如图:


想毕错误排除,应该恢复正常了,于是重新回到对功放J1、J2和J5的射频信号测试上来。经测试,结果如下:J1和J5输出波形与模机相同,但J2仍无波形输出,接上假负载测试,仍然无功率输出。检修到此很是高兴,说明正常的收发转换工作已经建立起来了,问题是J2为什么没有输出,是与功放有关还是仍与功放前级有关,需要进一步确认一下,遂将故障机的功放装到模机上试验,结果有接收,但仍无发射,顺便又将模机上的功放板装到故障机上试验,结果接收,发射均正常,最终把故障缩小到功放板上了。

对功放板故障的查找,先是测试了模机和故障机Q1~Q19等主要元件的在路直流电阻值,对比之后,没有发现大的出入,于是转向对主要元件的静态工作电压和发射工作电压的测试,如图:





表一:XF好、坏功放主要元件电压对比值

模机

静态

Q1
Q2
Q16
Q17
Q18
Q19
b:12.9
e:13.5
c:13.4
b:0
e:0
c:13.5
b:0
e:0
c:13.4
b:0
e:0
c:13.4
b:0
e:0
c:13.5
b:0
e:0
c:13.5
故障机
静态
b:12.1
e:12.9
c:12.9
b:0
e:0
c:12.9
b:0
e:10
c:13.0
b:0
e:10
c:13.0
b:0
e:10
c:13.0
b:0
e:10
c:13.0
模机
发射
b:12.4
e:13.3
c:13.2
b:2.1
e:1.5
c:13.3
b:0.75
e:0
c:13.2
b:0.75
e:0
c:13.2
b:0.63
e:0
c:13.4
b:0.63
e:0
c:13.4
故障机
发射
b:11.4
e:12.0
c:12.3
b:2.1
e:1.5
c:12.2
b:0.76
e:0
c:12.1
b:0.76
e:0
c:12.1
b:0.63
e:0
c:12.4
b:0.63
e:0
c:12.4

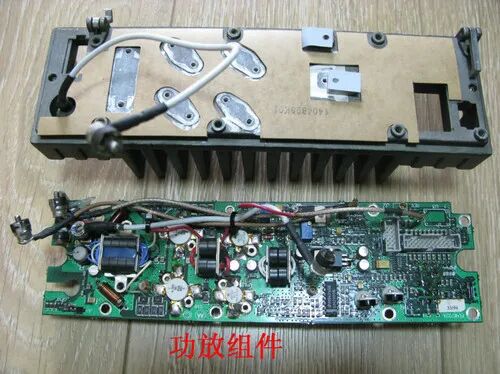

经过测试对比,发现故障机的Q1~Q19在静态状态下的电压比模机低一些,但是在发射状态下,故障机电压值都比模机低1V左右。会不会就是这1V之差说明功放板某个地方有漏电或是哪个元件有漏电的故障存在呢?为了谨慎起见,先不考虑动烙铁拆焊元件,先将功放印刷电路板从散热器上拆下来检查,如图:

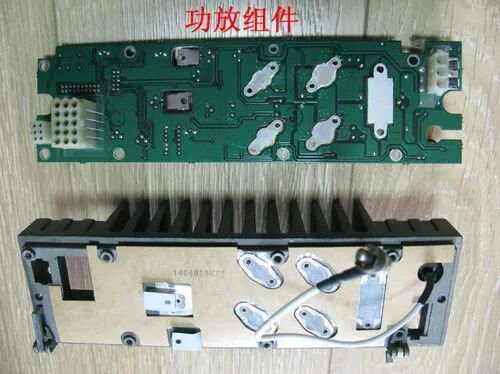

XF的功放板的印刷电路板只需将各个螺丝拆下,即可与散热器分离,无需动烙铁,经查也没发现异常,顺手用酒精棉球作了清洁(也没有不洁问题)。于是将功放裸板直接上机加电再测试。结果发现静态工作电压值全部达到与模机一样的数据。心里一喜,有门!遂将功放板装回散热器作发射电压测试,结果更是喜出望外,在发射状态下的各个电压值也恢复到了与模机一样的数据,见表二:

表二:重新装好后的功放主要元件电压对比值

静态

Q1

Q2

Q16

Q17

Q18

Q19

b:12.7

e:13.5

c:13.5

b:0

e:0

c:13.5

b:0

e:0

c:13.5

b:0

e:0

c:13.5

b:0

e:0

c:13.5

b:0

e:0

c:13.5

发射

b:12.5

e:13.3

c:13.2

b:2.0

e:1.4

c:13.3

b:0.75

e:0

c:13.2

b:0.75

e:0

c:13.2

b:0.63

e:0

c:13.3

b:0.63

e:0

c:13.3



紧接着,接上假负载,发射,吹哨,功率计指针飘至100W以上。换上天线,在14.270M上,恰遇韩国汉城的HL2DNN在频率上通话,待他通毕,我呼叫之,他很快应答,给我“话音清晰,到汉城59”的信号报告,(通联时间2012年1月24日11:50时)。

小结,机器虽然修好了,但心里并没有以往的成就感。因为这两个故障一个是人为故障,一个是不明情况的故障,整个修理过程虽然思路正确(没走弯路),但并没有元件的损坏,只能算是一次小小的练兵而已。
