沈飞生产数字化综合视频指挥调度系统方案

时间:2012-07-01 来源:中国集群通信网 作者:陈晓亮 点击:
  1. 概述

  企业数字化、信息化是企业现代化的一个重要标志,是企业核心竞争力的重要组成部分,它影响着企业管理水平和持续发展能力,关系企业的生存和发展。
  随着计算机技术、网络技术和多媒体通信技术的飞速发展,如何使企业领导和管理者随时了解员工工作情况,车间生产情况,及时了解和掌握生产平衡、动力平衡等状况,已成为当前沈飞的迫切需要和重要研究课题。
现代工业生产是人员、物流、设备等各种要素相互作用的复杂过程。沈飞生产数字化综合视频指挥调度系统,就是为了让领导和管理者实现在复杂的生产过程中,进行资源配置,现场生产调度,生产进度控制,质量监督等;让领导在办公室可实时掌握现场人员工作情况,使领导更加了解各环节运作情况;为领导作决定提供更多依据。
  为沈飞量身定制的数字化综合视频指挥调度系统,在一航树立起一个数字化技术、信息技术在传统行业应用的典范。

  2. 沈飞生产数字化综合视频指挥调度系统的特点:

? 领导与各级生产线之间能够通过双向视频交互的方式下达生产调度指令,了解生产计划执行情况,达到各级管理部门之间的有效沟通。
? 企业管理部门能够及时了解各监控点的工作情况和生产状况并及时进行生产协调与调度;
? 企业领导应对各种突发事故的应急处置能力增强,企业信息化管理水平和企业的生产效率提高。
? 通过双向视频指挥生产调度和远程指挥协调各机构运转,实现了统一调度、统一指挥、集中管理。
? 实现了视频指挥调度、视频会议、电话会议、视频监控、生产数据管理、生产热动力节能等监控与控制。
? 实现了视频、语音与数据等业务有机地结合,实现了三网合一的生产指挥调度系统。
? 先进性:采用先进的MPEG-4/H.264 视频编码技术,压缩比高,图像质量好;
? 整合性:综合实现了远程监控,视频指挥调度,视频会议,电话会议功能,将现场的控制及生产数据与办公室的管理系统,统一在一个平台上管理,实现多项业务的有机结合
? 兼容性:支持多种视频监控系统的接入;
? 安全性:独有的多级别、多权限的指挥调度管理。
? 实时性:支持用户多级别实时指挥调度;
? 多业务性:单一用户终端支持多项业务应用;
? 可扩展性:支持环境数据采集、视频报警联动;
  沈飞通过该系统真正实现了企业生产调度和生产管理的可视化和智能化的有机结合,是一个真正实现了企业中视频指挥调度和多业务统一管理的综合视频管理应用平台。

  3. 设备系统设计

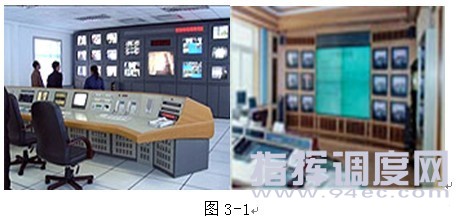

  初步建设一套以指挥调度系统及主视频会议为核心的应急指挥调度系统。该系统主要用于沈飞领导应急指挥、厂房监控、调度、会务、培训、传达上级领导指示等功能。系统示意图见图3-1。






  3.1系统设备功能组成

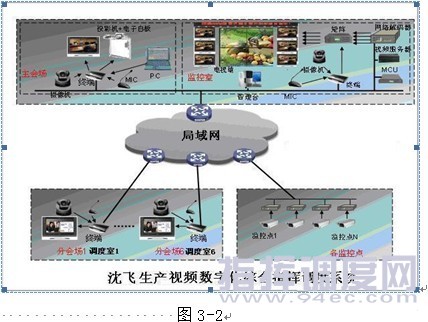

  整个系统基于沈飞现有的IP局域网而建,系统功能组成:指挥调度系统、主视频会议系统、分调度室系统、监控前端系统,系统功能组成见图3-2。
  3.1.1 指挥调度系统

  系统主要功能:视频指挥、视频监控、电话调度、动力热源监控。包括:指挥调度终端、监控终端、电视墙系统、视频浏览软件、调度管理软件等。

? 指挥调度终端

  指挥调度终端主要作用是完成对生产进度指挥和双向音视频交流,以及远端的视频监控和现场视频显示。企业通过指挥调度终端实时监控现场图像,查询生产过程信息,从而完成对生产计划实施情况的指挥和命令下达与监控调度。
指挥调度终端具有双向音视频编解码能力,它对现场采集的音视频模拟信号进行编码处理,对从网络接收的数字音视频数据进行解码处理,输出至指挥调度中心的监示器上。
? 监控终端
监控终端分两种:视频监控、模拟信号监控
视频监控:各车间视频信号通过监控室集中录像存储,具有手动录像、定时计划录像、报警录像等多种录像方式;磁盘自动管理,支持多硬盘,硬盘录满后自动循环覆盖;简便的录像文件的检索,支持单帧回放、快放、慢放、回放抓图,屏幕大小可选;录像、回放、网络浏览可同时进行,相互独立;支持远程回放,远程摄像头控制功能等。
动力热源监控:对动力热源管网压力、温度信号实时模拟信号监控,在大屏幕上显示热网模拟图及监控点,还可根据电脑记录的实时信息进行温度、压力分析。
? 电视墙系统
电视墙系统由监视器、网络视频矩阵和网络视频矩阵控制软件构成。电视墙由多个监视器组成,每个监视器对应一个车间,每个车间可设置多个监视点,每个监视器可看多路远端车间监控点的实时图像。电视墙的作用是接收网络上的多个监看点的数字视频流,经过视频解压缩,把多路模拟视频信号输出到显示设备上集中显示,便于领导集中调度、统一指挥。
? 视频浏览软件
通过在PC 机上安装本系统的视频浏览软件方便地接入系统并浏览前端画面,它能为用户提供灵活便捷的系统接入方式,节省成本。视频浏览软件具有视频解码和语音双向编解码功能。
? 调度管理软件

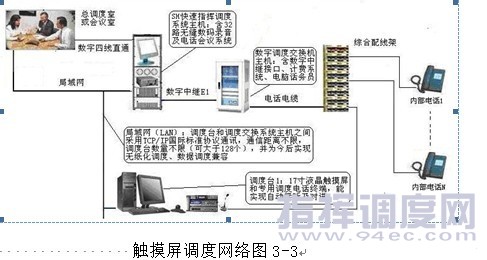

? 电话调度(见触摸屏调度网络图3-3)

话调度台功能
? 调度呼叫内线:一键到位;呼叫外线:一键到位;
? 调度应答内外线,自动接听。
? 调度强插入、强拆除。
? 调度会议10方双工、单工成员无限。
? 分机、中继状态显示,来电显示,日期时间显示。
? 有/无主叫可自由设置。
? 超时间催挂。
? 呼叫调度保留、切换。
? 夜间服务分机、设定调度代接、代答、转接。
