万盛华科技:无线数字视频应急(移动)指挥系统

时间:2013-05-31 来源:中国集群通信网 作者:陈晓亮 点击:
  本系统是突发和移动实时监控为一体的综合解决方案。该系统能够实现各种环境条件下对高质量图像的发送和接收,能够极大的提高各种行业在应急状态下的处理效率。系统最大的特点是可高速无线移动传输音视频信息。可多机位拍摄,复用后同时传送。移动时速可高达180公里以上。系统可在UHF频段或指定频段的任意频点发射,编码、调制、发射一体的传输发射系统功率1~20W,依据接收天线位置、高度的不同,可覆盖半径2~40公里的区域。如果利用多点接收、分集接收技术,并辅以点对点微波或光纤传输手段,则传输覆盖区域更是可以进一步扩大至省市级规模。

  系统一般由以下三级子系统组成(各子系统既可单独使用,也可组合使用):
  ? a.单兵系统;
  ? b.车载系统;
  ? c.上传系统;一般利用现有的有线光纤网络或专用的无线点对点传输网络。

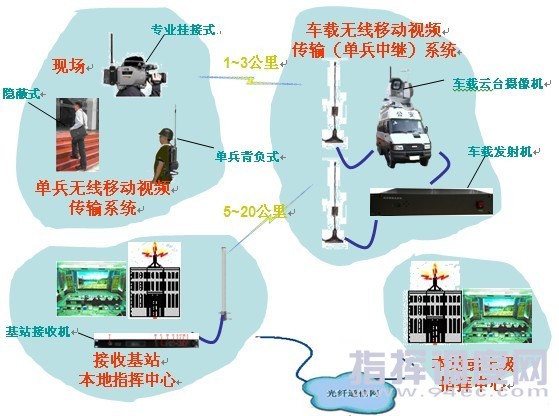

  系统组成示意图如下:

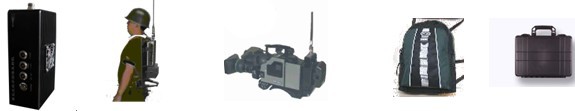

  单兵系统的工作原理是通过前方现场人员携带或背负前端设备,将信号从各种现场(建筑物内,街道,广场,地下室等)传到后方的应急指挥车。根据不同的需要,单兵系统的形式有背负式、挂接式、隐蔽式等。


  车载系统的工作原理是将自身配备的车载云台摄像机拍摄的视频图像或单兵系统传回的视频图像(此时车载系统就成为单兵系统的中继)通过数字调制功率放大后从车顶的天线发射出去,由接收基站的接收设备接收。接收基站设在指挥中心的,视频图像可直接显示在指挥中心大屏幕上;接收基站不在指挥中心、多个接收基站或需要向上级指挥中心上传的,可以通过上传系统传输。上传系统可以采用光纤或点对点微波等成熟技术,一般是利用已建成的网络,如公安专网、视频会议系统等。
  系统的主要优点有:
  ? a.高应急性:系统前端设备全部车载化和便携化,可迅速到达应急事件发生现场实施数字视频的实时回传,无需借助任何运营商和公共网络设施,不发生任何传输费用。
  ? b. 高移动性:车载设备和单兵携带设备的移动速度完全不影响回传,移动速度可高达180公里/小时。
  ?c.高覆盖性:车载系统和单兵系统的结合、高点多点接收与点对点传输的结合可以实现任何面积的有阻挡条件下城市规模的无缝覆盖,即城市中的任何地点可实现视频上传,不含死角。
  ?d.高清晰性:由于传输全过程采用数字信号,地面数字电视传输技术,视音频传输质量达到标准清晰度数字电视性能,无雪花、无重影、无动画现象。

  主要性能指标:
  发射端:
  调制方式 COFDM
  工作电压 DC9V~DC15V
  工作电流 ≤1.7A DC12V
  控制接口 标准RS232接口,8位数据位,1位停止位,偶校验,波特率: 19200
  透明数据接口 一个单向的透明串口传输。(需要解密板的配合),8位数据位,1位停止位,支持奇校验,偶校验,无线校验,波特率:1200、2400、4800、9600、19200、38400、57600、115200、230400
  加密方式 支持128位的加密,解密要解密板的配合
  调制映射 QPSK(4QAM)、16QAM、64QAM
  前向纠错 1/2 2/3 3/4 5/6 7/8
  保护间隔 1/32 1/16 1/8 1/4
  载波数 2K
  频率带宽 8M,4M,2M可调
  传输码流 2000kbs~20000kbs可调
  发射功率 1W~2W可调
  传输频率 可任意频率定制,频率连续可调,步进为1MHz
  功率平坦度 10MHz带内小于0.2dB
  带肩比 输出功率为30dB时,带肩比优于-39dB
  二次谐波 ≤-45dB
  MER 32Db
  输入视频 1Vp-p,75欧姆
  输入音频 左右声道
  视音频接口 军用航空插头
  视频编码格式 MPEG-2
  图像质量 大于4M码流时为720×576
  视频制式 NTSC、PAL可设
  电池容量 12.6V/120WH
  防护标准 全铝散热器型机箱,防尘,防水,防锈蚀,防震设计
  整机尺寸 210mm×130mm×70mm
  整机重量 ≤3Kg

  接收端:
  接收频率范围 170~860MHz VHF & UHF
  频率带宽 2/4/8MHz可选
  RF输入电平 64QAM时-92dBm /16QAM时 -98dBm/QPSK时-104dBm
  RF输入阻抗 50Ω
  射频输入接头 N 座
  调制方式 COFDM
  调制映射 QPSK,16QAM,64QAM (可选)
  前向纠错 1/2,2/3,3/4,5/6,7/8 (可选)
  载波数量 2K,
  保护间隔 1/32,1/16,1/8,1/4 (可选)
  视频解码 MPEG-2MP@ML
  屏幕高宽比 4:3, 16:9
  视频图像 720x576
  音频输出模式 立体声非平衡300/200 mV
  音视频输出 2 Audio输出+2Video 输出
  解密方式 128位解密,需解密板支持
  工作电压 AC220V / DC12V
  工作温度 -20°C~+50°C
  外观尺寸 1U 机箱
  设备重量 3kg



(中国集群通信网 | 责任编辑:陈晓亮)
