【震撼案例】北峰为“引汉济渭” 秦岭输水隧洞提供通讯解决方案

时间:2017-02-16 来源:网友投稿 作者:爱在阳光下 点击:

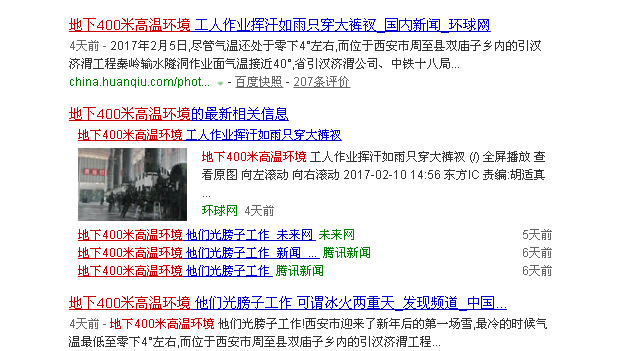

 近期一篇《西安:地下400米高温环境 “引汉济渭”工人光膀子工作》火了2017开年的各大门户新闻网站。福建省北峰电讯科技有限公司参与秦岭输水隧洞工程无线通讯方案设计与技术支持。

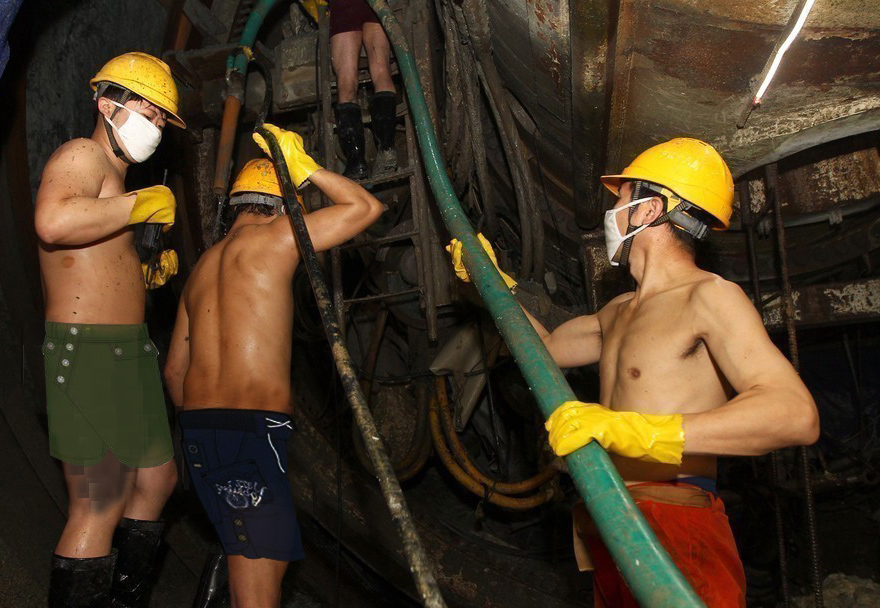

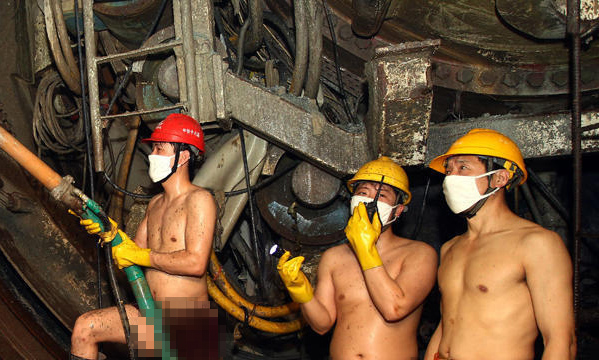

QQͼƬ20170215091253.png     2017年, 西安市迎来了新年后的第一场雪,尽管陕西西安气温还处于零下4°左右,而位于西安市周至县双庙子乡内的引汉济渭工程秦岭输水地下400米隧洞作业面气温接近40°,引汉济渭公司、中铁十八局的百名建设者,在秦岭地心落差400米、长度16公里深处赤膊挥汗奋战,一丝不苟完成掘进任务。

1 .jpg








全长98.3公里的引汉济渭秦岭输水隧洞掘进任务目前已完成60%以上。

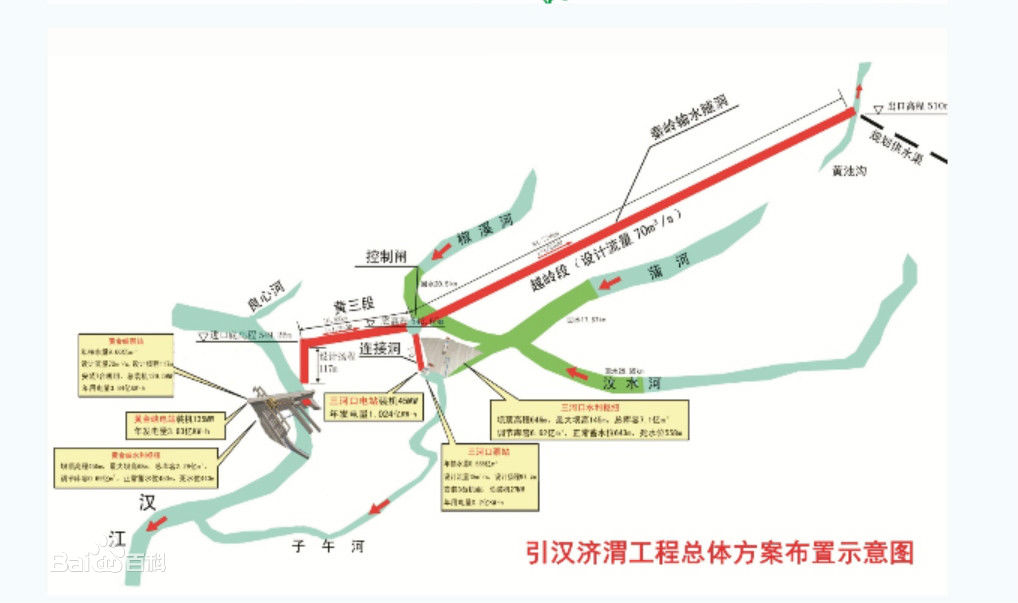

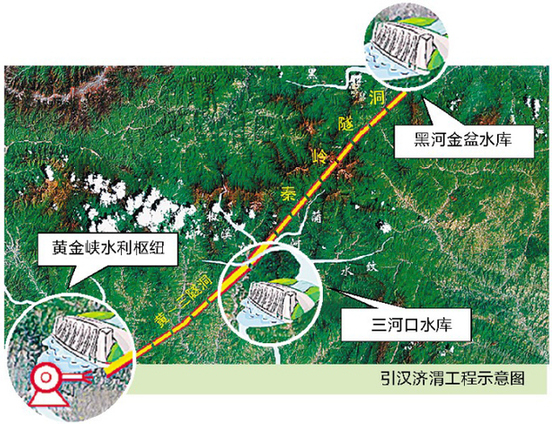

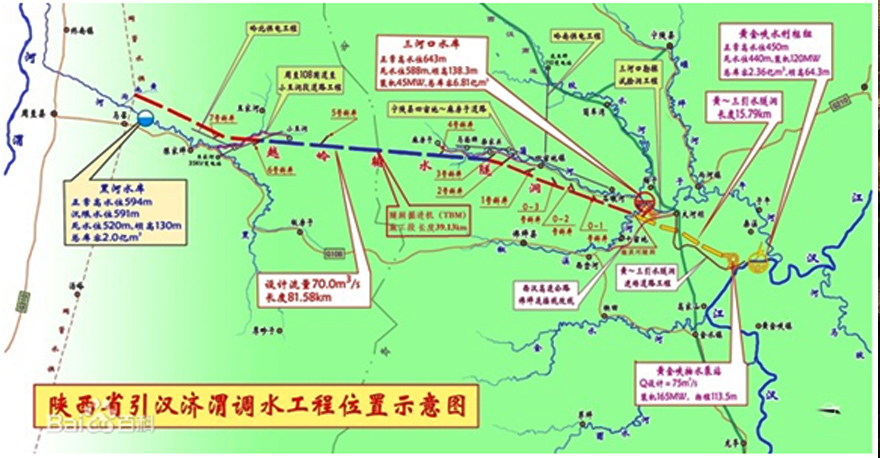

“引汉济渭”为“南水北调”重点工程。该工程是将汉江水引入渭河以补充西安、宝鸡、咸阳等5个大中城市的给水量。引汉济渭工程是由汉江向渭河关中地区调水的省内南水北调骨干工程,是缓解近期关中渭河沿线城市和工业缺水问题的根本性措施。该工程是经国务院批复的《渭河流域重点治理规划》中的水资源配置骨干项目,也是国务院批准颁布的《关中—天水经济区规划》的重大基础设施建设项目。


北峰:秦岭输水隧洞提供无线通讯系统解决方案

设计原则

a.保证系统能达到优良的覆盖效果,同时尽可能的降低工程成本,使系统性价比达到最高;

b.设计时将全程考量施工过程,尽量减小施工难度,确保设备、原器件安装定位牢固,馈线的铺设合理易行;

c.结合覆盖区的业务需求及地形地貌,合理选择站点及天线类型,为建立较完美的无线覆盖网络,同时做到覆盖网络对外界干扰小,并且不易受到其他同类设备的干扰;业主对无线对讲系统施工、开通效果要求。


设计方案及工程技术支持

秦岭输水隧洞全长98.30公里,设计流量70立方米/秒,纵坡1/2500,最大埋深2000米。以控制闸为界,分黄三段和越岭段,黄三段由黄金峡到三河口水库,长16.5公里;越岭段由三河口水库到黄池沟出口,长81.8公里。穿越秦岭主脊段39.08公里采用TBM法施工,其它洞段采用钻爆法施工。沿线布设施工支洞10条。

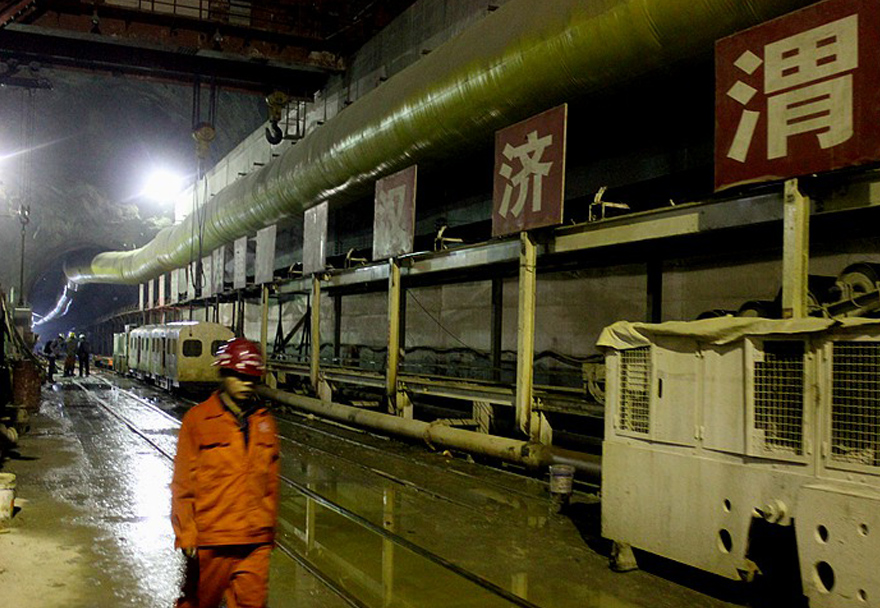

1、隧道3号斜井长为3800米,隧道宽度6.5米、高度为7米。

2、隧道正洞向4号斜井方向已经人工开挖长度1942米、隧道内TBM组装场长度180米、    步进洞长220米共计400米。

3、TBM掘进9440米到达4号斜井,在中间约4500米处设叉道1个。

4、三号斜井洞口设调度中心、在斜井底部与正洞交叉处设进出车辆会车点、隧道正    洞TBM组装场区设物资材料转运点及洞内调度值班室。

5、运输方式从隧道外至TBM组装场地采用无轨运输,从TBM组装场地到TBM采用轨道运   输。

6、TBM出渣全程采用皮带机出渣至斜井隧道洞口。

7、四号洞采用钻爆法施工,无轨运输出渣,长度约6000米,共设6个抽水泵站。


为了方便工程施工调度工作,业主准备建设一套无线对讲系统,采用模拟信号、一个通信信道,要求覆盖三、四号斜井以及三四号斜井间的主隧洞、支洞口的施工、生活场所。实现以下对讲通信:

1、TBM后配套、主控室、刀盘对讲机在任位置通话信号必须稳定。

2、调度中心能够用对讲机随时和斜井底部与正洞交叉处、洞内调度值班室、TBM主控室及轨道车辆对讲机时时联系。

3、四号洞办公区、生活区、生产区调度室和隧道内全程采用对讲通话。

根据业主描述,当前使用对讲机同频通信距离大概在600米


系统组成

根据业主提供的资料和要求,结合北峰电讯多年的无线对讲系统设计建设经验,建议采用IP互联的形式实现覆盖需求。组建隧道内的超远距离准无线同播对讲网络,实现20多公里隧道的无线信号覆盖。隧道内建设准同播网络将存在小范围的同频覆盖区域,该区域可能会产生同频干扰。但若组建同播系统,将运用到GPS信号来同步相位及频率,在隧道内较难实现,以及组建成本将大幅度提高。因此,建议采用准同播网络,采用光纤链型连接方式,实现IP互联.


光纤互联链形组网

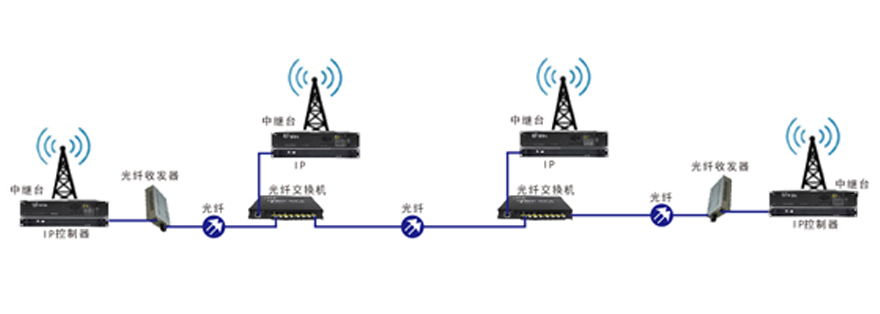

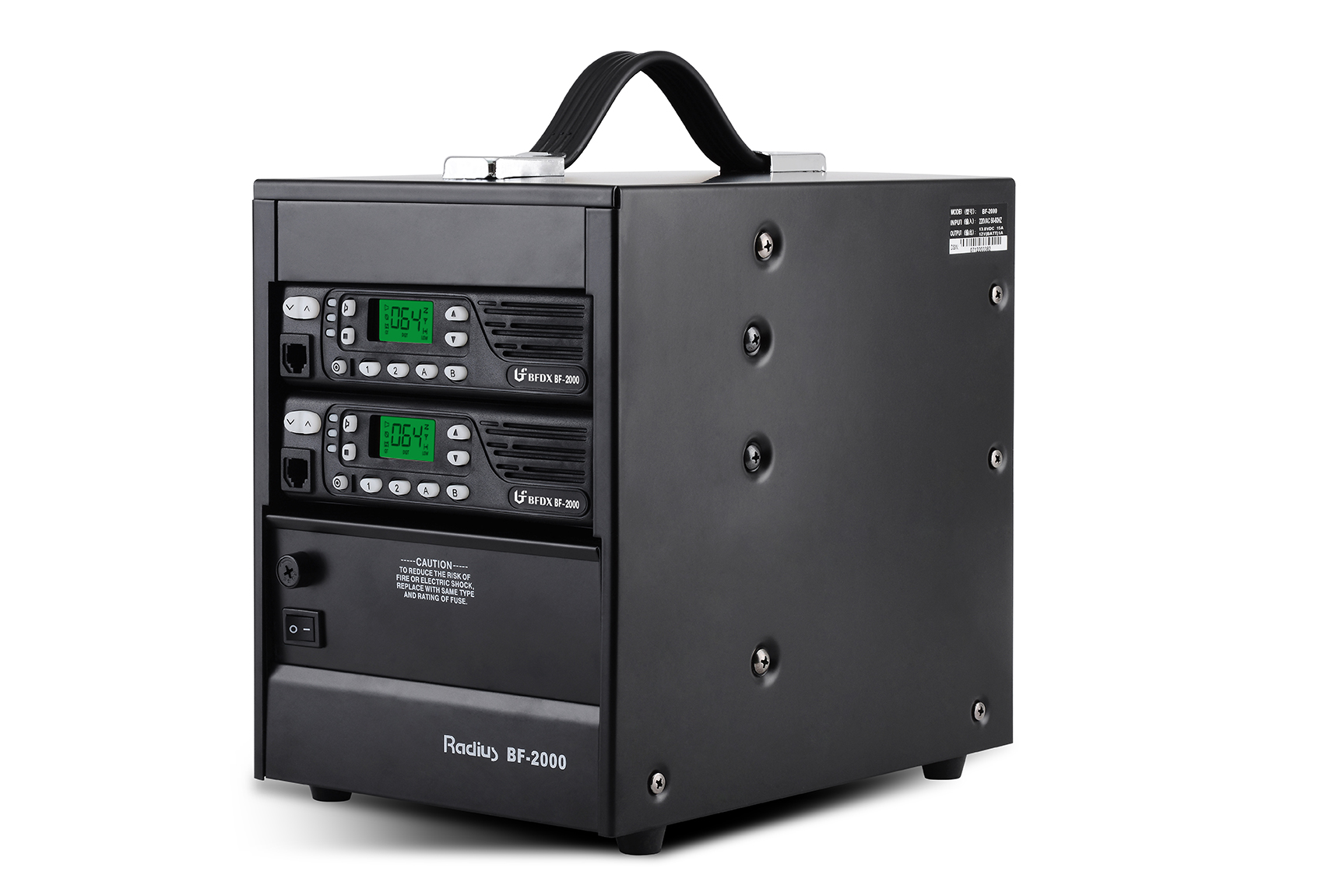

本系统由BF-5000、BF-IF2000 IP链路器、光纤收发器、光纤交换机、玻璃钢天线、吸盘天线等组成。由于业主要求TBM工作组需要在隧道内设置独立通话组,因此在TBM车上增设一台BF-2000中继台进行隧道内TBM组工作区域的信号覆盖。


工程实施方案

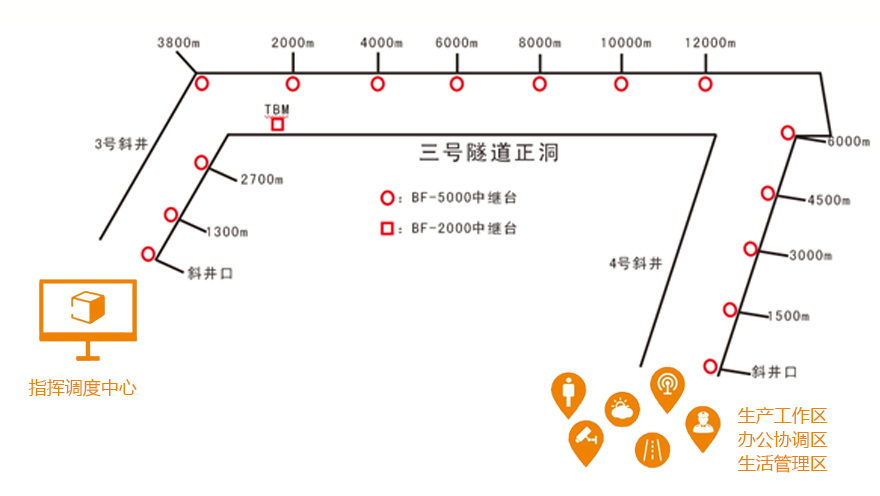

在三号支洞架设所有的中继台及主洞的2000米处的中继,主洞根据TBM掘进情况增加中继:当掘进到超出2000米处的中继覆盖范围时,在该处增加一台中继台A,采用八木天线往TBM掘进方向覆盖,TBM掘进到4000米时,把中继台A搬到此处,天线换成玻璃钢吸盘天线;TBM继续掘进到超出中继A的覆盖范围时,在该处增加一台中继B,采用八木天线往TBM掘进方向覆盖,TBM掘进到6000米时,把中继台B搬到此处,天线换成玻璃钢吸盘天线;以此类推,安装中继台C、中继台D……。四号支洞也类似此方法安装,只是建议根据实际情况多搬一次中继以保证撑子面附近的通信效果。





(中国集群通信网 | 责任编辑:陈晓亮)
