智能配用电EPON通信系统解决方案

时间：2015-12-24　来源：中国集群通信网　作者：李诺娜　点击：次

主页（http://www.pttcn.net）：智能配用电EPON通信系统解决方案

PON技术因其符合配用电的工作环境复杂，接线方式多样，信息采集节点分散分布的应用环境和特点，成为智能配用电的主要通信技术之一。EPON在组网可靠性、带宽分配、维护成本低、网络可扩展性等方面的优势，国网/南网公司已将其应用于配用电通信系统的建设。

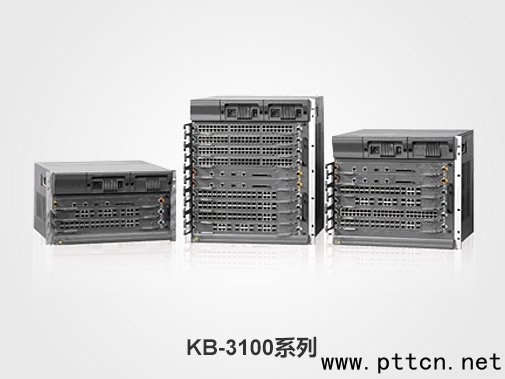

深圳键桥KB-3100 EPON系列设备是引进先进无源光网络技术，结合目前国内外专网市场的多业务需求，采用创新的分布式交叉体系结构、先进的芯片技术和工业级设计开发的新一代多业务无源光网络产品。EPON产品的OLT设备具有三层路由交换功能，支持10GE EPON卡，单业务卡最大支持16个PON口

深圳键桥开发了融合了xPON技术的IPTS 8000系列PTN产品，可同时满足PTN和xPON组网的需求；支持EPON/GPON/10GEPON的混合接入，将来可支持10 GPON的接入。采用支持EPON接入功能的PTN进行组网，可将电力的传输网和接入网合二为一，组成一个可以统一网管的配电通信网。它一方面可以作为传统SDH/MSTP骨干传输网的备份和业务全IP化的升级网络，另一方面也可作为变电站到各个配电终端站点的接入网。

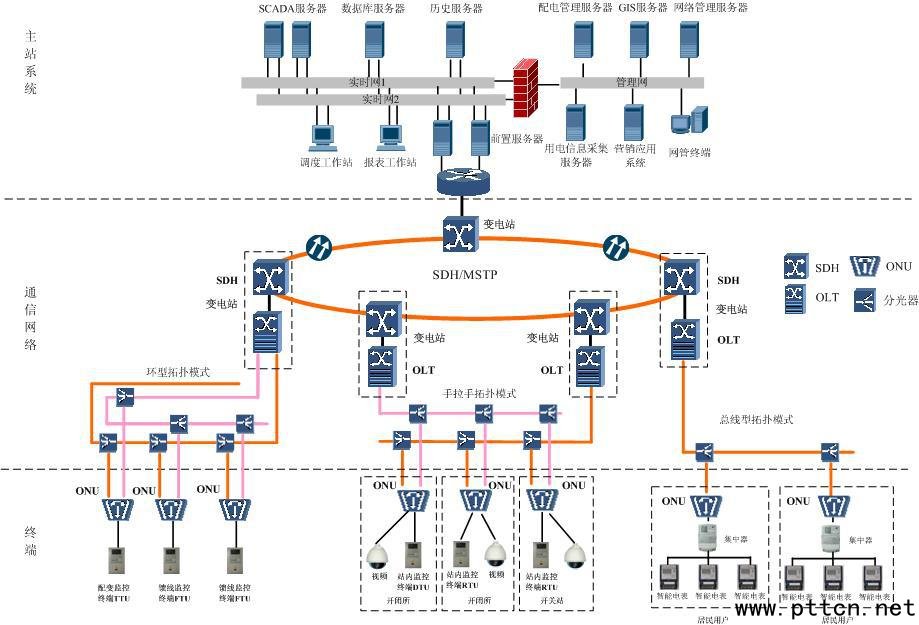

键桥通讯EPON产品围绕电信级业务传送需求设计，在全面满足电信传送网要求的情况下，针对专用传送网的应用需求进行了扩展，使其更加贴近和符合智能配电网的应用要求。其在电力典型的应用和组网如下：


该系统主要由配网主站系统、通信网络和变电站侧的各种业务终端三部分组成。

主站系统主要部署各种工作站、服务器及系统软件平台，主要负责采集并处理远端各子站信息，包含下发子站的遥控、遥调等命令，是调度自动化系统的核心。

通信系统主要是为配网主站侧的前置机和变电站侧的终端之间提供透明传输通道。通信网络分两层，第一层网络为变电站之间由SDH/MSTP组成的2.5Gb/s、10Gb/s的汇聚网；第二层网络则为由EPON组成的接入网。

无论是从前置机到OLT，还是从OLT到ONU，全网都实现了双路由，不仅可以抗单点故障，还可以抗多点故障，从而大大提高了整个网络的可靠性。

终端侧则主要是分布在开关站及配电房的RTU、DTU、监控摄像头、集中器、采集器等终端设备，其与ONU设备通过RS232/RS485/Ethernet等接口相连，从而将相关采集数据层层上传至主站侧。

1：组网方式多

采用了EPON的所用的组网方式：双总线型（手拉手型）、环型、星型、树型等。

2：网络结构新：

结合了EPON和工业以太网的两者技术，具备抗单点和多点故障能力；

生产控制大区和管理信息大区采用两个独立的物理网络，保证了生产I区和管理Ш区的完全物理隔离。

生产控制大区：拓扑结构为SDH/MSTP+双总线“手拉手”全保护结构；

管理信息大区：拓扑结构为OLT组成千兆以太环网，环网+光纤全保护倒换方式，OLT和ONU组成星型结构。

3：接入种类多：

变电所RTU和开闭所DTU信息；

开闭所和配电房的防盗、蓄电池在线监测、UPS监控等信息；

开关站视频监控；

分布式电源通信接入；

居民用户的智能开关、表箱进线电压信息；

智能电表电量集抄信息。

本工程为绍兴电力局智能配用网通信系统试点工程，实施区域共涉及2个变电所：110kV胜利变和西郭变；9个开关站：王子畈、阁西、快阁、大叶池、庞公、鉴湖街、鲤鱼桥、府西、胜利等；18座配电房，分别是阁西开关站下的8座配电房（#1-#8配变）、快阁开关站下的10座配电房（#1-#10配变）；136栋居民楼，分别是阁西小区的51栋居民楼、快阁苑小区的85栋居民楼。

工程共安装17套机框式OLT和170台ONU。

ONU接入的业务类型为开关站的DTU业务；开关站和配电房的防盗、UPS、蓄电池监测、遥视业务；居民楼的用户智能开关、表箱进线电压检测、智能电表电量集抄业务。其中DTU、防盗、蓄电池监测、智能开关、表箱进线电压检测使用串口接入；遥视、电量集抄使用以太网口接入。
