【PttCn科普】什么是基站?

时间:2015-02-06 来源:中国集群通信网 作者:陈国栋 点击:

基站是什么?今天无线电小精灵带你参观一下基站。

狭义的基站

即公用移动通信基站是无线电台站的一种形式,是指在一定的无线电覆盖区中,通过移动通信交换中心,与移动电话终端之间进行信息传递的无线电收发信电台。

基站由移动通信经营者申请设置。

基站是什么?

会让你的手机到哪都有信号,都能通上电话,发上信息。不知道你坐火车有没有看到过一些尖尖的高的铁架,然后旁边有一些小房子,上面有移动的标志,那些应该都是基站的。

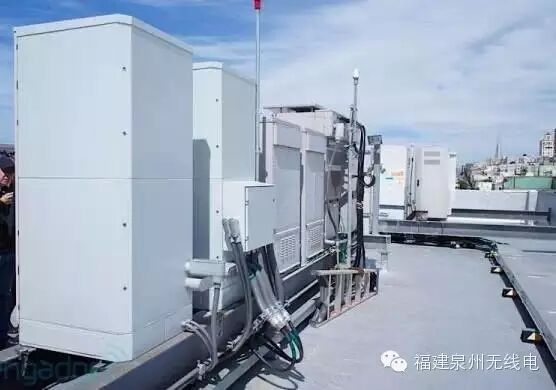

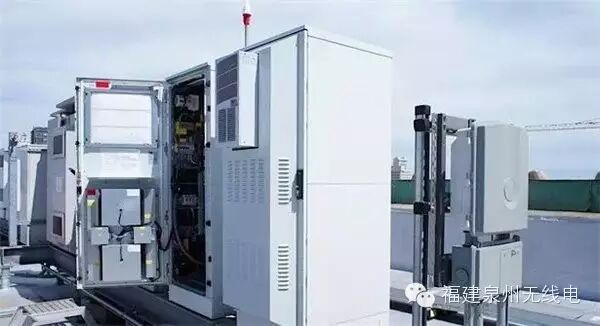

上图中,最左边的机柜(开着门的)里面是基站主设备,中间机柜里面是备用电池系统(当基站停电时,可以维持5-8小时的供电),最右边的是回程光纤连接设备。

注意:这个基站是露天的,一般情况下基站都是室内的,这个站有点任性!

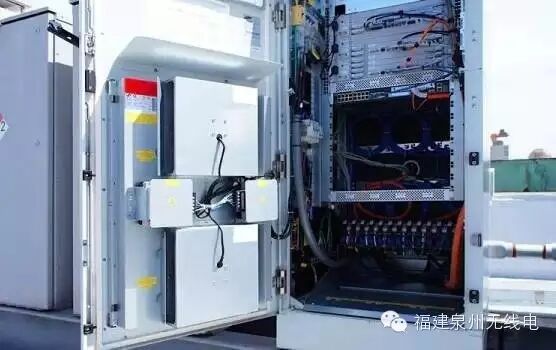

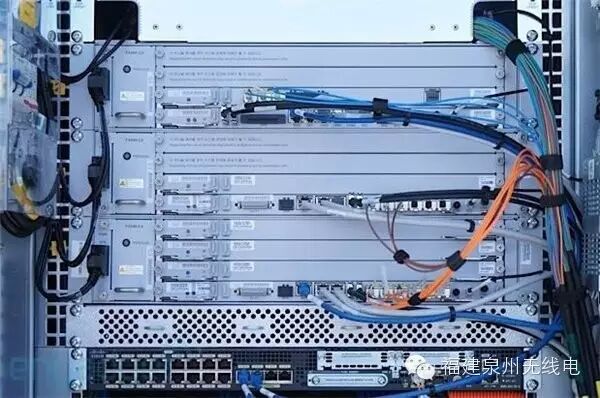

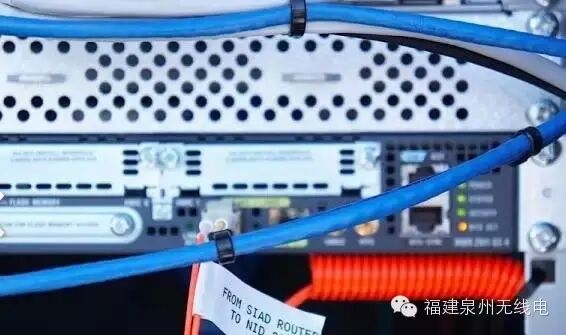

打开基站主设备机柜门,我们看到有几个机框,最底下的是Cisco交换机(连接到回程光纤连接设备),最顶上的机框是LTE设备,处理LTE数据业务;中间的两个机框是CDMA设备,处理CDMA数据业务和语音业务。主设备厂家很多,比如华为中兴、爱立信、NSN等等,不同设备厂家的设备外观不一样,但工作原理都是一样的,都是按照统一协议标准设计的。上图中的主设备是Samsung Smart Multi-modal Base Stations (SMM-2LD000)。

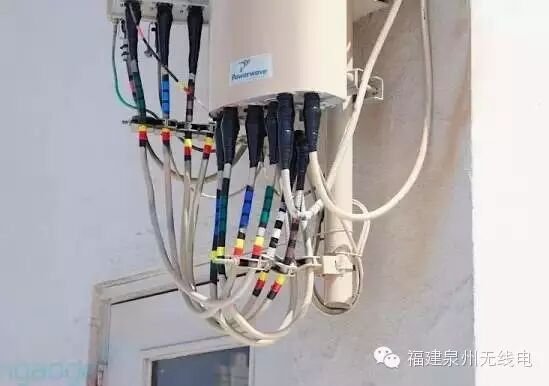

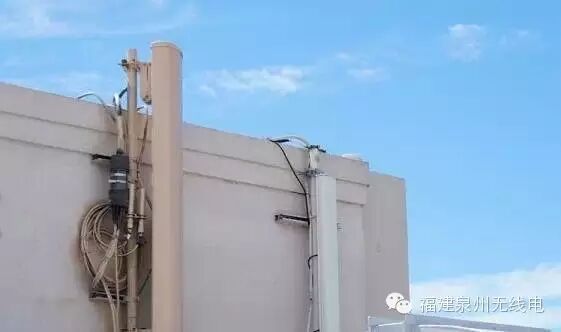

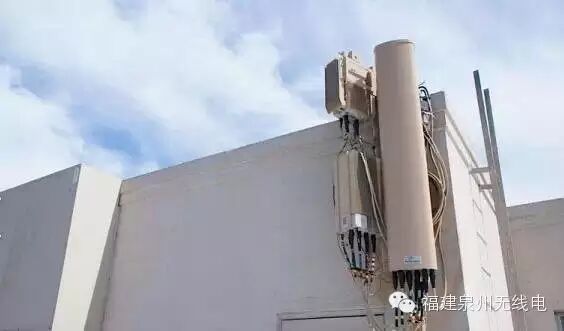

基站信号是通过天线进行收发的,上图就是基站的天线。通常,一个基站有3副定向天线,每副天线覆盖120度的扇形区域。上图中天线旁边的两个小盒子是射频放大器,用来放大基站信号。

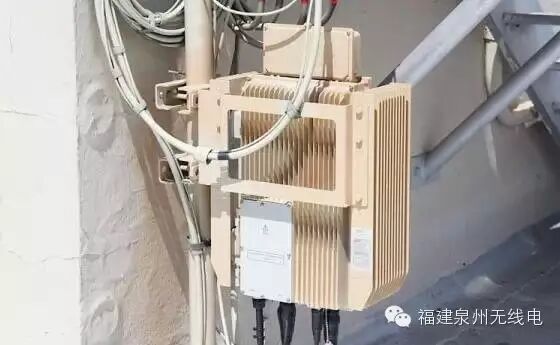

这就是RF放大器。

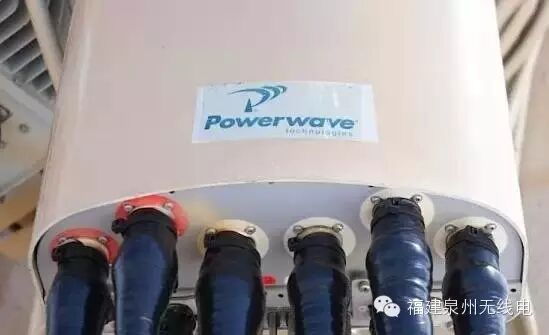

天线和基站之间通过馈线连接,这是天线端的馈线连接处,外面包上厚厚一层黑胶布是为了防水,一旦馈线进了水,会影响通话质量的。

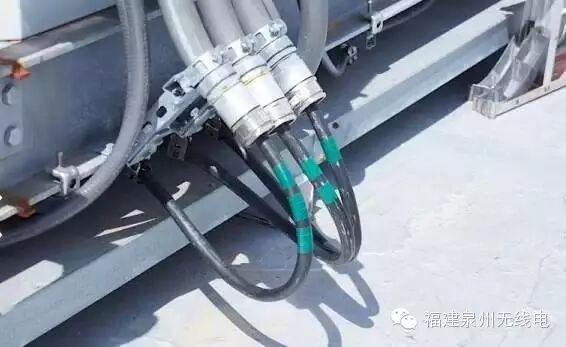

这是基站端的馈线连接处。

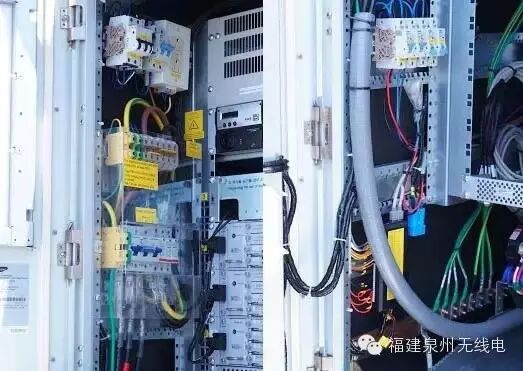

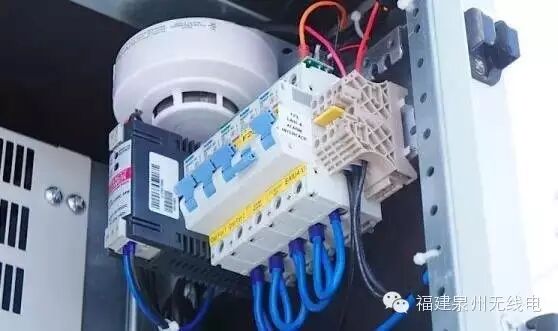

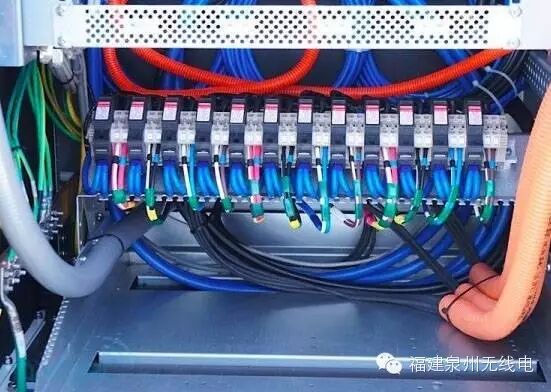

这些是基站的供电部分,基站的供电通过交流电引入,然后通过开关电源转换为-48V的直流电源,为通信设备供电。

当你的手机通过移动网络打电话或者上网时,手机天线发射信号,基站天线会首先接收手机信号,然后将这些信号传送到基站主设备进行处理,基站主设备再通过回程光纤连接将信号通过回程网络传送到你呼叫的对方或者你访问的网站。反之,你呼叫的对方或者你访问的网站也会通过回程网络—基站—天线将语音或数据信息传送给你。基站就像是一个大的无线路由器。
