细说VX-8R之蓝牙应用

时间:2015-02-05 来源:中国集群通信网 作者:杨法 点击:

YAESU新款上市的VX-8R提供了蓝牙传输和APRSGPS传输的新特性,本文就VX-8R的蓝牙音频应用进行比较详细的介绍。

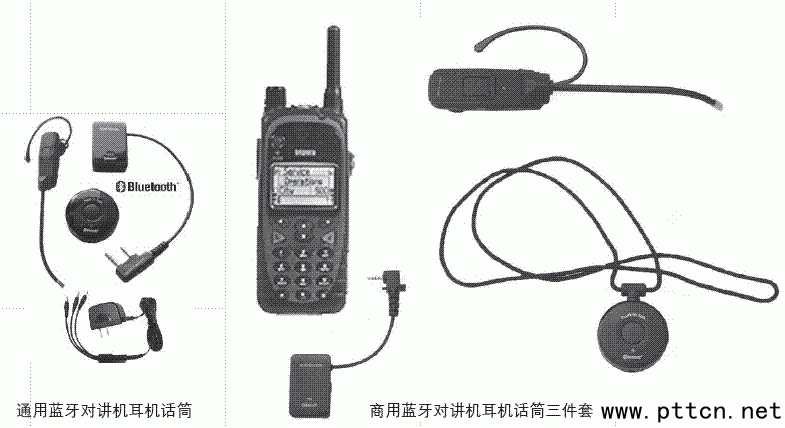

VX-8R是业余电台界第一部具备内置蓝牙功能的手持式对讲机。蓝牙音频传输功能在移动电话上早已被广泛应用,由于其通过无线电波传输的方式使得耳机摆脱传统传输线的困扰而广受前卫用户的喜爱。蓝牙在对讲机中的应用并不多见,在专业对讲机上出现过基于蓝牙传输的无线耳机话筒组,但由于属于附加套件,对讲机必须外接蓝牙收发器多有不便,所以实际应用场合不多。即使在需要隐蔽通话的场合中,由于早期的蓝牙耳机话筒组需要增加多个充电设备(适配器、耳机、掌心PTT都需要独立充电),所以大家还是偏向于传统有线隐蔽耳机话筒组。

VX-8R作为内置蓝牙模块的对讲机,搭配配套的蓝牙耳机,使得整合性和易用性有了显著的提高。首先内置的蓝牙模块使得对讲机不再需要"外挂"的设备,其次PTT和耳机话筒合一的设计使得8R使用蓝牙系统只需要增加一个充电设备,尽管操作PTT时隐蔽性稍差。

VX-8R的蓝牙组件BU-1、和蓝牙耳机BH-1、BH-2都是以选件形式提供,目前国内BU-1蓝牙模块的价格在500~600元,BH-1蓝牙耳机价格在650~750元,该耳机还要配个专用充电座CAB-1,价格在90元左右,这些蓝牙配件与YAESU另一款FT-10R车载台的蓝牙选件完全相同。使用蓝牙功能对于8R,蓝牙模块BU-1是必需的,那么同样价格不菲的原配蓝牙耳机是否必须搭配使用,在笔者尝试搭配了普通移动电话蓝牙耳机以及蓝牙免提设备后,作出了否定的结论。BU-1模块同样可以搭配普通蓝牙耳机使用,甚至40元左右的"山寨版"蓝牙耳机一样可以使用!

VX-8R安装BU-1蓝牙模块非常简单,甚至无需使用螺丝刀,与VX-7R安装气压模块类似。卸下8R后部的电池,我们可以看到机内有相当大面积的灰色覆盖胶贴,BU-1模块就安置在此下。揭开胶贴,机内唯一的预留空间就是为BU-1模块准备的,对准连接口直接插入就大功告成。



整个安装过程非常简单,但我们发现由于考虑到防水的因素,8R的胶贴非常厚实,四周所用密封固定胶粘性很强,要开启胶贴并不十分容易,用力过大极易对胶贴造成损伤。当蓝牙模块安装到位后重新封闭胶贴很难做到原先的完美复原,比取下7R机后的塑料盖板要难得多。

纵观8R的防水结构,8R的电池周边并没有防水O圈,防水主要靠机器本身的水密性,其中机背后的胶贴起很大的作用。这点与7R不同,7R的电池外部有防水O圈,对电池仓起水密的作用,7R机后的塑料盖板并不承担水密的任务。我们在浸水试验中8R背部与电池结合面是有水侵入的,除了外框全靠胶贴密封。因此,我们安装蓝牙模块破坏了胶皮水密性,也就破坏了8R整体的防水特性。(注:据悉目前在国内销售的VX-8R包装中已经提供备用密封胶贴,安装蓝牙组件和扩频的朋友就不用发愁保持密封性能的问题了。)通过多台机器的拆装,我们发现用热风焊台对胶贴进行预热会有助拆装,同时如果你想保持8R的防水特性,可以在重新合上胶贴的时候使用新的防水胶。在此友情提示,如果你对8R的防水特性非常看重,请慎装蓝牙模块,或者安装后重新加强胶贴部分的水密性能。当然还有一种不破坏胶贴、完美安装蓝牙模块的方法,就是完全拆开机器安装,问题是完美拆机也需要很多技巧和工具,首次拆机很难面面俱到。VX-8R成功安装硬件蓝牙模块后,开机界面在屏幕的下方就会显示蓝牙标记。在使用中,如果启用蓝牙传输,在屏幕下方同样会出现蓝牙标记。使用蓝牙传输就像使用普通外接耳机一样,会切断机内扬声器工作。对蓝牙模块的设定比较简单,安装蓝牙模块后,8R菜单中的16和17号菜单会变得可用。16号菜单为BLUETOOTHP-CODE,用于设定蓝牙设备配对密码和搜索配对蓝牙耳机。8R的初始蓝牙配对密码为6111,当然我们可以方便地设置为常用的0000。按住V/M键就开始配对,整个配对过程需要20~30s,配对成功与否会有文字显示,但不像移动电话那样,会显示蓝牙耳机的型号。17号菜单为BLUETOOTHSET,用于对蓝牙功能的设定,具体分为VOX、MODE、SAVE、POWR四个项目。VOX为声控功能,有PTT、VOXHIGH、VOXLOW、OFF四个选项,分别表示用手动PTT键控制发射、高灵敏度声控发射、低灵敏度声控发射、关闭。如果你使用不具备PTT功能的普通蓝牙耳机,就可以考虑使用VOX功能控制发射;如果你使用普通蓝牙耳机只做监听用途,那么使用OFF设置。8R具备广播接收功能,所以利用蓝牙耳机可以听广播。MODE提供立体声和单声道选择。SAVE为节能模式。POWR为开启关闭设定。

8R与第三方蓝牙耳机的兼容性和使用效果是大家所关心的。普通用于移动电话的蓝牙耳机,由于没有设计PTT键,所以自然不可能有PTT功能,但作为接收功能的耳机或者利用8R机器上的PTT以及8R提供的蓝牙声控功能,一样可以控制发射。我们试验了多种品牌、档次的蓝牙耳机,总体而言,BU-1蓝牙模块的兼容性还是很高的,但不是100%做到通用。

我们测试的绝大多数耳机都能与BU-1蓝牙模块配对成功,但有少数蓝牙耳机配对不成功,8R也将音频切换到蓝牙输出,但蓝牙耳机就是没有声音输出,所以建议大家在选配第三方耳机时最好当场试验。除了蓝牙耳机,大部分蓝牙车载免提装置同样可以用,这样用户就能将8R靠近窗户放置,以利于信号接收。然后通过蓝牙传输到车载免提装置上,利用车载免提装置的扩音器有非常好的音频输出效果。需要注意的是,8R的蓝牙输出距离并不远,要控制好蓝牙装置与8R的位置,否则由于蓝牙信号不好,信噪比会下降严重。8R与蓝牙耳机的兼容性与蓝牙耳机的版本并没有直接的关系,我们用老款的索爱HBH-300蓝牙耳机一样可以很好地与8R匹配。我们使用市价不到50元的仿索爱HBH-631蓝牙耳机,连接和使用完全正常。经试验MOTOROLA的H605的使用效果也很好,对于喜欢挂耳耳机的朋友很适合。我们还使用了支持多设备连接的蓝蚂蚁Z9耳机来匹配8R对讲机和移动电话,也完全正常。虽然大部分第三方蓝牙耳机都与8R配对成功,也可以正常使用,但兼容性还是有差异,有的蓝牙耳机在8R主机重新开机后不容易与之自动连接,经常需要再次手动配对,而有的蓝牙耳机工作起来就十分顺畅。这种兼容性与蓝牙耳机的价格并没有直接的关系,估计与产品设计和所用芯片有关。

实际使用效果上,MIC话筒的音质与蓝牙耳机的品质特性有关,有些廉价蓝牙耳机在安静的环境中用用还可以,到了噪声大的环境中就很难抑制背景噪声。通常体积比较大、话筒延伸靠近嘴巴的蓝牙耳机效果比较好,比如HB-300,因为这些体积较大的耳机都是老款,所以价格也比较便宜,原配的BH-1蓝牙耳机也是这种设计。市场上有一种为话筒增加空气导管的蓝牙耳机,外型很酷,效果也不错。一些小型但具备抗噪声技术的耳机效果也比较好,但价格就比较贵了。使用8R时,通过常规音量设置就能调节收听音量,改善收听效果,蓝牙耳机的收听音质与耳机本身的品质和信号接收能力有关。对于只需要监听的用途,我们可以选择体积小巧的耳机。通过对蓝牙耳机发送信号的检测表明,普通蓝牙耳机与8R配合,即使在收听状态,耳机也处于通话状态,耳机同样有发射(只是没有被8R转发而已)。由于蓝牙耳机体积小,所以内置电池容量不可能很大,选择续航能力强的蓝牙耳机很有必要。需要注意的是,有些标称工作上百小时的指标都是指待机时间,我们需要的是通话工作时间(通常指标是几个小时)。有些"山寨版"的蓝牙耳机电池容量更难保证,通常连接工作1~2个小时就要充电了。大部分"山寨版"仿制耳机的接收能力也不强,配合移动电话还凑合,若要配合8R使用,如果将对讲机放置于后腰的位置,就容易出现蓝牙信号不佳的状况。如果将8R拿在手里,情况就会大有改善。大部分原装耳机接收性能要好很多,同样情况也能清晰接收。如果将8R主机放置在身边的包里,效果会比放在后腰位置的效果好些。

我们使用频谱仪比较8R与普通移动电话发出的蓝牙信号强度,发现8R实际蓝牙发射场强并不大,由此我们想到了它的蓝牙模块。我们仔细观察了BU-1,做工还是不错的,但没有发现蓝牙印板天线,如果信号由模块直接输出,其安装环境(位于机器内部键盘与电池板之间)对2.4GHz的蓝牙信号的收发不利,由此对蓝牙耳机的接收灵敏度提出了更高的要求。还是一句话,为8R配蓝牙耳机还是实际测试最保险。

很多朋友都关心VX-8R的蓝牙功能是否可以连接蓝牙GPS,实现APRS。很遗憾我们尝试了多种品牌的蓝牙GPS,都无法成功与8R配对连接,自然也无从进行GPS应用了,看来还是要使用有线GPS。
(中国集群通信网 | 责任编辑:陈晓亮)
