主页(http://www.pttcn.net):天为电信轨道交通站台高清信号传输方案 一、概述 在多媒体应用系统中,往往需要把HDMI数字音视频信号源远距离传输。但使用普通的HDMI电缆长距离传输时,总会出现输出信号差,容易受干扰,显示出来的图像会出现模糊、拖尾、分色等现象。同时传输距离短,不能满足多媒体信息发布等场合长距离传输的要求,使用HDMI光端机传输HDMI信号,完全解决了此类问题,传输距离1-20公里。同时,光端机传输具有衰减小、频带宽、抗干扰性能强、安全性能高、体积小、重量轻等优点,所以在长距离传输和特殊环境等方面具有无法比拟优势。此外,HDMI光端机采用HDMI接口,只靠一条HDMI电缆接HDTV,就能同时欣赏到1080P清晰细腻的画面,以及高达192K采样率,8声道的高保真影院音响。HDMI设备在多媒体系统中应用,即节省施工成本及走线的复杂性,又能保证高品质的目标为可能。 天为电信的HDMI的光发射机和光接收机,二个设备配合使用,可实现经天为光发射机把HDMI音视频信号经光缆长距离发送给光接收机。天为电信推出此套高清长距离传输设备实现灵活组网接入方式: 1)点对多点接入组网方式 2)节点式组网方式 3)点对点多路传输组网方式 该应用特别适用于铁路、站台,公共广场、大型超市、数字标牌、视频墙体展示、校等高清视频信号的传输! 1、点对多点传输 ●1台HDMI光纤发送机,1~8个光方向,1~8台HDMI光纤接收机 ●单芯/双芯纤芯传输(SFP模块,距离可选) ●支持1080P/720P自动适应 ●支持HDCP,支持EDID判别 1.1设备图片

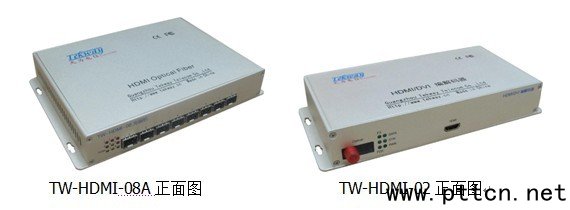

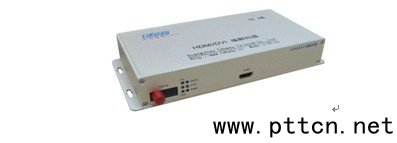

TW-HDMI-08A正面图TW-HDMI-02正面图 TW-HDMI-08A正面图TW-HDMI-02正面图 1.2组网图

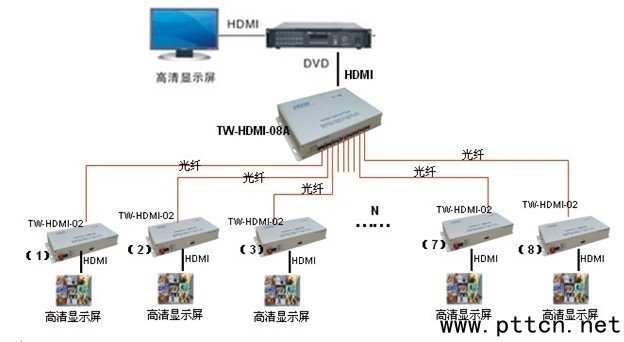

组网图 2、级联式组网 ●1台HDMI光纤发送机,1~20台HDMI光纤接收机 ●单芯/双芯纤芯传输 ●支持1080P/720P自动适应 ●支持HDCP,支持EDID判别 2.1设备图片

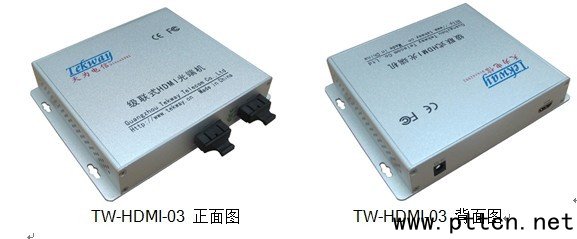

TW-HDMI-03正面图TW-HDMI-03背面图 TW-HDMI-03正面图TW-HDMI-03背面图 2.2组网图

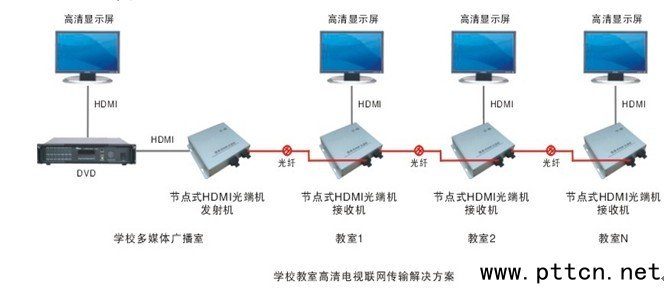

组网图 3、点对点传送多路高清信号 ●1台HDMI光纤发送机,1台HDMI光纤接收机 ●单芯/双芯纤芯传输最多达8路高清信号 ●支持1080P/720P自动适应 ●支持HDCP,支持EDID判别 3.1设备图片

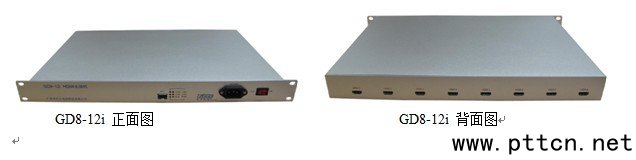

GD8-12i正面图GD8-12i背面图 GD8-12i正面图GD8-12i背面图 3.2组网图

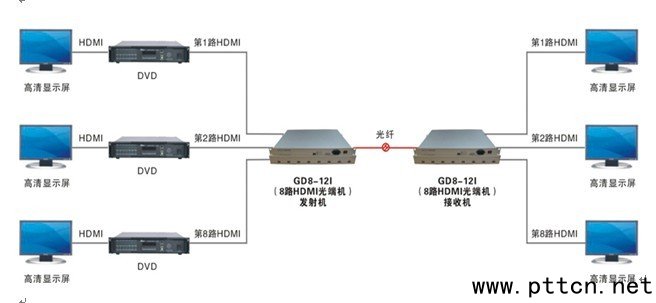

组网图 二、产品介绍 ■TW-HDMI-08(8光口HDMI发射机)

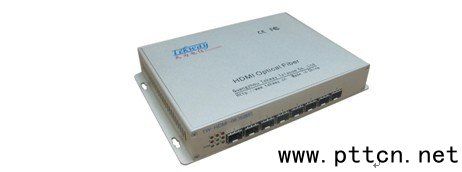

TW-HDMI-08 该设备是一个集成度很高的光端机,可以将HDMI信号转为光信号进行远距离传送,并保证HDMI能达到1080P分辨率.8个光口可以点对点对应8台远端光接收机,也可以组成光纤链状网,将若干台光接收机串接在一条光纤上,每个接收机均可输出一路HDMI信号,充分提高纤芯利用率,节省客户的光纤资源,简化布线,组网便捷. 该设备具有8个光口,可以对接8个不同的光方向;设备带一个HDMI标准接口,可以接入DVD/电脑等具有HDMI接口的信号源,设备把HDMI信号数字化处理后发送到光路上,进行长距离的传输,由于光纤的传输特性,可以把HDMI信号延伸最远达100KM ■TW-HDMI-02(单光口HDMI接收机)
TW-HDMI-02 该设备是一个HDMI光接收机,具有单光接口,对应HDMI光发射机使用,可将HDMI信号从光路上还原出来.设备支持的分辨率高达1920*1080P,无延时、无拖影,解决了铜缆传输远处接收到的信号出现偏色、模糊,信号产生重影和拖尾及网纹干扰的问题.可以与中心发射机组星型网或链状网。 ■TW-HDMI-03

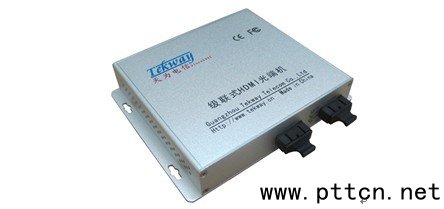

TW-HDMI-03 该设备是一款环网的HDMI光接收机,具有2个光传输接口和一个高清HDMI标准接口,保障网络安全可靠地传输,可实现节点延续功能,无损还原HDMI从光路出来信号.设备支持的分辨率高达1920*1080P,无延时、无拖影,解决了铜缆传输远处接收到的信号出现偏色、模糊,信号产生重影和拖尾及网纹干扰的问题。 三、产品技术参数 ●支持各种标准高清信号:HDMI1.3b/DVI ●自动识别和配置各种信号显示模式 ●支持UXGA,WUXGA,HDTV1080P等各种分辨率 ●最大支持12Bit颜色深度 ●像素时钟最大225MHZ ●支持HDCP/CEC功能 ●内置自动均衡和重定时功能,画面清晰稳定 ●无需软件设置,即插即用 四、产品技术突出特点 ●模块化设计,集成度高; ●灵活组网接入; ●可以实现点对多点、节点式,环网自愈等组网结构; ●环网结构最大可组成四个环,冗余传输设计;
