车载式无线移动视频监控系统的组成与工作原理

时间:2011-02-12 来源:中国集群通信网 作者:张天天 点击:
中国集群通信网】车载式无线移动视频监控系统,是将拾取视频图像的摄像机安装在可开动的车上,并利用公用移动通信网络,将远程的多个监控点设备(含利用手机摄取的视频信息)连接起来,而进行的一种传输视频和控制信号的系统。实际上,这种无线移动视监控系统,是通过在基于BREW平台的手机或者具有嵌入式操作系统的PDA上安装专用的视频解码软件,用户就可以随时随地打开手机或PDA,通过公用移动通信网络去进行监控。据此,也可查看家中、公司的情况,从而能放心地工作或旅行。

  车载式无线移动视频监控系统,采用了先进的视频压缩算法H.264或MPEG4流媒体视频数据压缩技术的无线传输网络解决方案,并整合了公用移动通信网络的数据通讯功能和数字视频编码功能。即把摄像机图像经过视频压缩编码模块压缩,通过智能无线通讯终端发射到公用移动通信网络,实现视频数据的交互、发送/接收、加解密、加解码等功能。根据应用,把实时动态图像传到距离用户最近的联通通信网络。并可以通过internet访问系统服务器得到实时图像信息。该系统整合了公用移动通信网络和internet网络的优势,从而在空间和距离上产生了突破性拓展。

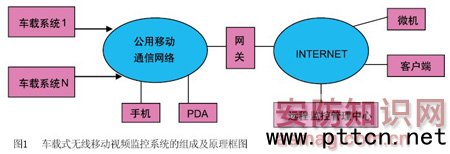

  车载式无线移动视频监控系统的组成与工作原理框图如图1所示。

  由图1可知,车载式移动视频监控系统主要由监控前端的车载系统、移动终端、传输网络、远程监控管理中心等四个部分组成:

  监控前端

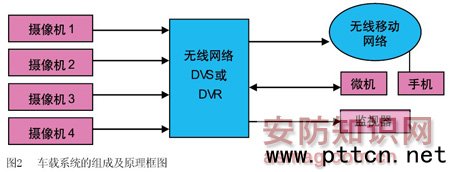

  这里监控前端主要是车载系统,这种车载系统的组成及原理框图如图2所示。

  由图2可知,车载系统主要由4~8台摄像机、无线网络视频服务器DVS或无线网络数字硬盘录像机DVR、以及微机或笔记本电脑与监视器、手机与对讲机等组成。这种车载系统可安装在不同用途的车、船、飞机上,如安装在公共安全重大突发性事件监控车、交警流动监控车、110巡逻车、红十字救护车、银行运钞车、电视采访车、公交车、长途巴士、出租车、消防车等车辆及船舶、直升机等可移动运载工具上,从而可实现对异地事发现场的实时监控。显然,选择摄像机的多少是根据车的大小与需要而设,并可根据需要选择十字标尺摄像机(一般可选1~2台),以便对目标的距离与大小进行检测,以及对现场易倒塌的物体进行预/报警等。

  由图2可看到,摄像机所采集的视频信号输入到无线网络视频服务器或嵌入式无线网络数字硬盘录像机或安装视音频压缩卡的PC式无线网络DVR中,它一方面将视频信号分割显示在监视器与微机屏幕上;另方面经H.264或MPEG4编码、压缩为数字信号,并按照标准的无线移动网络通信协议发送到无线移动网络,供移动终端显示和传输到远程监控管理中心去处理。通过微机,还可控制安装在车顶上的摄像机的电动变焦镜头、全方位云台、室外防护罩雨刷及红外灯开关等。

  这里专用的无线网络视频服务器或无线网络DVR是监视系统前端的核心设备,它集成了视频捕捉、视频分割、视频编码压缩、网络传输及报警触发等功能。它们根据预定的间隔定期采集视频数据,将选中的模拟视频信号编码压缩成所需格式的数字视频流,通过公用移动通信网络模块无线发送。前端还可采用三可变夜视级摄像机,并配备红外聚光灯等,解决大雾、暴雨等恶劣环境下的照明问题。

  无线移动监视系统前端的车载系统,采用汽车蓄电池进行供电。各监视前端,通过公用移动通信网络无线信道连接监控中心的监视系统服务器,由视频监视系统软件进行集中显示和统一管理。

  移动终端

  移动终端,包括有中国联通的CDMA与中国移动的GSM/GPRS网络运行BREW/WinCE/Linux平台的手机、3G手机,或者PDA以及带CDMA网卡的笔记本电脑等。显然,这些终端需安装专用视频解码软件,方可实现移动视频监控功能。

  值得注意的是,装有摄像头的手机同时也是移动采集端,其所采集的图像除可传给其他移动终端外,也可传到监控管理中心。

  传输网络

  移动视频监控系统的传输网络,采用中国联通的CDMA与中国移动的GSM/GPRS公用移动通信网络以及3G的公用移动通信网络来实现视音频实时监控。本系统目前优先考虑CDMA方式,在CDMA信号覆盖不良的区域才选择GRPS方式,待3G的CDMA- OFDM方式全部启用后,再完全采用CDMA- OFDM传输方式。

  远程监控管理中心,可以通过internet访问系统服务器得到实时的图像信息。由于系统整合了公用移动通信网络和internet网络的优势,从而在空间上和距离上产生了突破性的拓展。

  远程监控管理中心

  远程监控管理中心,除电视墙与声光报警等设备外,按照逻辑功能可划分有数据库服务器、管理服务器、流媒体服务器和备用服务器等服务器群。

  数据库服务器提供系统数据的集中管理服务。该服务器采用MySql数据库进行数据综合管理,主要用于移动终端的流媒体业务支持能力的协商。该数据库系统功能有:用户帐号、登录信息管理;DVR与视频服务器信息管理;计费和流量统计管理等。

  管理服务器主要负责与数据库交互,为整个移动监控系统提供业务逻辑控制。其功能模块包括建立并维护多个客户端的网络连接;鉴权和身份认证;维护用户的登陆会话;接受用户的服务器定位搜索请求,从数据库服务器返回结果;根据用户的监控点要求,将用户需要浏览的服务器数据流重定位到客户端设备。

  流媒体服务器是移动流媒体业务平台的服务器,是提供流媒体业务的核心设备,主要负责移动流媒体的录像保存、实时流媒体转发和码流负载均衡控制等。

  备用服务器在管理服务器或数据库服务器发生意外故障的时候,能自动转入服务状态,以替代执行管理服务或者数据库服务。备用服务器与主服务器组成双机冗余热备系统,以确保系统工作的可靠性。

  总之,车载式无线移动视频监控系统,是集无线移动通讯网技术功能和数字视频编码技术为一体,把摄像机拍摄的图像信息经过压缩,通过无线移动通讯接口发射到公用移动通信网络。根据应用,把实时图像传到手机、PDA、营运商网关。我们还可以通过Internet从营运商网关得到实时图像信息。这种移动视频监控系统,具有经济,可靠、高效、便捷、安全的突出特点。尤其可在移动状态传输视频,部署非常灵活、广泛,真正实现了“千里眼、顺风耳、处处通”,使人类视觉得到了无限延伸!
(中国集群通信网 | 责任编辑:陈晓亮)
