基于专用芯片的PDT集群系统解决方案

时间:2012-05-29 来源:中国集群通信网 作者:秩名 点击:

         PDT联盟成员杭州宏睿通信技术有限公司针对PDT空口标准推出HR_C5000集群终端专用通信芯片及HRM_500中继台基带处理板产品,为国内首家提供完整PDT系统专用芯片解决方案的公司。

         基于HR_C5000芯片,宏睿提供PDT整机解决方案(HR_A501),支持用户进行PDT、MPT1327集群协议的开发,满足警用集群通信需求;提供中继台基带处理板(HR_M500),方便用户进行转信台和基站的设计。

         HR_A501解决方案能进行数模兼容集群终端的应用开发,支持MPT1327协议开发,支持PDT协议的二次开发及加密通信。

         HR_M500采用收发模块分离设计,具有良好的扩展性,支持IP互联、集群的开发需求,符合PDT的中继协议设计,支持单频、双频中继,兼容模拟中继应用,支持语音、数据的监控和主动发送。

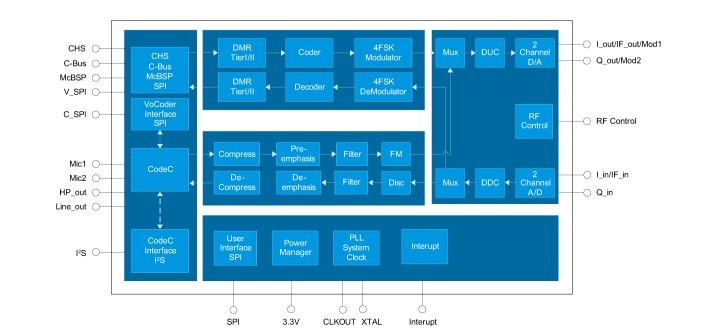

集群终端专用通信芯片(HR_C5000

  • 概述

         集群终端专用芯片,兼容数字、模拟对讲应用,内置高性能的4FSK调制解调器、信道编解码和标准协议处理器,具有高性能、高集成、低功耗特性;射频接口丰富,支持多种模拟射频通道,兼容原有模拟对讲机射频通道;无缝对接多种声码器;芯片集成符合DMR Tier I/II标准完整协议栈,采用物理层、数据链路层和呼叫控制层三层开放设计,用户可利用芯片二层协议接口进行PDT协议或自定义协议的开发,满足高端应用需求;适用于数字对讲终端、专用集群终端以及低速数据、话音传输终端应用,支持中继和无中心方式下的终端应用。



  • 特性
  • 符合ETSI TS 102 361 Tier I/II标准的协议设计,支持PDT标准协议栈开发
  • 支持物理层、数据链路层和呼叫控制层独立控制
  • 采用TDMA技术,支持全双工、半双工语音、数据通信及数话同传业务
  • 支持IP数据业务
  • 支持单频、双频中继
  • 支持4.8kbps和9.6kbps数据传输
  • 调制解调及信道编解码
  • 高性能4FSK调制解调
  • 集成协议规定的信道编解码器
  • 声码器支持
  • 无缝对接AMBE3000、AMBE1000、CMX638等声码器,由HR_C5000自动完成对声码器的配置及与声码器交互数据的控制
  • 提供标准SPI接口,支持SELP声码器,用户也可灵活选择支持SPI接口的声码器,为数字话音录音、回放及提示音输入提供接口
  • 支持数字话音加密
  • 射频接口
  • 发送射频接口采用单端输出,支持基带IQ、中频IQ、中频、两点调制
  • 接收射频接口采用差分输入方式,支持基带IQ、中频IQ、中频
  • 发送信号偏置、幅度大小可独立调节
  • 模拟FM
  • 支持12.5kHz/25kHz信道通信
  • 支持加重、去加重
  • 支持压缩、解压缩
  • 内置高性能IP
  • 集成高性能ADC/DAC
  • DC-DC,采用3.3V单电源供电
  • 高性能PLL,集成声码器时钟输出
  • 高性能CodeC,支持两路差分Mic输入和两路Line_out输出
  • 性能指标



参数

条件

单位

最小值

典型值

最大值

功耗(两点发送、中频接收)

P

休眠



5



mW

Pdetect

盲收



39.2



mW

Ptr
(中国集群通信网 | 责任编辑:陈晓亮)
