主页（http://www.pttcn.net）：高清摄像机非压缩方案的传输技术的接口选择 【中国集群通信网】非压缩方案的传输主要通过HD-SDI、YPbPr、HDMI、DVI四种高清接口，而如何在这四种接口中选择，成为目前比较关注的话题。 HD-SDI接口 SDI标准由SMPTE进行定义，广泛应用在广播和视频产品中。SDI标准描述了怎样通过视频同轴电缆在剪辑设备之间传送未压缩的串行数字视频数据。有两种SDI标准：SD-SDI和HD-SDI，它们基于不同的数据速率。这两种标准的基本电气规范相同，主要不同点是，HD-SDI有较高的数据速率，1.485 Gbps，而SD-SDI数据速率在143 Mbps到540 Mbps之间，270 Mbps是目前应用比较广泛的速率。 YPbPr接口 YPbPr：YPbPr也叫色差分量接口，采用的是美国电子工业协会EIA-770.2a标准，还有一种接口被称为YCbCr接口，他们两者的区别在于前者是隔行扫描色差输出，后者是逐行扫描色差输出。而色差输出将S-Video传输的色度信号C分解为色差Cr和Cb，这样就避免了两路色差混合解码并再次分离的过程，也保持了色度通道的最大带宽。而Y即是亮度信号。而YPbPr接口不是数字接口，仍然定义为模拟接口。YPbPr的接口可以使用同轴电缆，可以用BNC头，也可以使用普通莲花头作为接口标准。 HDMI接口 HDMI的英文全称是“High Definition Multimedia”，中文的意思是高清晰度多媒体接口。HDMI接口可以提供高达5Gbps的数据传输带宽，可以传送无压缩的音频信号及高分辨率视频信号。同时无需在信号传送前进行数/模或者模/数转换，可以保证最高质量的影音信号传送。 DVI接口 DVI全称为Digital Visual Interface。它是1999年由Silicon 、Image、Intel(英特尔)、Compaq(康柏)、IBM、HP(惠普)、NEC、Fujitsu(富士通)等公司共同组成DDWG(Digital Display Working Group，数字显示工作组)推出的接口标准。DVI-D接口，只能接收数字信号，接口上只有3排8列共24个针脚，其中右上角的一个针脚为空，不兼容模拟信号。

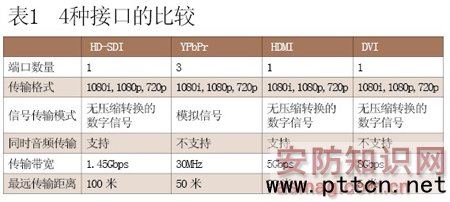

在这4种接口中，我们应该如何选择?通过表1是对以上4种接口进行一个简单比较和分析，我们发现HD-SDI接口是目前比较好的高清接口，同时HD-SDI接口也是目前广电行业标准的高清接口。 · HD-SDI以其较远的传输距离和较高的传输速率，更多地被使用到前端设备到传输设备，或者前端设备到中心/控制设备上。例如HD-SDI摄像机到HD-SDI光端机/矩阵的连接; · 在传输距离不是很远，例如控制中心机房，对传输速率要求很高的场合，使用HDMI和DVI即能满足需求。像支持HDMI/DVI的矩阵到监视器/大屏幕拼接墙之间的连接; · 显示终端一般都带有YPbPr接口，虽然YPbPr传输速率较低，但因其传输线的价格比较便宜，传输的距离较长，在某些对传输速率要求不高的场合也还是有一定的应用。 (中国集群通信网 | 责任编辑：陈晓亮) |
