主页（http://www.pttcn.net）：LCD监视器结构原理及应用分析(2)

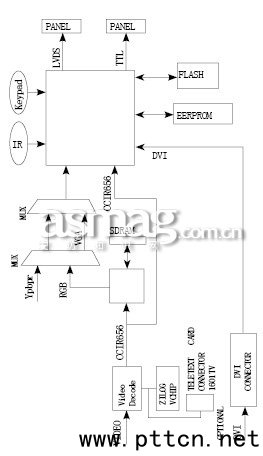

图1 LCD监视器的核心原理流程图 LCD液晶屏拼接技术应用 如今，大屏幕拼接显示产品是当前及未来中央控制室终端显示的必然首选。大屏幕拼接也是在最近几年才快速发展起来的终端显示产品，在许多行业中得到了充分的应用，比如电视台、航天、公安、交通等领域。大屏幕拼接与单台监视器相比，其突出的优点是能够将所有显示单元通过图像处理器及图像控制软件的控制，组合成一个或多个大画面，在实现任意拼接组合的同时，也可实现图像的叠加、漫游、缩放等特殊功能(图2为LCD液晶屏拼接系统原理示意图)。

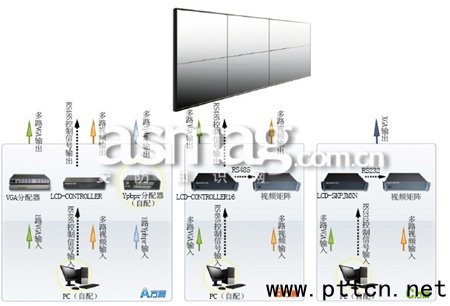

图2 LCD液晶屏拼接系统原理示意图 目前的大屏幕拼接主要有三种类型，即LCD液晶拼接、DLP背投拼接及PDP等离子拼接。三种类型的拼接具有各自的优缺点，在安防终端显示的大屏幕拼接显示领域中都占有一定的份额。其中PDP等离子拼接虽然拼接缝隙小(小于5mm)、亮度高，但由于自身的屏幕在长时间使用后易出现灼伤现象，且功耗较大，成本较高。DLP背投拼接虽具有拼接缝隙小(小于1mm)、显示单元面积大的特点，但存在亮度低、可视角度小等问题，且体积、功耗大，成本也较高。而LCD液晶拼接则具有体积小、重量轻、亮度高、对比度大、功耗小、可视角度大、成本低、寿命长等优点，且两个屏的拼接缝隙最小做到6.7mm，是当前拼接显示产品中运行最稳定、最可靠、操作简单易懂、美观大方的显示产品，深受广大用户的一致好评。 选购及安装调试注意事项 在购买LCD监视器时主要是看监视器的实际效果，它的主要技术指标包括清晰度、对比度、亮度色彩还原性、可视角度、响应时间、分辩率、无辐射等因素，而这些因素都影响着整个工程项目的使用效果。此外，选择时还要结合外观结构、安装调试、操作是否方便，是否有散热和防干扰设计等等，在时间允许的情况下还可以进行长时间的烤机测试观察产品的稳定性。下面就选购、安装调试提出几点建议供参考。 电性能 首先在视频输入端接入彩条信号，观察整幅画面颜色是否正常，彩条之间的边缘是否清晰(如图3)。用眼睛观察屏幕的上、下、左、右的可视角度，观察其在多大角度上会出现明显失真，该角度越大越好。随后把信号切换到灰阶或黑白格(也可以用摄像机信号)，观察亮度(亮度决定着液晶监视器对外部抗干扰能力)、对比度(对比度是监视器最大亮度与最小亮度的对比值，黑白对比越明显表示对比度越高，图像的层次感越强)、亮暗是否均匀，用活动画面检查图像是否流畅(响应时间越小画面显示会越流畅)。还可以用多波群测试卡检查清晰度和视频解码能力(图像越清楚干扰信号越少表示清晰度越高，则解码能力越强)等。

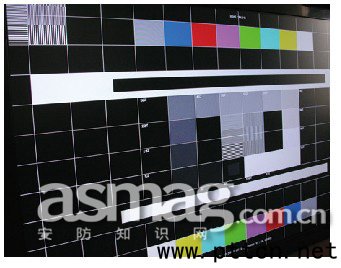

图3 彩条信号测试显示 结构设计 液晶监视器应用金属结构或屏蔽盒来增强其抗干扰能力，应可安装于标准机柜和桌面上，可以壁挂、吊装和多台拼接安装，并应用合理的散热设计，专业的结构设计可以保证产品长时间持续工作。外型的美观大方也是用户选择的重要参考。因而以上几点都是衡量监视器好坏的标准，可以重点考察。 安装调试 1、在安装时要确保输入电压与监视器要求的电压相符，并确保可靠接地，且不能与大电流负载共同接地。建议使用UPS电源，减少因市电电压波形畸变或频率漂移，而产生干扰或破坏的问题。 2、接好系统通电后，如发现有偏亮、偏暗、偏色、模糊、图像效果差或有干扰等现象，应先检查前端设备、中间传输设备、传输电缆等是否调到最佳状态，避免因前端设备或线路过长引起高频信号衰减，导致出现图像变暗淡、清晰度变差、模糊拖尾、彩色失真或无彩等现象，在保证前端设备调好后，再调监视器OSD菜单的亮度、对比度、彩色、清晰度等，以进行信号补偿，在VGA状态下，也可进入OSD菜单进行自动调整达到最佳状态。 结语 随着全球反恐的形势越来越严峻，各国对安防设备的需求也因此日益高涨，尤其在中国将成为继美国之后全球第二大安防需求市场。行业专家预测中国的安防设备市场将以每年20%以上的速度增长，2008年的北京奥运会助推了安防监控系统的建设，据估计2008年市场规模已经达到了10亿多美元。2010年的上海世博会是中国安防市场最大的潜在商机，而中国持续不断的基础设施建设潮也为安防市场的稳定发展提供了最坚实的基础，同时也对安防显示设备，如LCD监视器的发展起到了强大的推动作用。 安防行业是新兴的朝阳行业，未来安防显示设备的市场前景还是比较可观的，尤其在金融、交通、公安等重点行业系统，一些老的监控系统已经不能适应当前的技术发展，需要进行技术改造，设备更新换代，这也给安防显示设备的发展带来了巨大的商机。 根据Frost&Sullivan的数据，2005年全球视频监控设备市场约50亿美元，预计2010年将上升到80多亿美元，年复合增长率为11%以上。尽管价格下跌和竞争加剧，减小了制造商利润空间，但是出货量的大幅增长将弥补利润率下降的损失。中高端安防显示设备主要应用在金融、交通、公安等重点行业系统，占据着整个安防显示设备市场份额的85%以上，随着城市监控建设的不断深入，市场给监视器厂商带来了极大的需求，业界专家认为监视器市场未来还将持续而稳定地快速发展。 (中国集群通信网 | 责任编辑：陈晓亮) |
