专网通信室分系统覆盖设计

时间:2015-07-21 来源:中国集群通信网 作者:郭安 点击:

现代都市建筑物越来越高、越来越密集,而且多以钢筋混凝土为骨架,再加上全封闭式的外玻璃幕墙装修,无线电信号在其间受到阻挡而衰减,很难进行正常的室内通信。在一些高层建筑物的低层,基站信号通常较弱,存在部分盲区;某些超高建筑物的高层,也存在盲区;而地下停车场、地下商场、地铁、隧道等场所,通常都是盲区。对于同一建筑体,众多不同分工、不同用户的场合,地上、地下等结构复杂,有风机房、配电室、还有人防工程等,墙体厚实,封闭严重,对无线信号的传输影响较大。简单的手持式对讲机在直通使用过程中,有很多盲区,会较大影响工作效率,造成诸多不便。

中转台是解决室内覆盖的基本手段,类似手机覆盖的方法,将中转信号分布到整个大厦。

室分系统中常用的设备及辅材有中转台、手台、馈线、天线、分支器、耦合器、接头等。

室内信号覆盖设计

室分系统信号覆盖设计时,主要根据中转台接收机灵敏度、发射机输出功率、对讲机接收灵敏度、发射输出功率以及传输衰耗为依据来计算。

上行衰耗计算:对讲机→中转台,空间电磁波传输衰耗+阻挡物的电磁波传输衰耗+天线间耦合的衰耗及传输线衰耗+分支器插入衰耗+双工器插入衰耗+连接器的插入衰耗,所有衰耗应小于154dbm(36+118dbm),即对讲机4W,36dbm,中转台接收灵敏度-118dbm,就能保证上行通信。

下行衰耗计算:中转台→对讲机,空间电磁波传输衰耗+阻挡物的电磁波传输衰耗+天线间耦合的衰耗及传输线衰耗+分支器插入衰耗+双工器插入衰耗+连接器的插入衰耗,所有衰耗应小于162dbm(44+118 dbm),即中转台25W约44dbm,对讲机接收灵敏度-118dbm,就能保证下行通信。

从上、下行衰耗计算中就能看出,上、下行传输中由于中转台发射功率大,下行要优于上行,所以一般只要考虑上行覆盖就可以了,(仅对单一中转台而言)。

常用解决方案一:

单幢建筑物可采用单中转台在各楼层、地下室覆盖天馈线,计算各馈线线路、分支器、空间传播及遮挡物信号损耗,保证覆盖区域内信号场强在中转台及手台接收灵敏度范围内。

对于目前室内分布系统天线的出口功率,在设计的时候一般都应小于15dBm,用于满足电磁辐射防护标准,室内建筑物天线信号的覆盖半径一般为20m左右(具体可根据建筑物的遮挡材质、遮挡程度综合计算),满足对讲通话正常的信号场强需要。

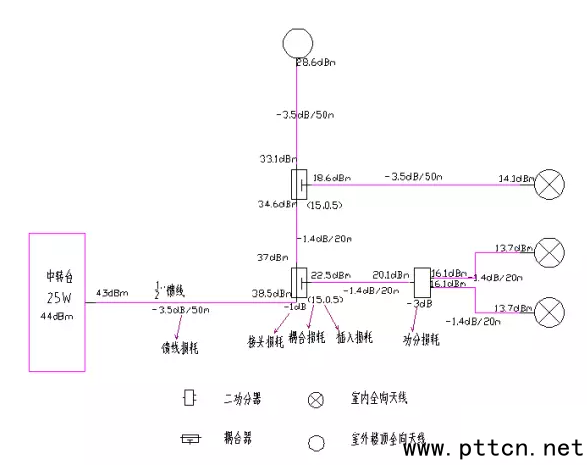

单中转台室内覆盖

常用解决方案二:

大型建筑物或多幢建筑物之间的信号覆盖,可采用多中转台室内天馈覆盖,并IP互联,实现更大面积的无线信号覆盖。

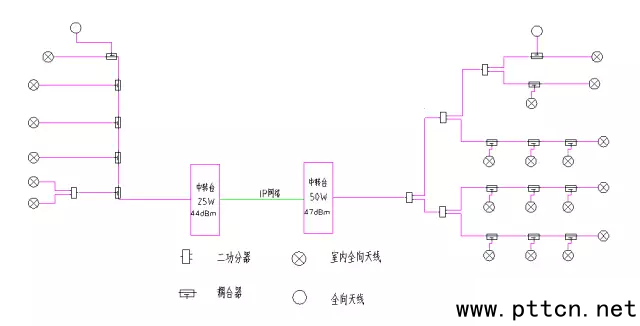

多中转台互联



(中国集群通信网 | 责任编辑:陈晓亮)
