这些天线你见过吗?——笼形、扇形、蝶形、锥形天线介绍

时间:2015-05-19 来源:中国集群通信网 作者:郭安 点击:

业余无线电的世界这么大,有许多有特点的天线并不被大家熟知,本期我们就为您简单介绍几款天线。

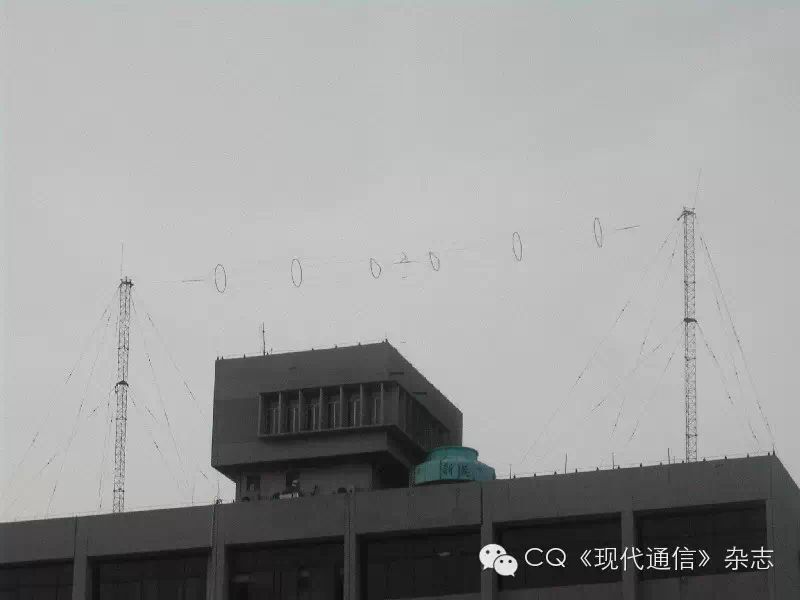

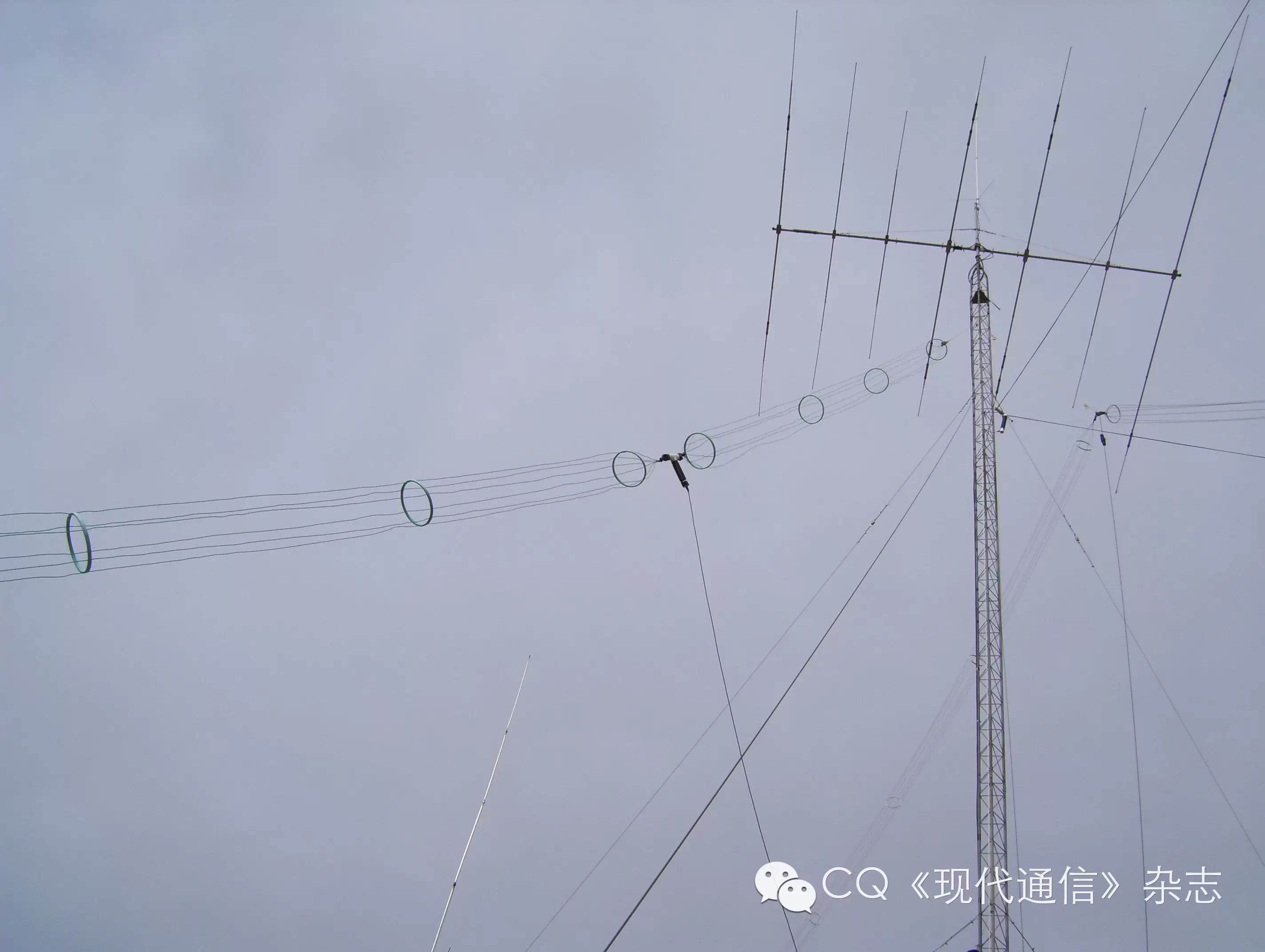

笼形天线

笼形天线由若干条排在圆柱面上的导线构成振子,形状像笼子而得名。我国第一部集体业余电台BY1PK于1980年恢复后架设了2副笼形天线,长的一副用于7MHz频段,也可以在21MHz频段当作3/2波长天线使用;短的1副用于28MHz频段。笼型天线在其它业务的HF频段通信中被广泛在工作频率需要经常变换的场合。

扇形天线

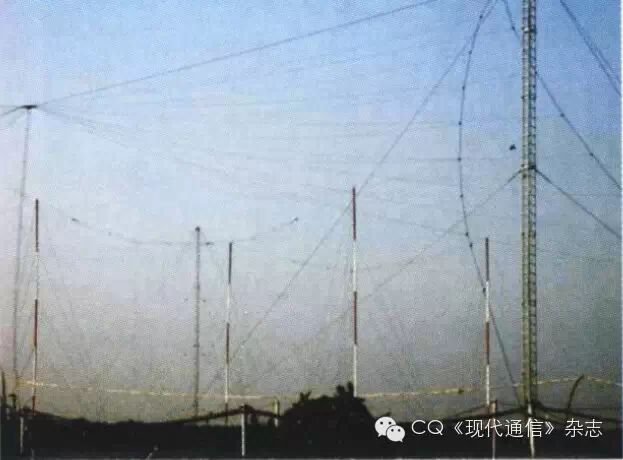

将若干相同或不同长度的导线排列成扇形作为偶极振子的臂以增加振子的等效表面积,就成为扇形天线。如果每个臂都用两个末端张开一定角度的扇面构成一个锥角,则也叫做扇锥天线。下图是某航空管制通信发射台的HF频段宽带偶极天线,其振子由多条长度不同的导线组成。

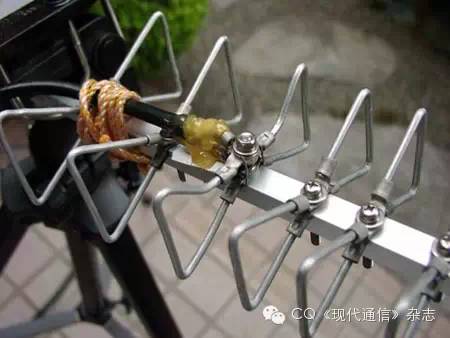

蝶形天线

将振子导线排列成蝶翅形就成为蝶形天线,通常用于电视发射。下图是VHF电视发射用的蝶形天线,可以看作由铜管组成的两个面积很大的偶极臂。

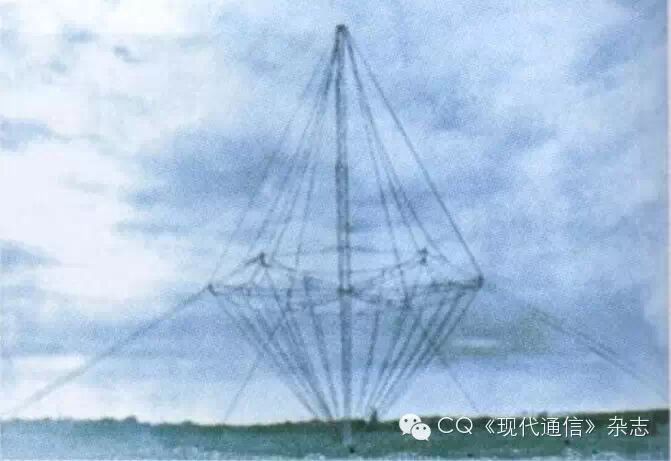

锥形天线

锥形天线有单锥天线和双锥天线两种,单锥天线每个振子的轮廓都是一个圆锥。双锥形天线每个振子由两个倒接的锥面构成,结构上更容易制作。它们的等效直径可以做得比较大,工作频段很宽,经常被用作无线电测量天线。


(中国集群通信网 | 责任编辑:陈晓亮)
