轨道公安通信系统需求分析
地铁公安通信主干网主要为公安图像联网、地铁公安指挥提供容图像传输、电脑网络互通/互联、高/底速数据通信提供综合多业务传输平台,依靠强大的网管系统,实现主干通信网络上每一通信节点的资源配置管理、性能管理、故障管理和安全管理。地铁公安主干宽带通信网的要求是:每千兆/秒的建设成本和运作成本要低;能构按照需要灵活分配代宽;网络本身的可扩展性、可靠性要强;支持的拓扑结构要丰富必须能支持性能可确定及可预测的业务;必须具有功能强大、易于使用的网络管理。

RPR技术作为一种基础网层的传送技术,提供面向分组应用优化的承载网,同时具有以太网业务(专线)、NGN、VoIP网、视频服务、Internet等多个基于IP应用的网络,IP分组流量大。并且对于不同类型的应用,有不同的服务质量保证的要求。
RPR组网对公安通信系统各业务的实现
RPR技术的特点:
电脑网络系统:在RPR提供的主干通信网上,用网管设置VLAN,对用于数字化图像监控的VLAN每一用户设置较高级别的QOS保障,对图像编码器的输出、组播等设置最高优先级,保障图像传输的连续和稳定。对与公安信息网联接的VLAN,不设置QOS保障和播出优先级。

数字化图像监控系统:使用主干通信网提供的GE网,网络带宽有保证,采用MPEG2/MPEG4/H.264编码技术,对摄像机,云台能控制。

地铁电话通信系统:RPR网络支持2M电路的透明传送。对于电话业务, RPR可以承载传统的基于电路交换的话音业务,也可以承载IP话音。可以在每个站点内放置IP电话,采用10/100M接口。 l 采用双环(内环和外环)结构,每对节点之间都有两条路径,保证了高可用性;并对环路带宽采用空间机制,单播数据传送可以在环的不同部分同时进行,整个环的容量将是单条光纤的2~8倍

具有网络拓扑结果的自动发现和更新功能,每个节点受到RPR环上其他节点的MAC地址后,自动建立和更新自己的拓扑图,使得网络初始化配置变得极其简单;

RPR环网可以采用两种保护机制,一种是在发生故障的两个节点进行环回(Wrapping)的方式(类似于SDH的2纤MS-SPRING)方式;另一种是不需要环回的源路由方式(Steering),即直接在业务的源点进行倒换,可保证业务走最佳捷径;

RPR具有同步机制和严格的时延和抖动保障能力,可对TDM语音业务提供电信级的服务;

RPR可提供严格的COS分类,可靠的保障高优先级业务的服务。

:深圳键桥RPR的主要产品序列

ADTRAN公司RPR设备

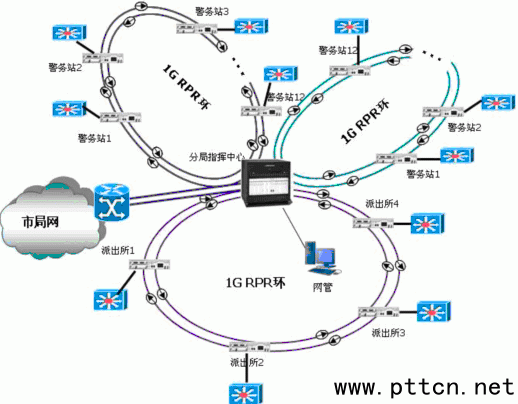

:RPR解决方案示意图如下:

键桥公司RPR系列设备特点:

SDH和ATM业务的替代功能

对用户使用网络各种应用严格的带宽管理

环路带宽超量复用,提升业务容量,降低网络造价

50ms电信级环保护

多达8个等级QoS

网络拓扑自动识别

带宽公平机制和拥塞控制机制

环路时钟同步机制

根据各种业务的交换特性,真正提供多业务平台

RPR系统经典案例—广州地铁2号线

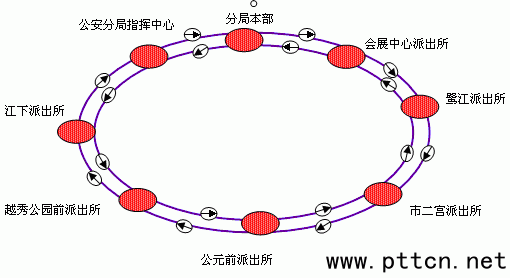

广州地铁2号线公安网结构图

服务内容: 为广州地铁2号线公安治安监控系统、办公系统、调度管理系统提供通讯网络平台,系统选用ADTRAN弹性分组设备,为公安网视频、语音、数据业务提供可靠服务。

项目特点:首次将RPR传输设备引入地铁全数字编码视频监控方案,并成功实施
:小节
RPR是一种新兴的链路层协议,是为优化在环型拓扑上传输数据包而提出的一种全新的IP包承载技术,是适合城域网骨干层、汇聚层的组网和链路层技术,通常可以认为弹性分组环是当前光网络上传输数据包的一种优化技术,具有双环结构、空间复用机制、灵活的业务带宽颗粒、带宽动态共享和分配、统计复用、支持业务级别、自动识别网络拓扑结构、基于源路由的保护倒换等主要特点。该技术一方面吸收了以太网技术的优点,如经济、灵活和可扩展好;另一方面吸收了SDH的优点,如对延时和抖动性能严格保障、可靠的时钟以及SDH环网50ms快速保护。
