某军区无线音视频传输系统

时间:2012-08-21 来源:中国集群通信网 作者:陈晓亮 点击:

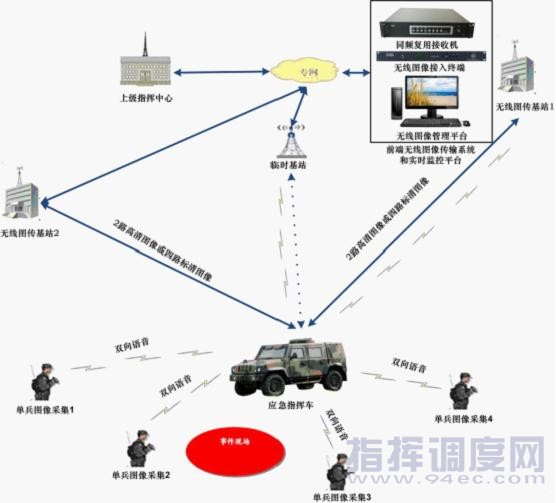

  某军区无线音视频传输系统由4套标清单兵无线音视频传输系统、1套车载式同频复用无线音视频传输系统、1套指挥中心同频复用接收基站、1套便携式同频复用无线音视频传输系统和其他必要配套设备组成。组网图如下所示:
  该无线图像传输系统可用于日常巡逻、处置各种突发时间、进行各型会议保障和用于抢险救灾等方面。如上图所示,应急指挥车到达事发地点之后,派出最多四个通信保障人员前往事发现场周围进行音视频信息的采集。通信保证人员携带可以双向语音通信的标清单兵式无线图像传输系统,可以将现场的信息进行标清或高清(720*576清晰度,根据需要最高可达1920*1080p)的音视频编码,加密后通过无线的方式发射出去,应急指挥车上安装有无线图像接收机,可以将前端的图像解密和接收下来。一方面在车上的高清显示器上显示出来,供应急指挥车上的指挥人员进行观看,并通过无线语音指挥现场通信保障人员进行下一步动作;另外一方面,通过应急指挥车上的车载式同频复用无线音视频传输系统将接收到的高清图像向指挥中心进行传输。指挥中心安装有同频复用接收基站,将前端的图像接收下来,并进入到指挥大屏进行显示,以供指挥中心的相关领导进行观看。此外,指挥中心的图像还会通过无线图像接入终端进入到上级无线图像传输系统接入平台,以便上级领导及时调看。

  对于事发地点不在固定接收基站的接收范围之内的,可以通过便携式同频复用无线音视频接收机在就近的高点搭建临时接收基站,如上图虚线所示。接收下来的图像通过专网进行上传,达到和固定接收基站一样的效果。


(中国集群通信网 | 责任编辑:陈晓亮)
